1.1 异常处理模型
1.1.1 异常升级
当前在Cortex-M7上为系统异常留了16个中断向量的位置，常见的系统异常有MemMange Fault/Usage Fault/Bus Fault, 如果这3个系统异常没有进行enable操作，那么发生这几个系统异常的时候会升级为 HardFault 异常。
在 rt-thread/rt-thread/bsp/schan/demo/common/startup.s 这里定义了 hardfault 中断处理的若函数。
在进入异常的时候 R0/R1/R2/R3/R12/LR/PC/PSR会自动硬件入栈。
1.1.2 HardFault Handler
rtos/rt-thread/rt-thread/libcpu/arm/cortex-m7/context_gcc.S 中实现HardFault_Handler:
.global HardFault_Handler
.type HardFault_Handler, %function
HardFault_Handler:
/* get current context */
MRS r0, msp :(1-1)
TST lr, #0x04 :(1-2)
BEQ _get_sp_done :(1-3)
MRS r0, psp :(1-4)
_get_sp_done: :(1-5)
STMFD r0!, {r4 - r11} :(2-1)
#if defined (__VFP_FP__) && !defined(__SOFTFP__)
/*push exec_return register*/
STMFD r0!, {lr} :(2-2)
#endif
STMFD r0!, {lr} :(2-3)
TST lr, #0x04 :(3-1)
BEQ _update_msp :(3-2)
MSR psp, r0 :(3-3)
B _update_done :(3-4)
MSR msp, r0 :(3-5) //读取栈顶到r0
_update_done:
PUSH {LR} :(4-1)
BL rt_hw_hard_fault_exception :(4-2) //已r0的值作为参数
POP {LR} :(4-3)
ORR lr, lr, #0x04 :(5-1)
BX lr :(5-2)
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
(1-1) 到 (1-5）概括为：判断EXC_RETURN[2] 是否为0，用来判断进入hardfault之前使用的是MSP还是PSP，因为在进入异常服务程序后，LR的值会被自动更新为特殊的EXC_RETURN，当EXC_RETURN[2]为 0 时异常返回后从主堆栈做出栈操作（因为进入异常之前使用的是MSP），返回后使用MSP，当 EXC_REUTURN[2]为1时，异常返回后从进程栈做出栈操作（因为进入异常之前使用的是PSP），返回后使用PSP。
关于STDF Rn{!}, {reglist}{^}
Rn为基础寄存器，装有传递数据的初始地址，Rn不可以为R15；后缀 “!" 表示最后地址写回Rn中；“^” 后缀表示不允许在用户模式下使用，如果Rn寄存器为SP上面过程等价于：push {reglist}
第(1-1) 步操作已经把MSP加载到 R0中了，所以此时R0中存放的就是当前堆栈顶地址。假设此时的SP地址为0x20005818, 即R0 = 0x20005818;
执行（2-1）步之后，R0 = R0 - 4 * 8(R4-R11一共8个寄存器) R0 = 0x200057F8, 整个过程其实就是完成R4-R11的压栈操作。
在（2-3）的时候将LR压栈(将EXC_RETURN入栈)，在从异常退出的时候会将该值赋值给PC(见上面BX lr)
(3-1) 到（3-5）可以概括为：判断进入异常之前使用的是MSP还是PSP，然后再将 R0 的值赋值给MSP或者PSP。
上面先使用 R0 进行压栈操作，然后再把R0的值传给MSP是因为异常工作在H andler模式，此时SP=MSP，而对R4-R11需要压入进入异常之前的栈中，如果进入异常模式之前使用的是MSP，那么完全可以使用PUSH指令来完成，但是如果进入异常 之前系统使用的是PSP，此时，就需要对PSP进行操作，因此就不能使用PUSH了。
(4-1) 到（4-3) 概括为异常处理中调用其他函数，因为都是在异常栈中，所以只需要入栈LR即可。如果调用的函数是C函数，可以省略掉(4-1)和（4-3）因为在函数进入之前和退出之后编译器会自动完成对LR的入栈和出栈。
(5-1) 到（5-2）概括为：位置EXC_RETURN[2]使异常结束后进入线程模式，且使用PSP。
1.1.3 中断入栈
在Cortex-M7上当发生外部中断跳转或者系统异常跳转时，候硬件会自动把r0-r3/r12/lr/pc/xspr进行自动入栈，其他的部分可以通过手动进行入栈，如上面 HardFault_Handler 函数中会手动入栈 r4-r11, 以及再入栈 EXC_RETURN 的值。此外 Cortex-M7使用满栈递减的入栈方式。

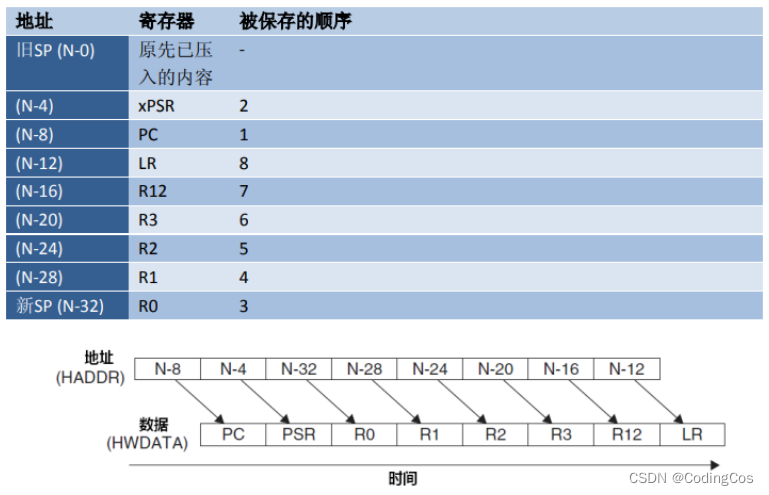

从图中可以看到当在 HardFault_Handler 完成手动入栈之后，栈顶存放的值是EXC_RETURN。
最先入栈的是xPSR，接着是PC,LR…，
到此介绍的都是硬件处理流程，我们知道硬件信息通常都是通过软件抽象的方式进行描述。接下来是介绍如果通过软件来对栈进行抽象的。
1.1.4 异常栈帧
Cortex-m7上当发生异常时硬件会自动入栈r0-r3/r12/lr/pc/psr, 软件上使用结构体 struct exception_stack_frame 来描述异常栈帧，我们知道进程上下文或者中断上下文不止包含 8个 register，还有其他 register，软件上使用 struct stack_frame 来描述一个栈帧(注意和异常栈帧的区别)，可以看出 struct stack_frame中包含了异常栈帧。
异常栈帧结构实现：
struct exception_stack_frame
{
rt_uint32_t r0;
rt_uint32_t r1;
rt_uint32_t r2;
rt_uint32_t r3;
rt_uint32_t r12;
rt_uint32_t lr;
rt_uint32_t pc;
rt_uint32_t psr;
};
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
栈帧结构实现：
struct stack_frame
{
#if USE_FPU
rt_uint32_t flag;
#endif /* USE_FPU */
/* r4 ~ r11 register */
rt_uint32_t r4;
rt_uint32_t r5;
rt_uint32_t r6;
rt_uint32_t r7;
rt_uint32_t r8;
rt_uint32_t r9;
rt_uint32_t r10;
rt_uint32_t r11;
struct exception_stack_frame exception_stack_frame;
};
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
比较巧妙的是栈帧 struct stack_frame 中寄存器的排布正好和 HardFault_Handler中对寄存器的入栈方式一致，所以只需要在 HardFault_Handler 中获取 msp 的值即可得到从异常转跳转到 HardFault_Handler 之前的上下文，也就可以拿到发生异常之前的 PC/LR等的值。
1.1.5 异常信息描述结构
软件上使用 struct exception_info 描述异常信息，通过下面内容可以看到最上面放的 exce_return 的值，这里正好对应上 HardFault_Handler 中最后入栈的 lr 的值。
struct exception_info
{
rt_uint32_t exc_return;
struct stack_frame stack_frame;
}
- 1
- 2
- 3
- 4
- 5
在异常处理完成后会通过将lr(exc_return)的值赋值给pc，然后硬件判断出退出中断之后使用psp还是msp。
1.1.6 hard_fault_trace 实现
从上一节的 (4-1) 到 (4-3) 可以看到 HardFault_Handler 会调用 rt_hw_hard_fault_exception(rt-thread/libcpu/arm/cortex-m7/cpuport.c)
而 rt_hw_hard_fault_exception 再会中调用 hard_fault_track(void)。
rt-thread/libcpu/arm/cortex-m7/cpuport.c 中的 hard_fault_track(void) 先判断发生HardFault异常的原因(通过读取HFSR), 原因是三种：
- Debug event has occurred. The Debug Fault Status Register has been
- updated. Processor has escalated a configurable-priority exception to
- HardFault. Vector table read fault has occurred.
bus_fault_track();
mem_manage_fault_track();
usage_fault_track();
- 1
- 2
- 3
1.1.7 cm_backtrace注册流程
INIT_DEVICE_EXPORT(rt_cm_backtrace_init) //进行注册
- 1
rt-thread/packages/CmBacktrace/cmb_port.c 中的 rt_cm_backtrace_init(void) 调用rt_hw_exception_install(exception_hook);
rt_cm_backtrace_init(void)
rt_hw_exception_install(exception_hook);
- 1
- 2
rt-thread/libcpu/arm/cortex-m7/cpuport.c 中的 rt_hw_exception_install(rt_err_t (*exception_handle)(void *context))注册rt_exception_hook 到rt_hw_hard_fault_exception中，
/* exception hook */
static rt_err_t (*rt_exception_hook)(void *context) = RT_NULL;
void rt_hw_exception_install(rt_err_t (*exception_handle)
(void *context))
{
//这里将cm_backtrace函数赋值给全局变量
rt_exception_hook = exception_handle;
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
在这里插入代码片函数 rt_hw_hard_fault_exception 通过 HardFault Handler 中赋给r0的MSP，当做参数来回去异常栈的地址。
void rt_hw_hard_fault_exception(struct exception_info
*exception_info)
{
extern long list_thread(void);
struct exception_stack_frame *exception_stack =
&exception_info->stack_frame.exception_stack_frame;
struct stack_frame *context = &exception_info->stack_frame;
if (rt_exception_hook != RT_NULL) //判断是否有注册，
{
rt_err_t result;
//传入异常栈帧的指针
result = rt_exception_hook(exception_stack);
if (result == RT_EOK) return;
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
当前传给 void cm_backtrace_fault的参数不对，需要修改，参数1需要是exc_return 而不是lr， 参数二是msp
