一、EEPROM

（1）板载 EEPROM

        EEPROM（Electrically Erasable Programmable read only memory）是指带电可擦可编程只读存储器，掉电后数据不丢失，使用方便，可重复擦写，电擦除。

        STM32L071 系列提供了高达6千字节的 EEPROM，对 EEPROM 进行编程时采用在按字、半字或字节，可以页执行擦除操作。

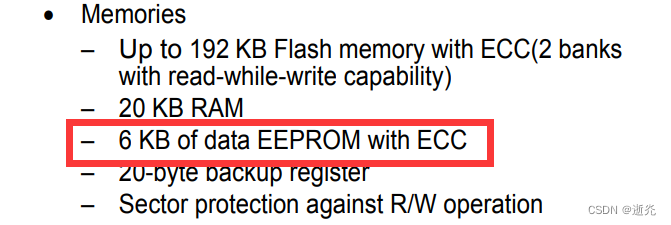

图1        板载存储资源

（2）接口函数

        ?EEPROM 解锁函数

HAL_StatusTypeDef HAL_FLASHEx_DATAEEPROM_Unlock(void)

        解锁数据存储器和 FLASH_PECR 寄存器访问；

  • 启用数据EEPROM访问和闪存程序擦除控制寄存器访问；
  • 在读写 EEPROM 之前都需要调用该函数；

        ?EEPROM 锁定函数

HAL_StatusTypeDef HAL_FLASHEx_DATAEEPROM_Lock(void)

        锁定数据存储器和​​​​​​​ FLASH_PECR 寄存器访问；

  • 禁用数据 EEPROM 访问和闪存程序擦除控制寄存器访问；
  • 推荐在读写操作后使用以保护 DATA_EEPROM 免受可能的意外操作；

        ?EEPROM 写函数

HAL_StatusTypeDef   HAL_FLASHEx_DATAEEPROM_Program(uint32_t TypeProgram, uint32_t Address, uint32_t Data)

参数说明：

  • TypeProgram：用于区分要写入的数据类型，取值有：

                - FLASH_TYPEPROGRAMDATA_BYTE （字节：8位）

                - FLASH_TYPEPROGRAMDATA_HALFWORD（字节：16位）

                - FLASH_TYPEPROGRAMDATA_WORD（字节：32位）

  • Address：用于设置要写入数据 FLASHEx_DATAEEPROM地址；
  • Data：写入的数据；


（3）STM32CubeMX 软件配置

?“工程建立、时钟树配置、Debug 串行线配置、代码生成配置” 在【蓝桥杯——物联网设计与开发】基础模块1- GPIO输出  一文中有讲解，这里不再赘述❗️

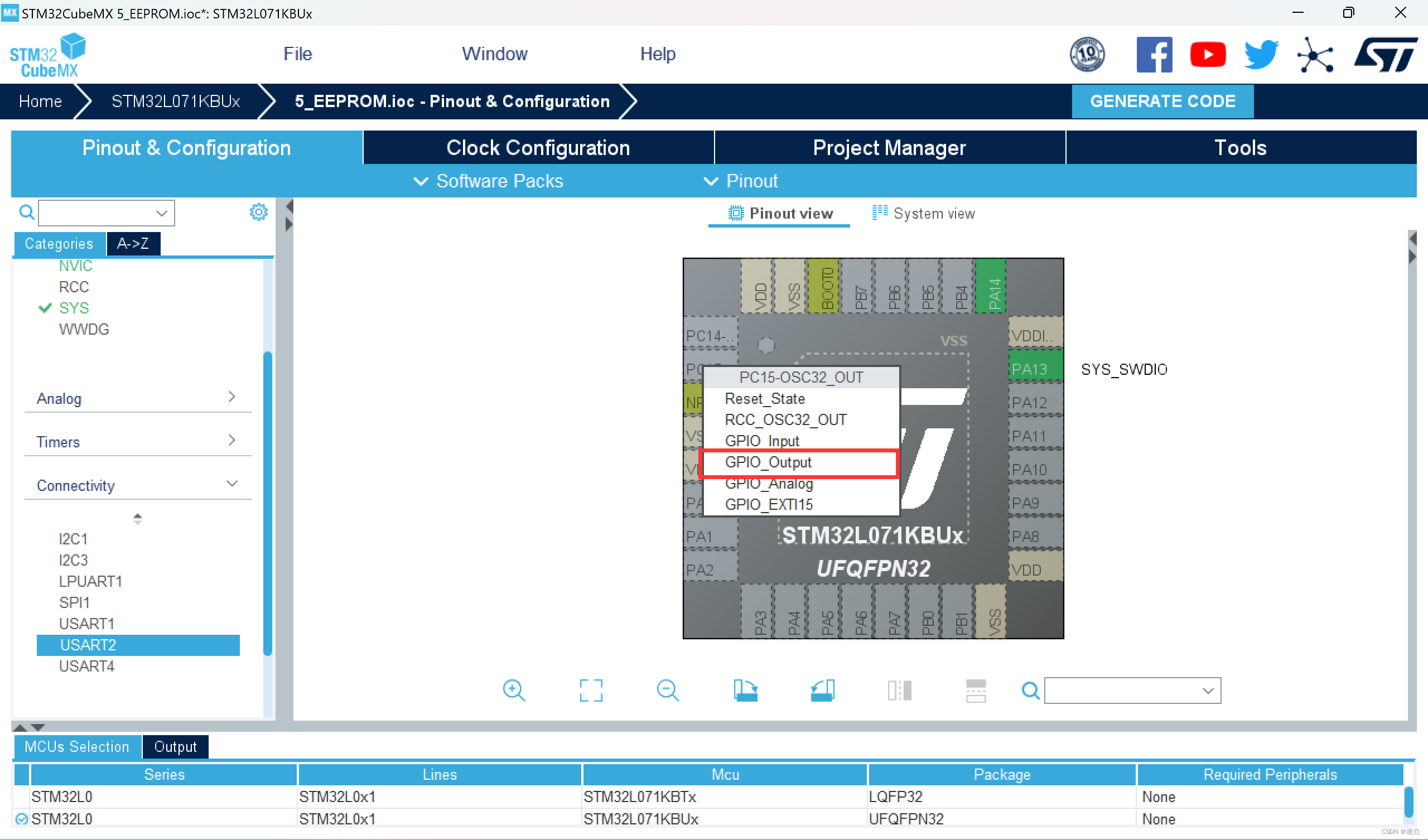

1️⃣点击引脚 PC15 → 选择 GPIO_Output 模式（此处默认为推挽输出）；

图2        LD5 引脚配置

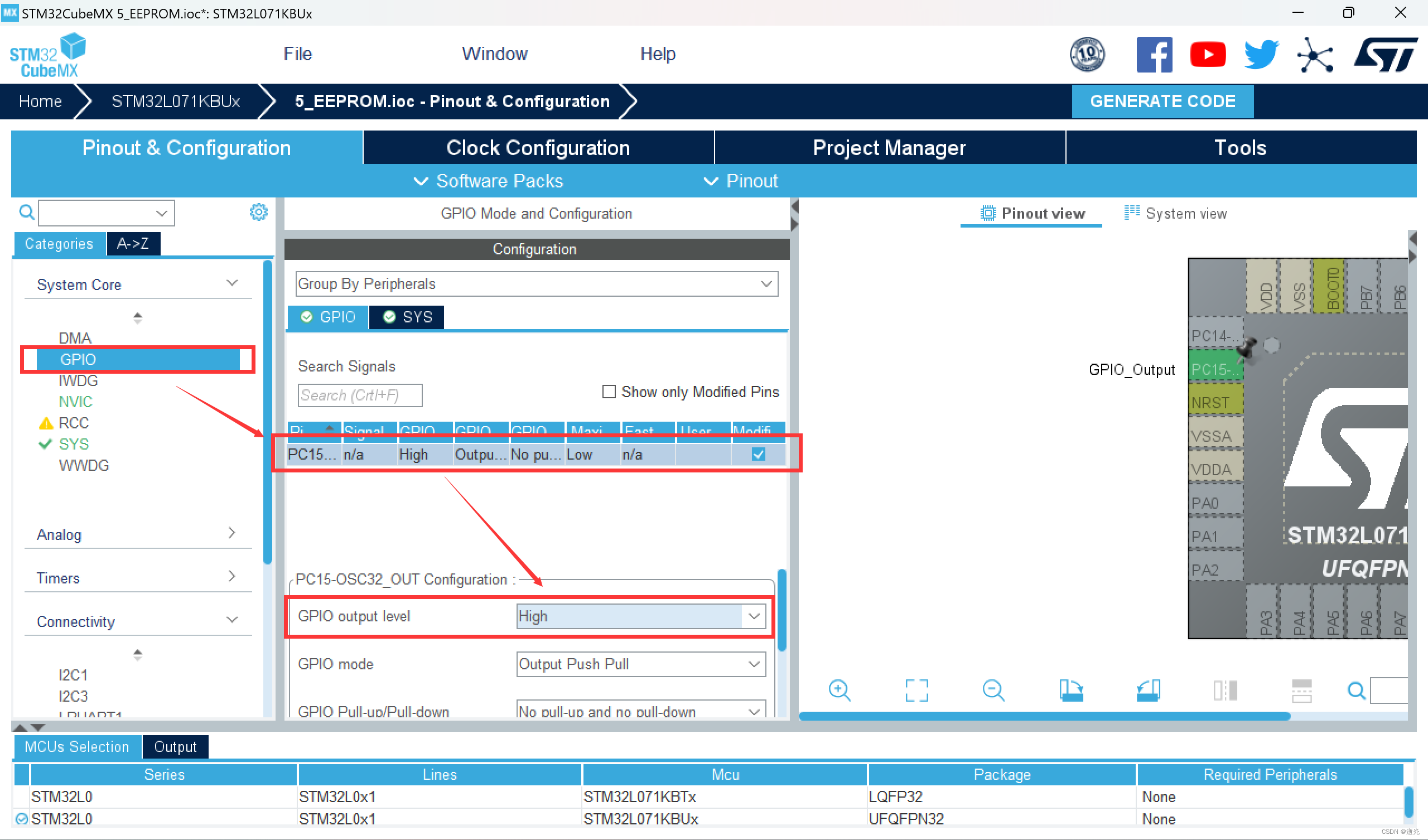

2️⃣点击 "GPIO" → 点击引脚 PC15 → 将 "GPIO output level" 栏修改为 "High"，即将 PC15 引脚初始化为高电平；

⚠️此处修改不是必须的，应当根据题意要求进行配置，这里默认为上电熄灭；

图3        LD5 初始化配置

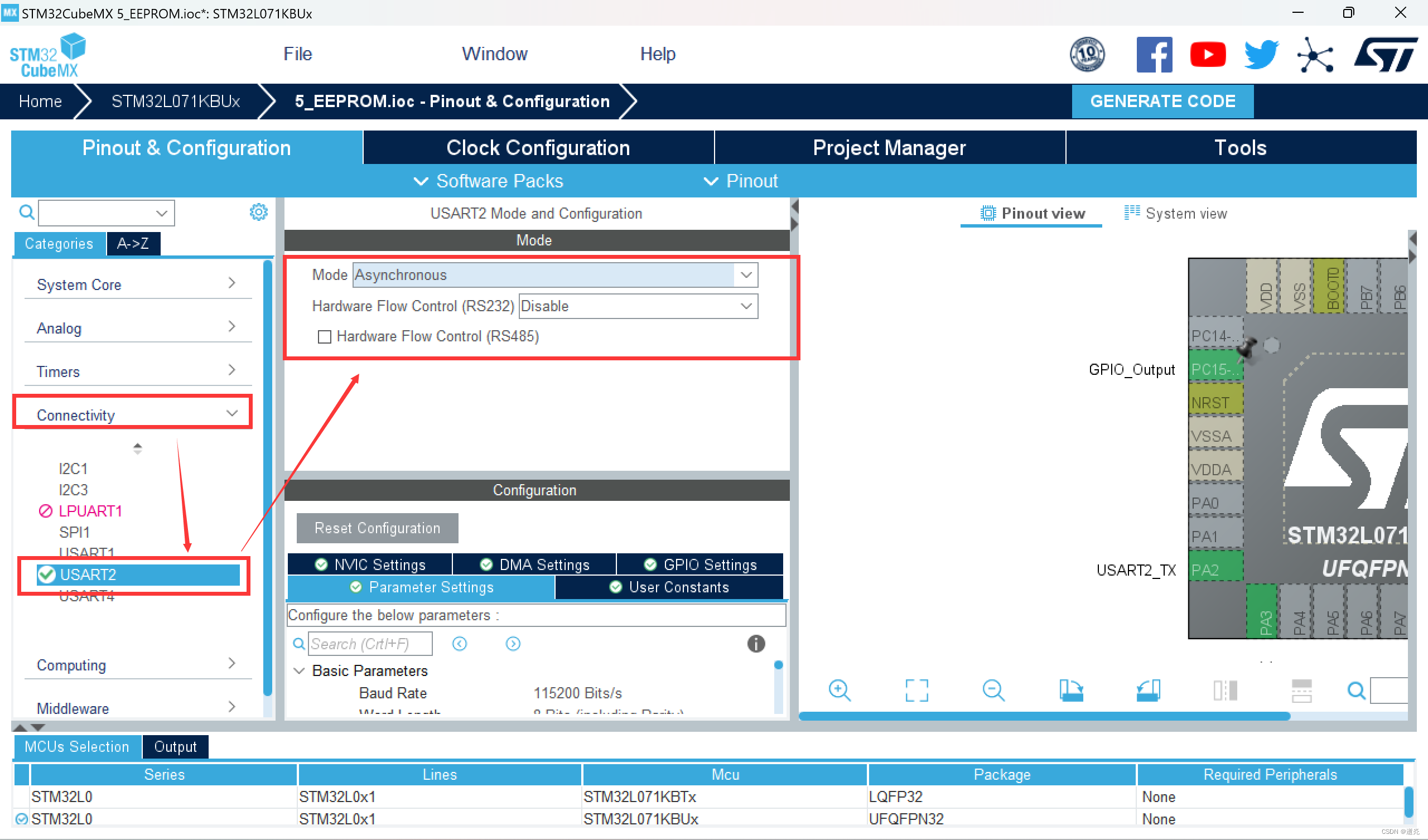

3️⃣点击左侧 "Connectivity" → 选择 "USART2"  → 模式选择 "Asynchronous" （异步通信模式），不使能硬件流控制；

图4        USART2 模式配置

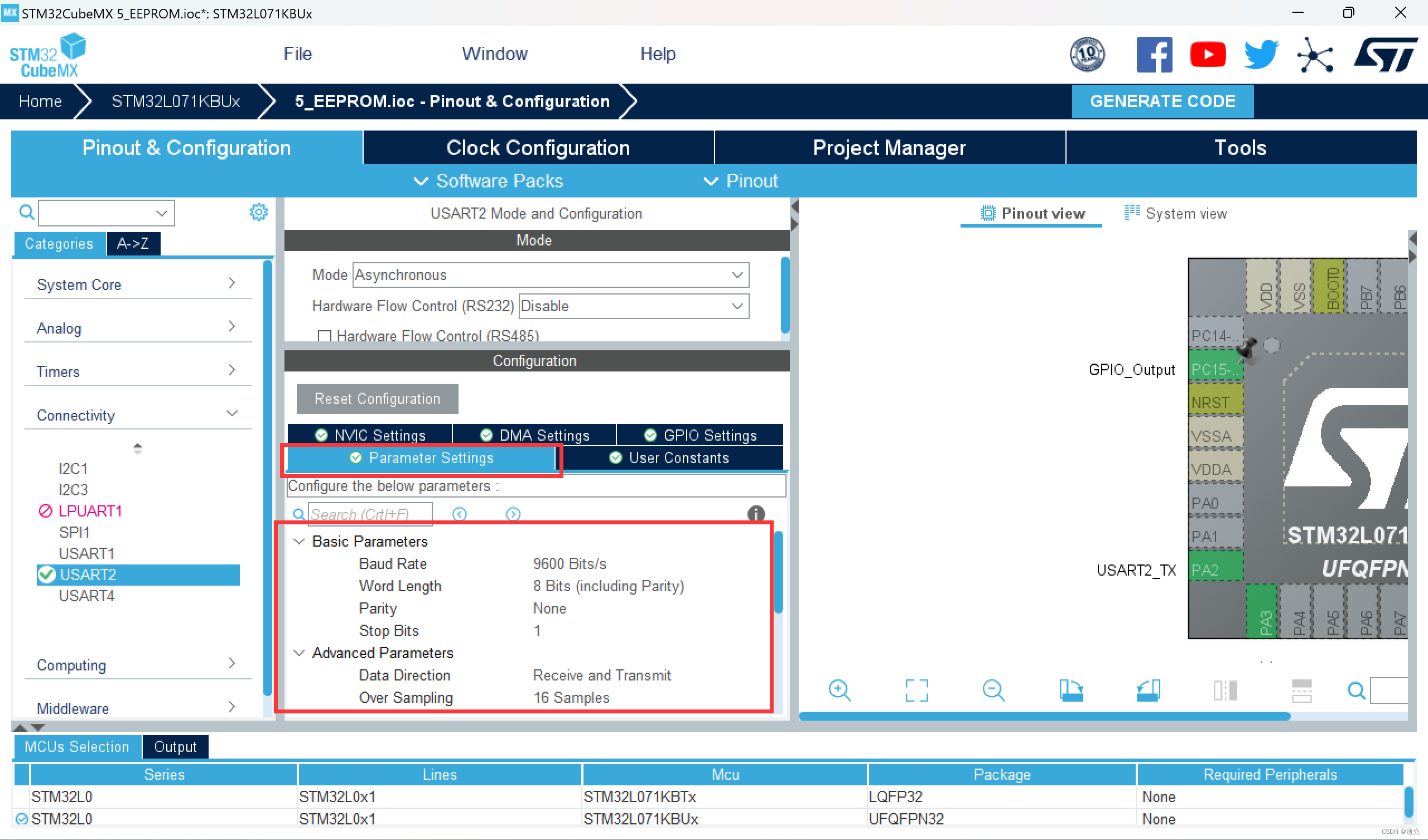

4️⃣在 "Parameter Settings" 中对串口参数进行修改（具体请根据题目要求修改）；

  • 波特率9600Bit/s
  • 8位数据位
  • 无奇偶校验
  • 1位停止位
  • 使能接收和发送
  • 16倍过采样
图5        USART2 参数配置


5️⃣生成代码即可；

（4）代码编写

?️main 函数

  1. /**
  2.   * @brief  The application entry point.
  3.   * @retval int
  4.   */
  5. int main(void)
  6. {
  7.   /* USER CODE BEGIN 1 */
  8. 	uint32_t count[3] = {0};	// 定义一个数组用于存储读取的地址
  9. 	uint32_t *whole_addr;	// 定义地址指针
  10.   /* USER CODE END 1 */
  11.
  12.   /* MCU Configuration--------------------------------------------------------*/
  13.
  14.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  15.   HAL_Init();
  16.
  17.   /* USER CODE BEGIN Init */
  18.
  19.   /* USER CODE END Init */
  20.
  21.   /* Configure the system clock */
  22.   SystemClock_Config();
  23.
  24.   /* USER CODE BEGIN SysInit */
  25.
  26.   /* USER CODE END SysInit */
  27.
  28.   /* Initialize all configured peripherals */
  29.   MX_GPIO_Init();
  30.   MX_USART2_UART_Init();
  31.   /* USER CODE BEGIN 2 */
  32. 	/* EEPROM 读部分 */
  33. 	HAL_FLASHEx_DATAEEPROM_Unlock();	// 解锁
  34. 	whole_addr = (uint32_t *)(DATA_EEPROM_BASE + 8);	//DATA_EEPROM_BASE(0x08080000UL)是FLASHEx_DATAEEPROM的起始地址
  35. 	*count = *whole_addr;
  36. 	HAL_FLASHEx_DATAEEPROM_Lock();	//锁定
  37. 	count[0]++;
  38. 	/* EEPROM 写部分 */
  39. 	HAL_FLASHEx_DATAEEPROM_Unlock();	// 解锁
  40. 	HAL_FLASHEx_DATAEEPROM_Program(FLASH_TYPEPROGRAMDATA_WORD, DATA_EEPROM_BASE + 8, count[0]);
  41. 	printf("count[0] = %d\r\n", count[0]);
  42. 	while(count[0]--)
  43. 	{
  44. 		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_RESET);
  45. 		HAL_Delay(500);
  46. 		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_SET);
  47. 		HAL_Delay(500);
  48. 	}
  49.   /* USER CODE END 2 */
  50.
  51.   /* Infinite loop */
  52.   /* USER CODE BEGIN WHILE */
  53.   while (1)
  54.   {
  55.     /* USER CODE END WHILE */
  56.
  57.     /* USER CODE BEGIN 3 */
  58.   }
  59.   /* USER CODE END 3 */
  60. }

?“串口重定向” 在【蓝桥杯——物联网设计与开发】基础模块4 - 串行通信  一文中有讲解，这里不再赘述❗️

  1. 在初始化时，在 EEPROM 地址8中读出一个字的数据存入 count，并将该数据 +1 后写会该地址；
  2. 通过串口将该数据打印出来；
  3. 并且根据数值闪烁 LD5；

⚠️注意：DATA_EEPROM_BASE(0x08080000UL) 是FLASHEx_DATAEEPROM的起始地址，所以我们写入 EEPROM 的地址需要添加该基地址❗️

        由于库函数中没有提供专用的读函数，这次采用指针的方式，读取目标地址上的值即可；

（5）实验现象

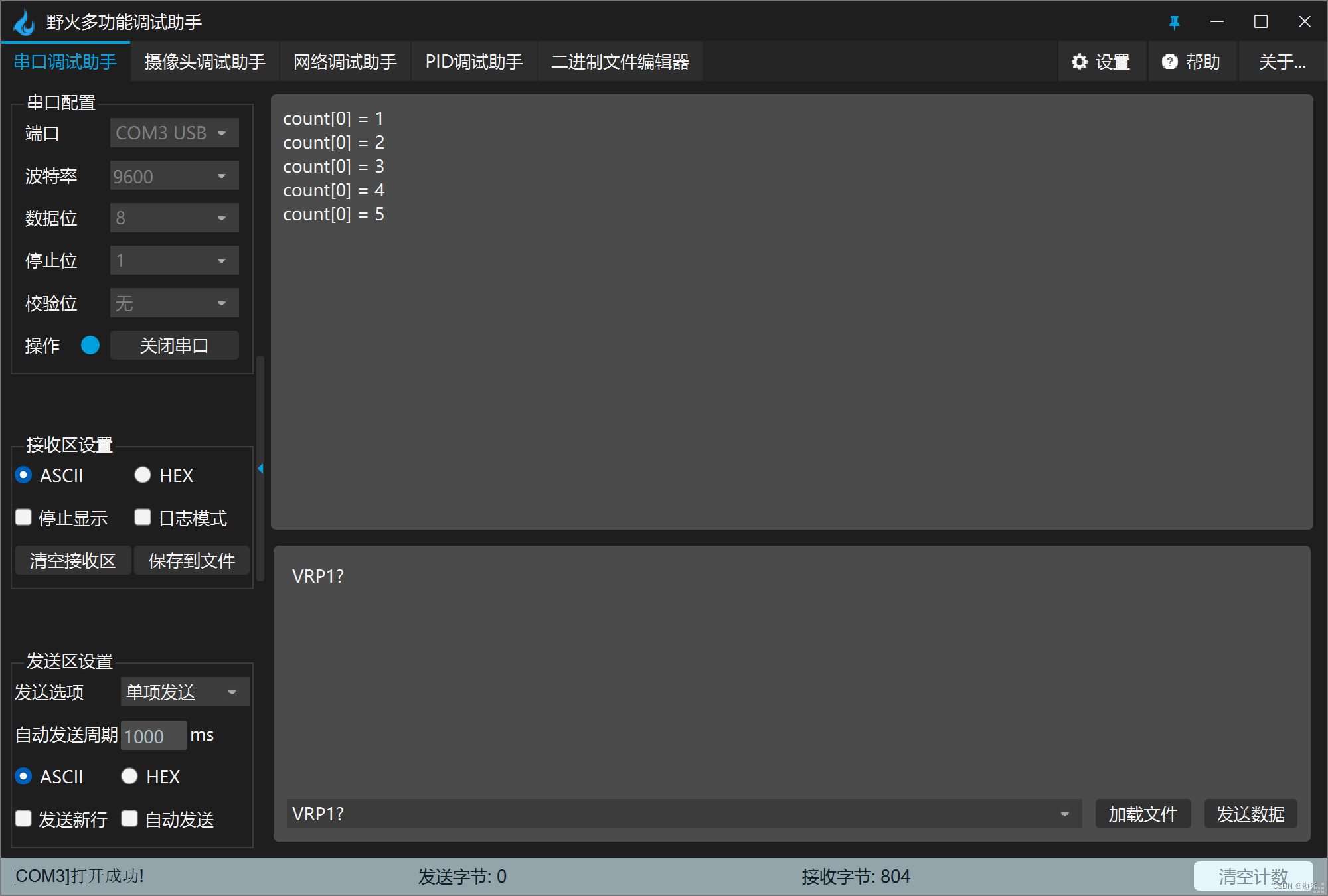

图6        实验现象
  • 每一次板子上电后，串口打印出 EEPROM 中的值，并将该值进行 +1 处理；
  • LD5 根据数值进行间隔 1s 的亮灭闪烁；

二、EEPROM 接口函数封装

?️EEPROM 写函数

  1. /**
  2.   * @brief  EEPROM Write Function EEPROM写函数
  3.   *	@param	addr	EEPROM 地址
  4. 					  @arg	地址范围为0-512，地址必须是4的整数倍，因为主函数中是按照'字'写入的
  5. 					buf		写入数据的地址
  6. 					len		写入数据长度
  7.   * @retval None
  8.   */
  9. void EEPROM_Write(uint32_t addr, uint32_t *buf, uint32_t len)
  10. {
  11. 	uint32_t whole_addr;	// 定义地址指针
  12. 	HAL_FLASHEx_DATAEEPROM_Unlock();	// 解锁
  13. 	whole_addr = (addr + DATA_EEPROM_BASE);
  14. 	//DATA_EEPROM_BASE(0x08080000UL)是FLASHEx_DATAEEPROM的起始地址
  15. 	while(len--)
  16. 	{
  17. 		HAL_FLASHEx_DATAEEPROM_Program(FLASH_TYPEPROGRAMDATA_WORD, whole_addr, *buf++);
  18. 		whole_addr += 4;
  19. 	}
  20. 	HAL_FLASHEx_DATAEEPROM_Lock();	//锁定
  21. }

?️EEPROM 读函数

  1. /**
  2.   * @brief  EEPROM Read Function EEPROM读函数
  3.   *	@param	addr	EEPROM 地址
  4. 					  @arg	地址范围为0-512，地址必须是4的整数倍，因为主函数中是按照'字'写入的
  5. 					buf		写入地址
  6. 					len		读取数据长度
  7.   * @retval None
  8.   */
  9. void EEPROM_Read(uint32_t addr, uint32_t *buf, uint32_t len)
  10. {
  11. 	uint32_t *whole_addr;	// 定义地址指针
  12. 	HAL_FLASHEx_DATAEEPROM_Unlock();	// 解锁
  13. 	whole_addr = (uint32_t *)(addr + DATA_EEPROM_BASE);
  14. 	//DATA_EEPROM_BASE(0x08080000UL)是FLASHEx_DATAEEPROM的起始地址
  15. 	while(len--)
  16. 	{
  17. 		*buf++ = *whole_addr++;
  18. 	}
  19. 	HAL_FLASHEx_DATAEEPROM_Lock();	//锁定
  20. }

?EEPROM 接口函数调用实例

  1. /**
  2.   * @brief  The application entry point.
  3.   * @retval int
  4.   */
  5. int main(void)
  6. {
  7.   /* USER CODE BEGIN 1 */
  8. 	uint32_t count[3] = {0};	// 定义一个数组用于存储读取的地址
  9.   /* USER CODE END 1 */
  10.
  11.   /* MCU Configuration--------------------------------------------------------*/
  12.
  13.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  14.   HAL_Init();
  15.
  16.   /* USER CODE BEGIN Init */
  17.
  18.   /* USER CODE END Init */
  19.
  20.   /* Configure the system clock */
  21.   SystemClock_Config();
  22.
  23.   /* USER CODE BEGIN SysInit */
  24.
  25.   /* USER CODE END SysInit */
  26.
  27.   /* Initialize all configured peripherals */
  28.   MX_GPIO_Init();
  29.   MX_USART2_UART_Init();
  30.   /* USER CODE BEGIN 2 */
  31. 	EEPROM_Read(8, count, 2);	// 在EEPROM地址4上读取数据
  32. 	count[0]++;
  33. 	count[1]++;
  34. 	EEPROM_Write(8, count, 2);
  35. 	printf("count[0] = %d\r\n", count[0]);
  36. 	printf("count[1] = %d\r\n", count[1]);
  37. 	while(count[0]--)
  38. 	{
  39. 		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_RESET);
  40. 		HAL_Delay(500);
  41. 		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_SET);
  42. 		HAL_Delay(500);
  43. 	}
  44.   /* USER CODE END 2 */
  45.
  46.   /* Infinite loop */
  47.   /* USER CODE BEGIN WHILE */
  48.   while (1)
  49.   {
  50.     /* USER CODE END WHILE */
  51.
  52.     /* USER CODE BEGIN 3 */
  53.   }
  54.   /* USER CODE END 3 */
  55. }

此处测试写两个数据，实验现象正常；

三、踩坑日记

        ?写函数中地址参数需为4的整数倍，因为主函数中是按照'字'写入的，否则系统会卡死在 HAL_FLASHEx_DATAEEPROM_Program 函数中；

        ⭐在多数据写入时，传入函数 HAL_FLASHEx_DATAEEPROM_Program 的地址参数应该➕4；

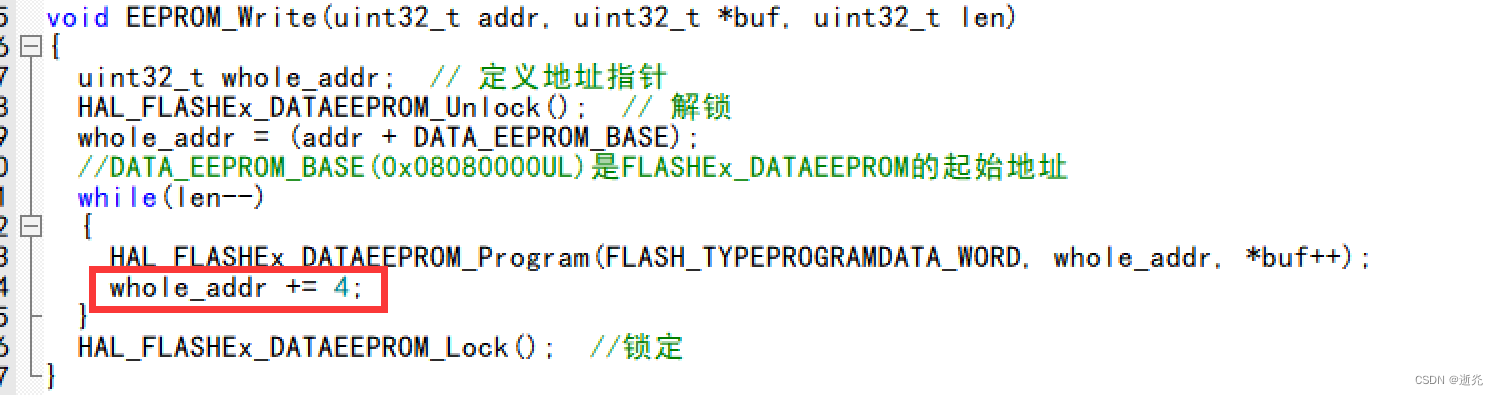

图7        地址
