推荐|两款常用的 MQTT 调试工具

文章目录

一、前言

我们可以使用 MQTT 客户端来测试 MQTT 的通讯功能，这里介绍常用的两款工具 MQTTBox 和 MQTT.fx 。

二、预备知识

MQTT（MQ Telemetry Transport）协议，是 IBM 公司在 1999 年开发的轻量级网络协议，它有三个主要特点：

采用二进制的消息内容编码格式，所以二进制数据、JSON 和图片等负载内容都可以方便传输。
协议头很紧凑，协议交互也简单，保证了网络传输流量很小。
支持 3 种 QoS（Quality of Service，服务质量）级别，便于应用根据不同的场景需求灵活选择。

这三个特点，让 MQTT 协议非常适合计算能力有限、网络带宽低、信号不稳定的远程设备，所以它成为了物联网系统事实上的网络协议标准。

在这里插入图片描述

MQTT 相关概念：

Publisher（发布者）：消息的发出者，负责生产数据。发布者发送某个主题的数据给经纪人，发布者不知道订阅者。
Subscriber（订阅者）：消息的订阅者，订阅经纪人管理的某个或者某几个主题。
Broker（经纪人）：当经纪人接收到某个主题的数据时，将数据发送给这个主题的所有订阅者。
Topic（主题）：可以理解为消息队列中的路由，订阅者订阅了主题之后，就可以收到发送到该主题的消息。
Payload（负载）；可以理解为发送消息的内容。
QoS（消息质量）：全称 Quality of Service，即消息的发送质量，主要有 QoS 0、QoS 1、QoS 2三个等级，下面分别介绍下：
- QoS 0（Almost Once）：至多一次，只发送一次，会发生消息丢失或重复；
- QoS 1（Atleast Once）：至少一次，确保消息到达，但消息重复可能会发生；
- QoS 2（Exactly Once）：只有一次，确保消息只到达一次。

三、MQTTBox

1、介绍

协议支持：

TCP(tcp)
TLS(tls)
Web Sockets(ws)
Secure Web Sockets(wss)

特点：

支持的协议全面，支持 WebSocket
界面美观但是简陋
支持发布和订阅多个主题
支持主题的单级和多级订阅
支持 MQTT 负载测试
自定义订阅和发送比例
支持查看每个主题已发布/已订阅消息的历史记录
支持MQTT负载测试
- 支持并发测试实例，为同一个测试用例创建最多10个实例
- 实时查看测试进程
- 测试结果能以图表展示
没有日志模块，没有脚本支持，没有 Broker 状态查看
payloads 输出相对简陋

官网地址：https://github.com/workswithweb/MQTTBox

2、下载

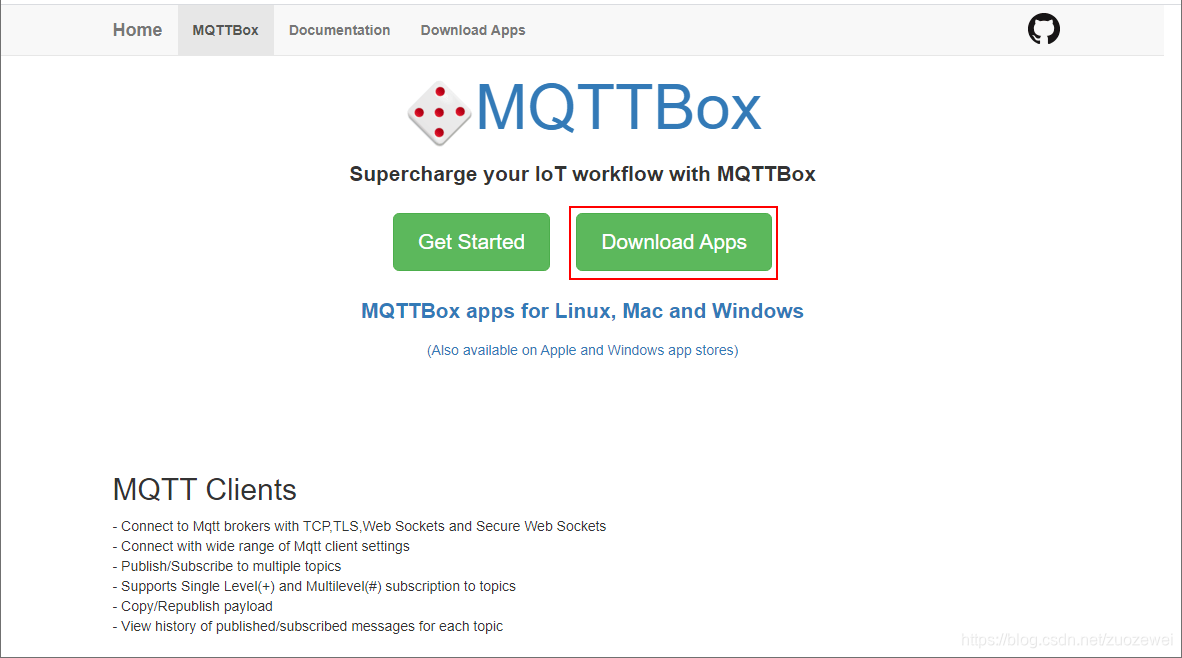

这款软件支持在 Windows、Mac 和 Linux 上面运行，我们到其官网选择合适的版本下载安装即可。

下载地址：http://workswithweb.com/mqttbox.html

在这里插入图片描述

3、入门使用

前提：已启动 MQTT 服务器

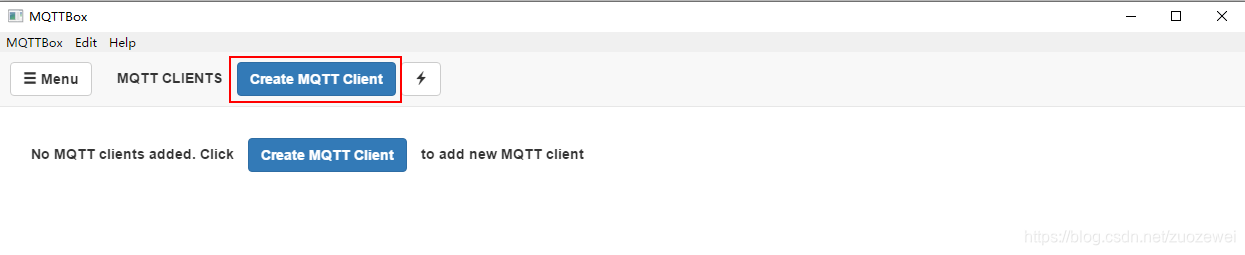

点击Create MQTT Client 按钮来创建一个 MQTT 客户端；
在这里插入图片描述

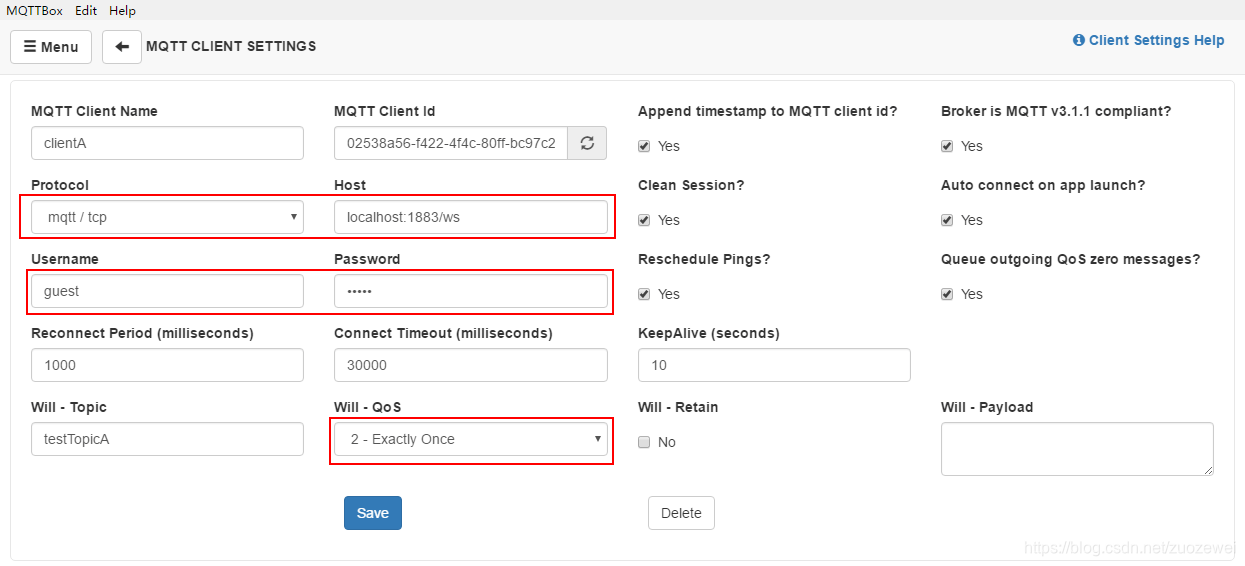

接下来对 MQTT 客户端进行配置，主要是配置好协议端口、连接用户名密码和 QoS 即可；

Client Name：随便填
Protocol：选择 mqtt / tcp
Host：MQTT服务器的IP地址和端口，问后端同事要
Username 和 Password：也是问服务端要

再配置一个订阅者，订阅者订阅 testTopicA 这个主题，我们会向这个主题发送消息；
在这里插入图片描述
点击顶部 Connection 按钮进行连接，绿色表示连接上了，红色是连接断开。你也可以添加更多的发布者和订阅者。

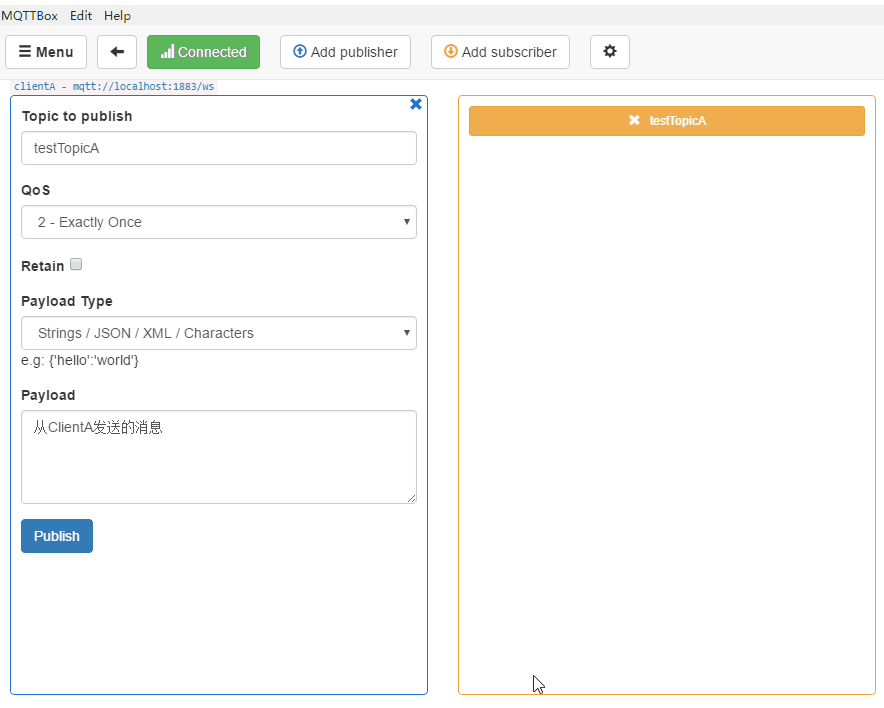

发布者向主题中发布消息，订阅者可以实时接收到。
在这里插入图片描述

4、负载测试

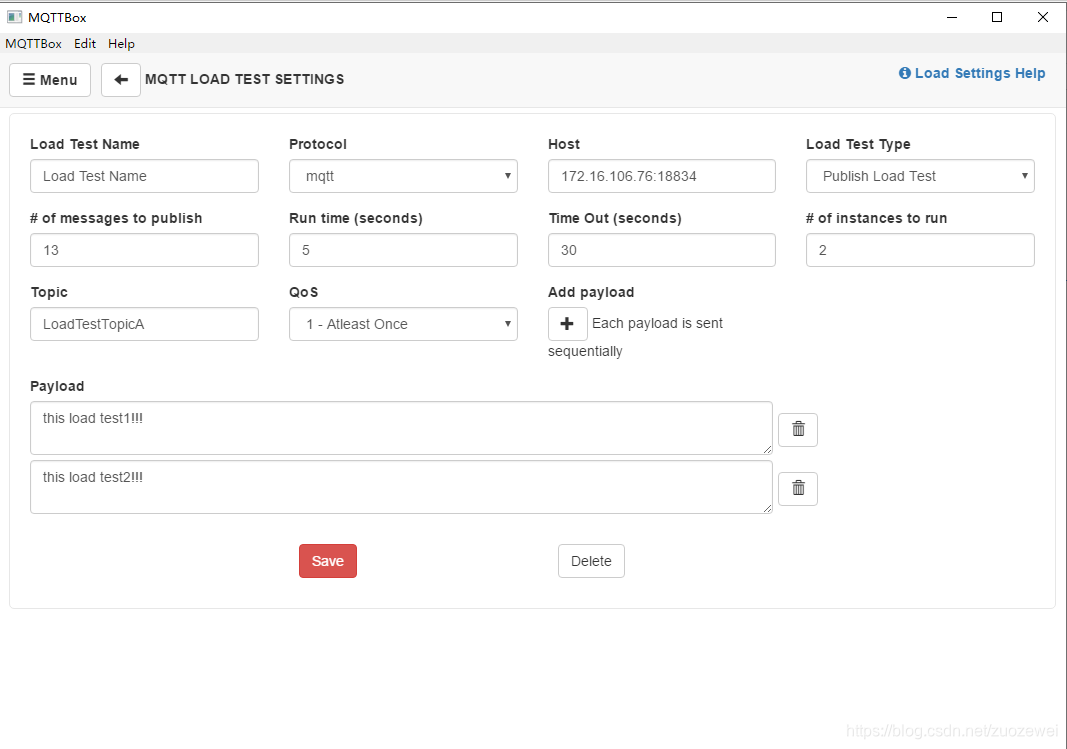

测试参数：
在这里插入图片描述

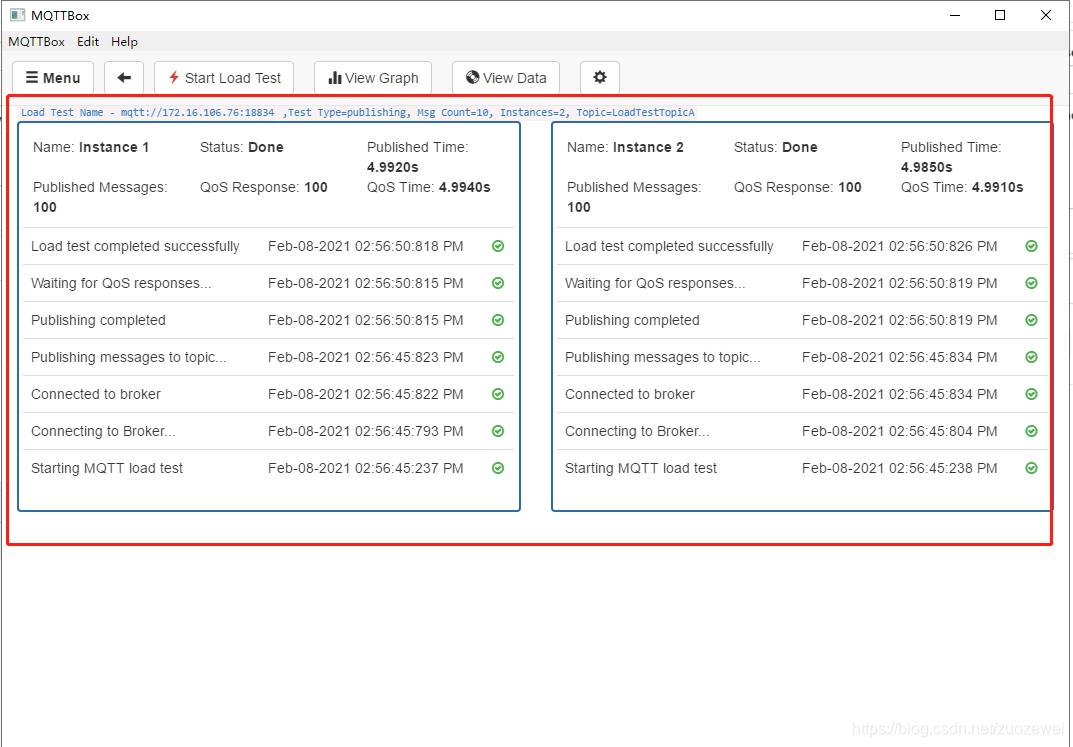

测试过程：
在这里插入图片描述

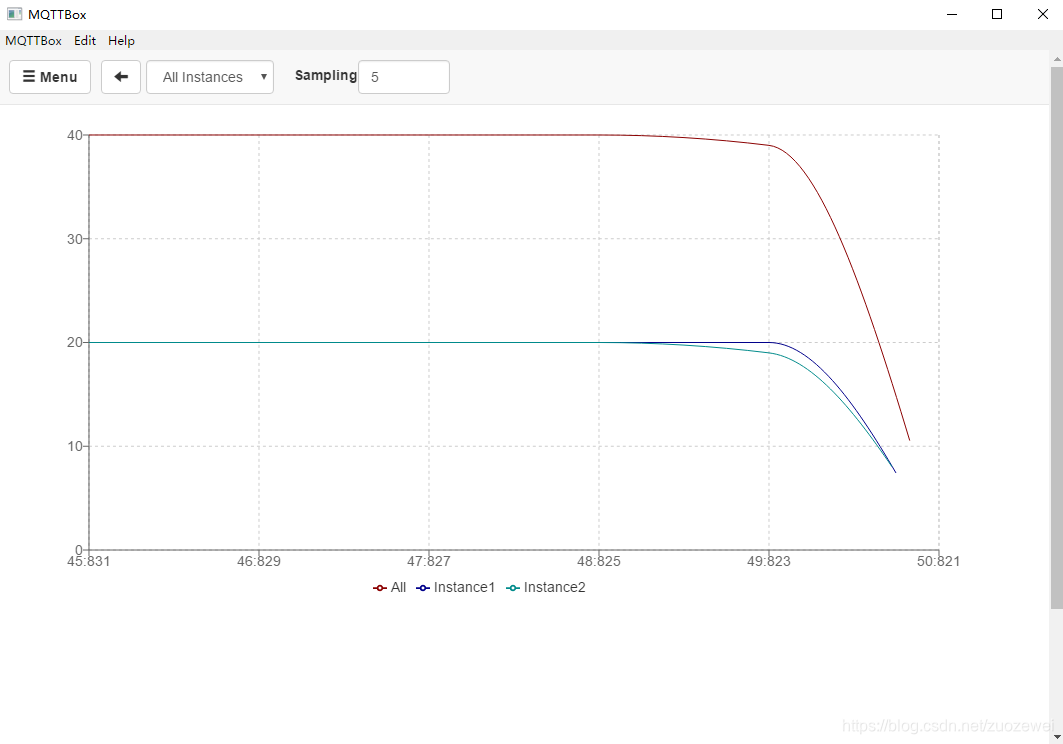

测试结果：

结论：

测试时需要取消用户名密码
简单测试Broker的性能
结果展示比较直观

四、MQTT.fx

1、介绍

协议支持：

TCP(tcp)
TLS(tls)

特点：

界面美观，操作便捷
不支持WebSocket协议
基于java开发
支持代理
通过 Nashorn Engine 的 JS 脚本支持
全平台支持
Broker状态检测（HiveMQ & mosquitto），并没有 emqtt
操作日志查看
payload的格式解析：
- 文本
- JSON
- HEX
- Base64
- Sparkplug
免费（Apache 2.0，新版 5.0+ 需要license）

2、下载

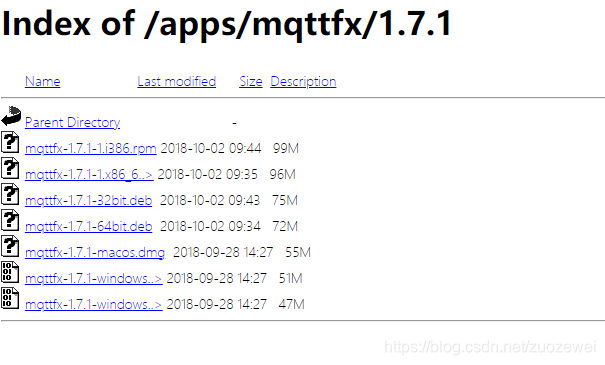

下载地址：http://www.jensd.de/apps/mqttfx/1.7.1/
在这里插入图片描述

3、入门使用

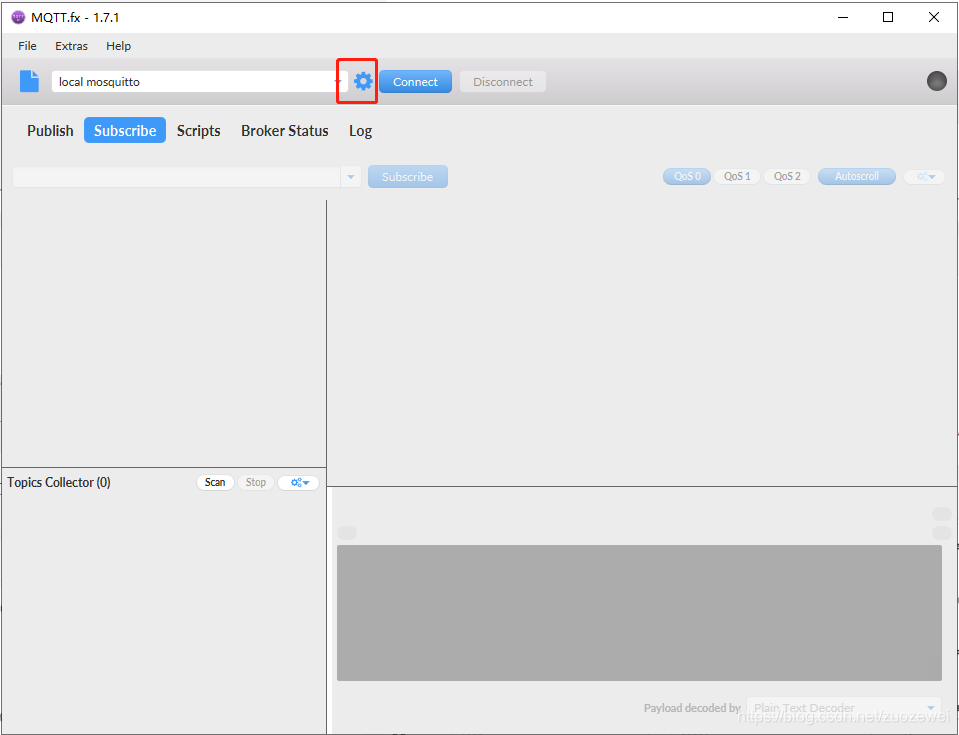

点击 ⚙ 按钮来创建一个 MQTT 客户端；
在这里插入图片描述

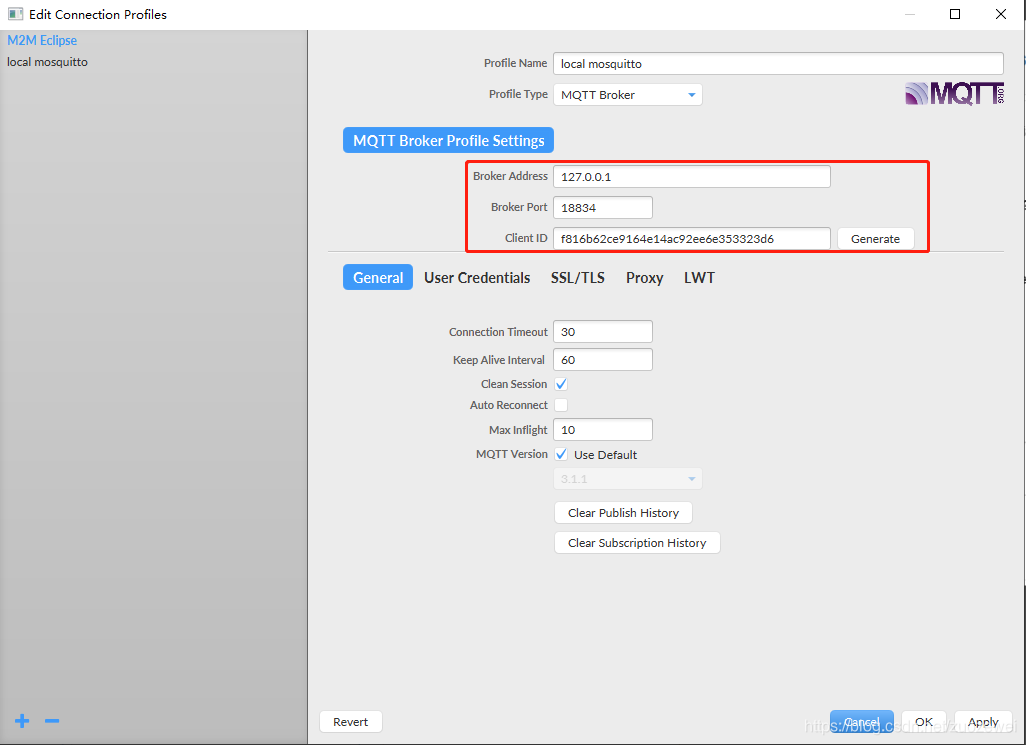

接下来对 MQTT 客户端进行配置，主要是配置好协议端口、连接用户名密码和 QoS 即可；

在这里插入图片描述

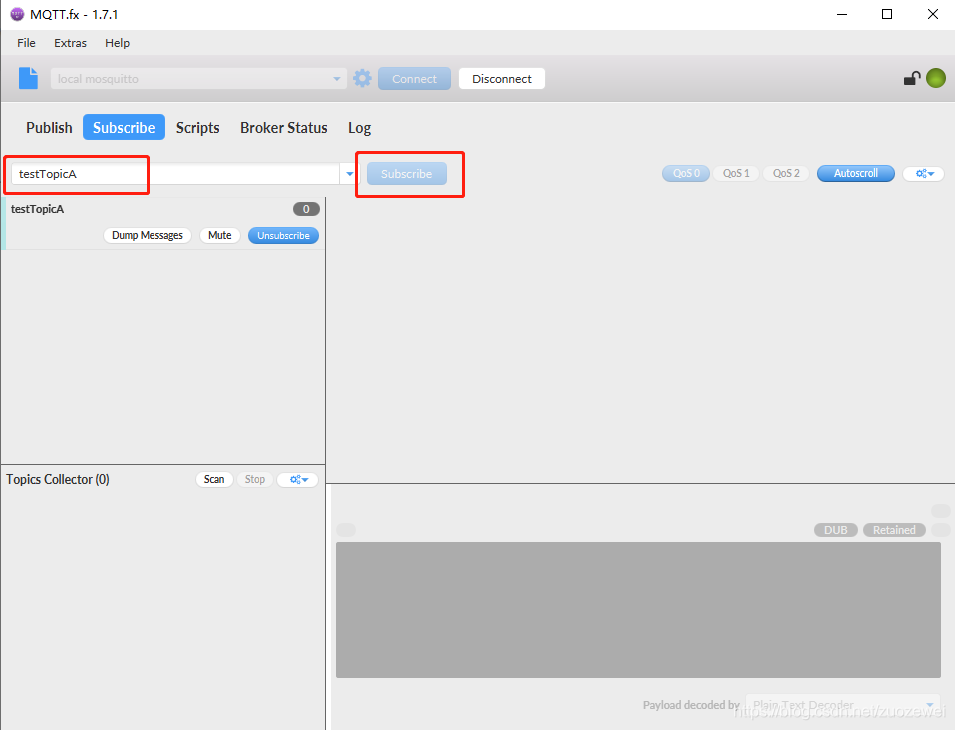

再配置一个订阅者，订阅者订阅 testTopicA 这个主题，我们会向这个主题发送消息；

在这里插入图片描述

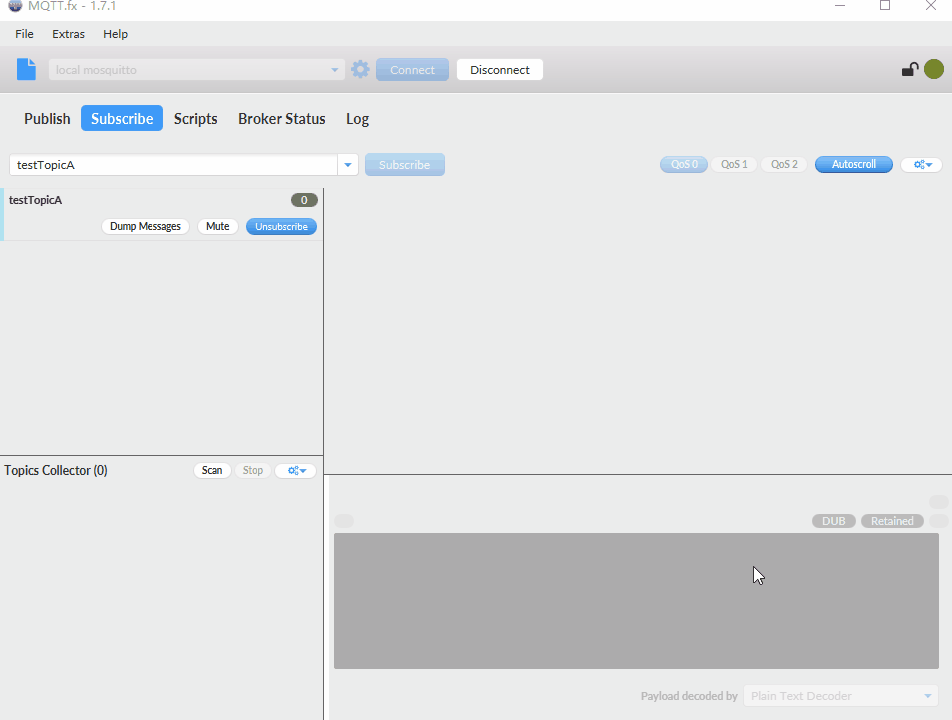

发布者向主题中发布消息，订阅者可以实时接收到。

在这里插入图片描述

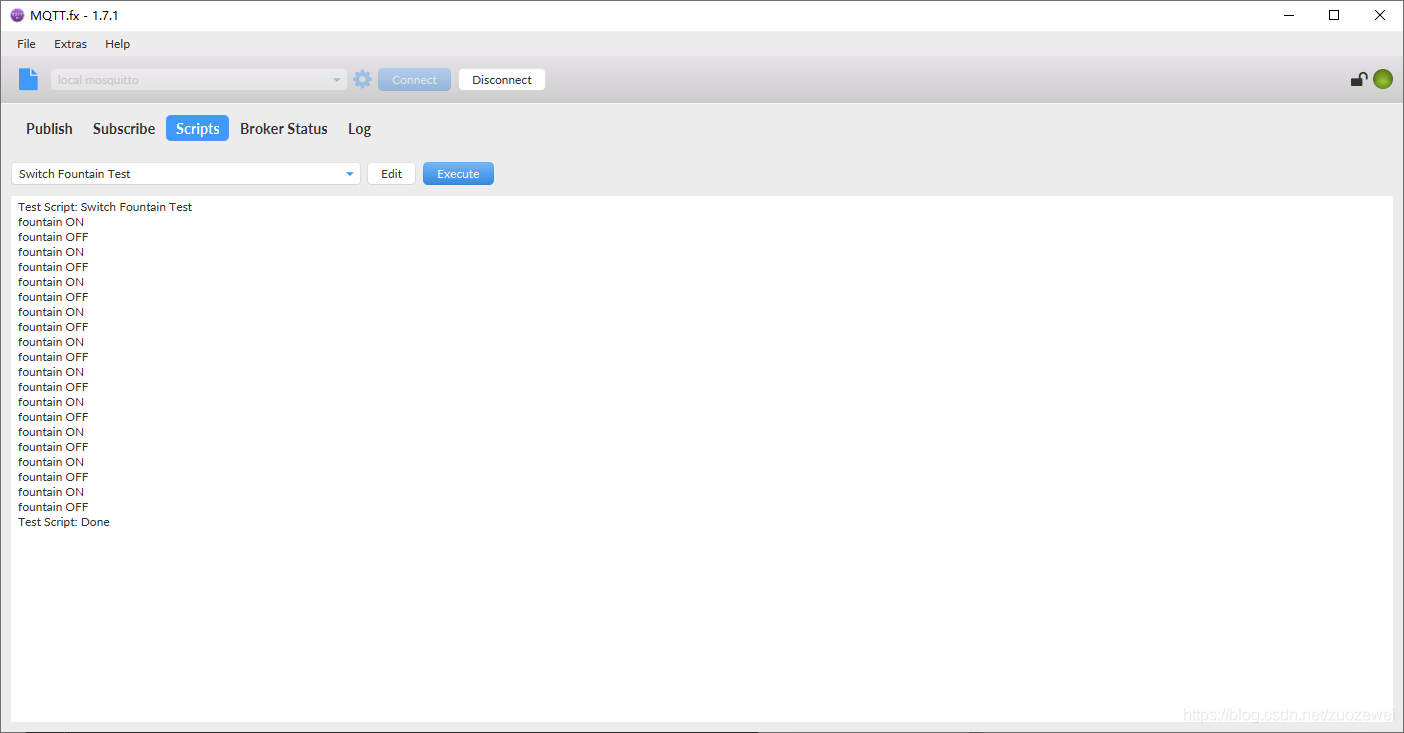

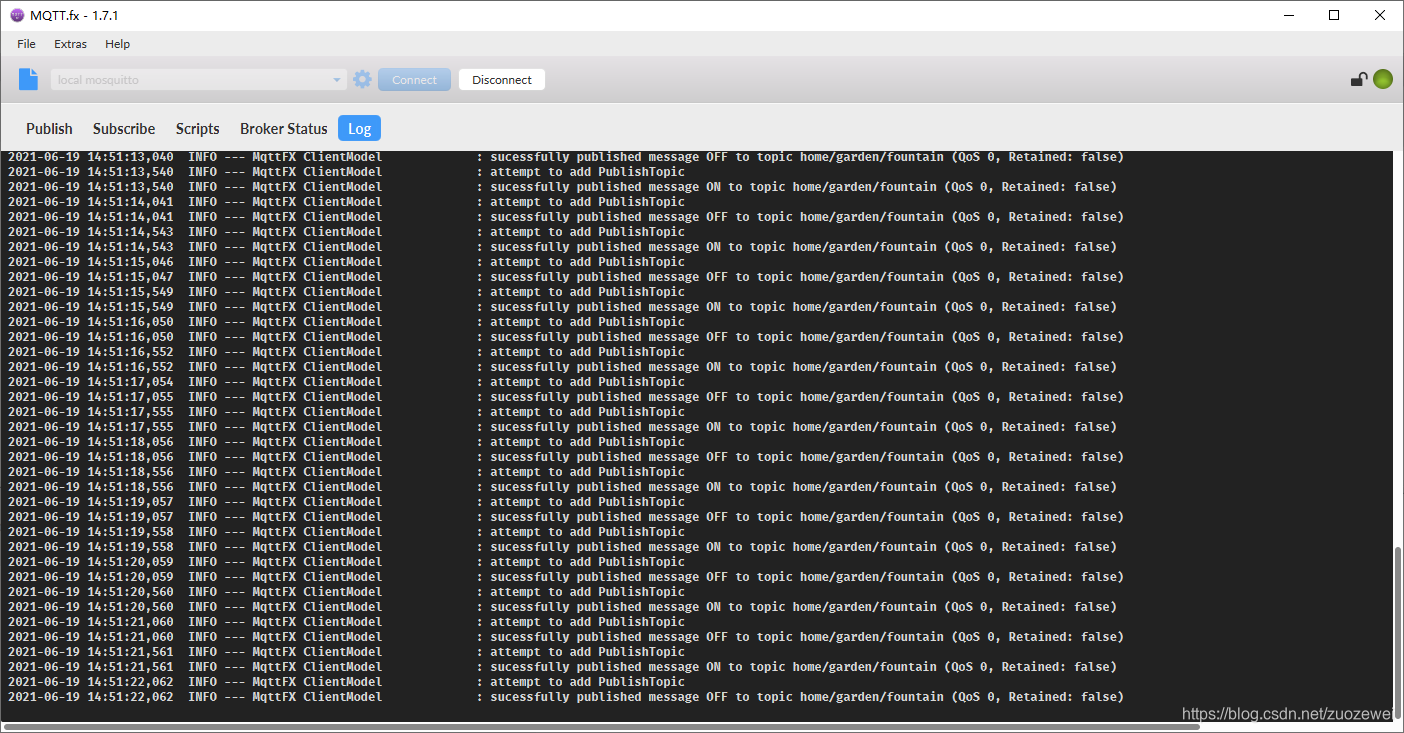

4、JS 脚本

// mqttManager 支持 publish() subsribe() unsubscribe()
// 日志记录
var Thread = Java.type("java.lang.Thread");

function execute(action) {
    out("Test Script: " + action.getName());
    for (var i = 0; i < 10; i++) {
        switchON();
        Thread.sleep(500);
        switchOFF();
        Thread.sleep(500);
    }
    action.setExitCode(0);
    action.setResultText("done.");
    out("Test Script: Done");
    return action;
}

function switchON() {
    out("fountain ON");
    mqttManager.publish("home/garden/fountain", "ON");
}

function switchOFF() {
    out("fountain OFF");
    mqttManager.publish("home/garden/fountain", "OFF");
}

function out(message){
     output.print(message);
}

在这里插入图片描述

软件包网盘地址：

链接：https://pan.baidu.com/s/1MX3adP3ZVopErfBO63MyOA
提取码：160z

参考资料：

[1]：《物联网开发实战》
[2]：https://www.cnblogs.com/linzhanfly/p/9923577.html
