一、Flowable简介

Flowable 是一个轻量级、开源的业务流程管理（BPM）和工作流引擎，旨在帮助开发者和企业实现业务流程的自动化。它支持 BPMN 2.0 标准，适用于各种规模的企业和项目。Flowable 的核心功能包括流程定义、流程执行、任务管理、历史记录查询等，广泛应用于企业级应用中。

官网：https://www.flowable.com/open-source/docs/

二、Spring Boot3整合

环境：JDK21、Spring Boot3.4.1、Flowable7.1.0

1.引入依赖



        <dependency>
            <groupId>org.flowablegroupId>
            <artifactId>flowable-spring-boot-starterartifactId>
            <version>7.1.0version>
        dependency>

2.yml配置

注意本文数据源、数据库是MySQL和Druid，各位码友请根据实际情况调整


spring:
  #配置数据源
  datasource:
    #MySQL
    driver-class-name: com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://127.0.0.1:3306/foleable?useUnicode=true&characterEncoding=utf-8&serverTimezone=UTC&useSSL=false&allowPublicKeyRetrieval=true
    username: root
    password: 123456
    type: com.alibaba.druid.pool.DruidDataSource

flowable:
  # 开启定时任务JOB
  async-executor-activate: true
  # 在引擎启动时，会自动更新数据库架构
  database-schema-update: true

3.线程池配置

1.提供一个全局的默认线程池

2.提供一个folwable依赖的线程池，注意Bean的名称一定要是applicationTaskExecutor


import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.scheduling.concurrent.ThreadPoolTaskExecutor;

import java.util.concurrent.ThreadPoolExecutor;

/**
 * 统一线程池管理
 *
 * @author xie
 **/
@Configuration
public class ThreadPoolTaskConfig {

    @Bean("applicationTaskExecutor")
    public ThreadPoolTaskExecutor applicationTaskExecutor() {
        ThreadPoolTaskExecutor executor = new ThreadPoolTaskExecutor();
        //此方法返回可用处理器的虚拟机的最大数量; 不小于1
        int core = Runtime.getRuntime().availableProcessors();
        executor.setCorePoolSize(core);//设置核心线程数
        executor.setMaxPoolSize(core * 2 + 1);//设置最大线程数
        executor.setKeepAliveSeconds(120);//除核心线程外的线程存活时间
        executor.setQueueCapacity(120);//如果传入值大于0，底层队列使用的是LinkedBlockingQueue,否则默认使用SynchronousQueue
        executor.setThreadNamePrefix("thread-default-execute");//线程名称前缀
        executor.setRejectedExecutionHandler(new ThreadPoolExecutor.AbortPolicy());//设置拒绝策略，抛出 RejectedExecutionException来拒绝新任务的处理。
//        executor.setRejectedExecutionHandler(new ThreadPoolExecutor.CallerRunsPolicy());//设置拒绝策略，使用主线程
//        executor.setRejectedExecutionHandler(new ThreadPoolExecutor.DiscardPolicy());//设置拒绝策略，直接丢弃掉
//        executor.setRejectedExecutionHandler(new ThreadPoolExecutor.DiscardOldestPolicy());//设置拒绝策略，丢弃最早的未处理的任务请求。
        return executor;
    }
}

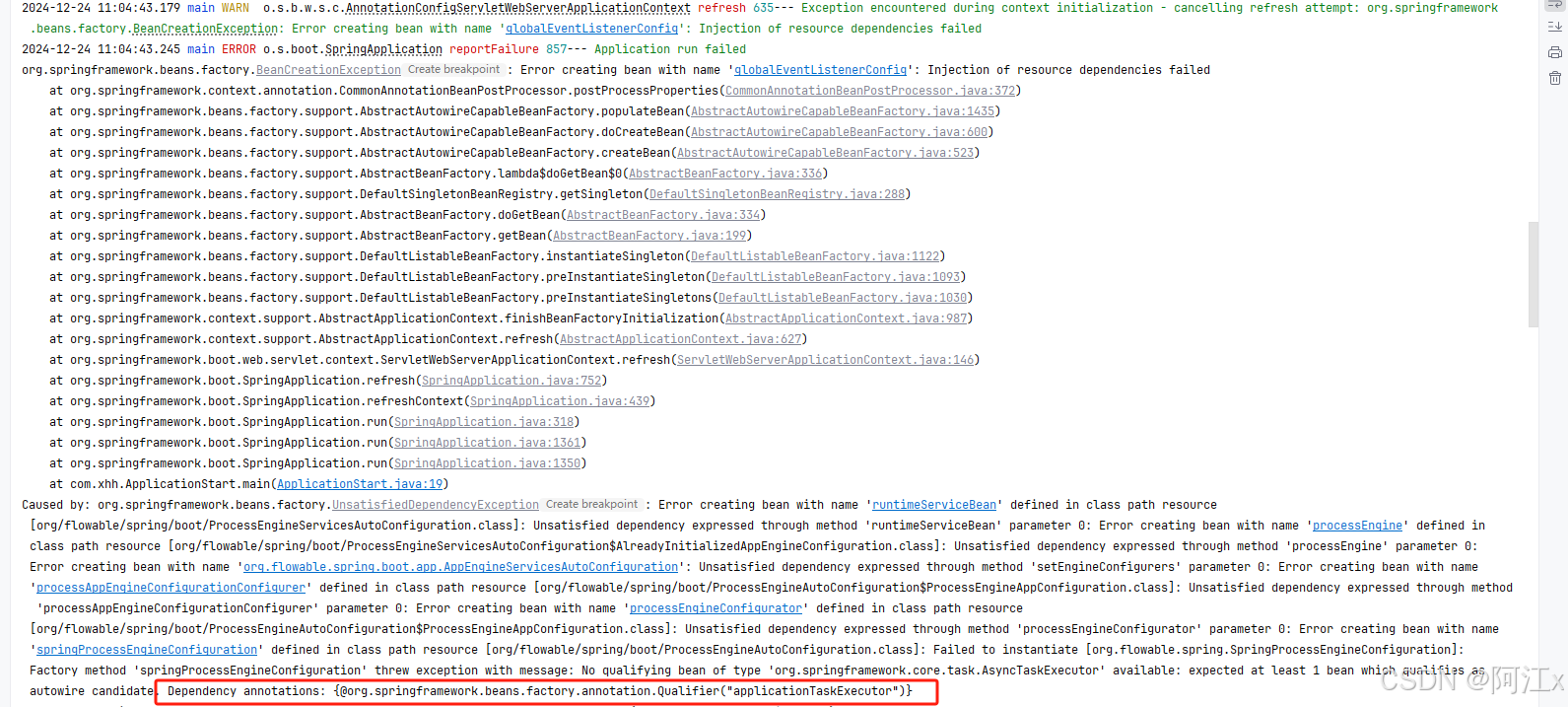

不配置线程池可能出现以下错误

三、流程定义

官方流程设计器

docker run -p 9096:8080 -d --name flow flowable/flowable-ui:6.8.0

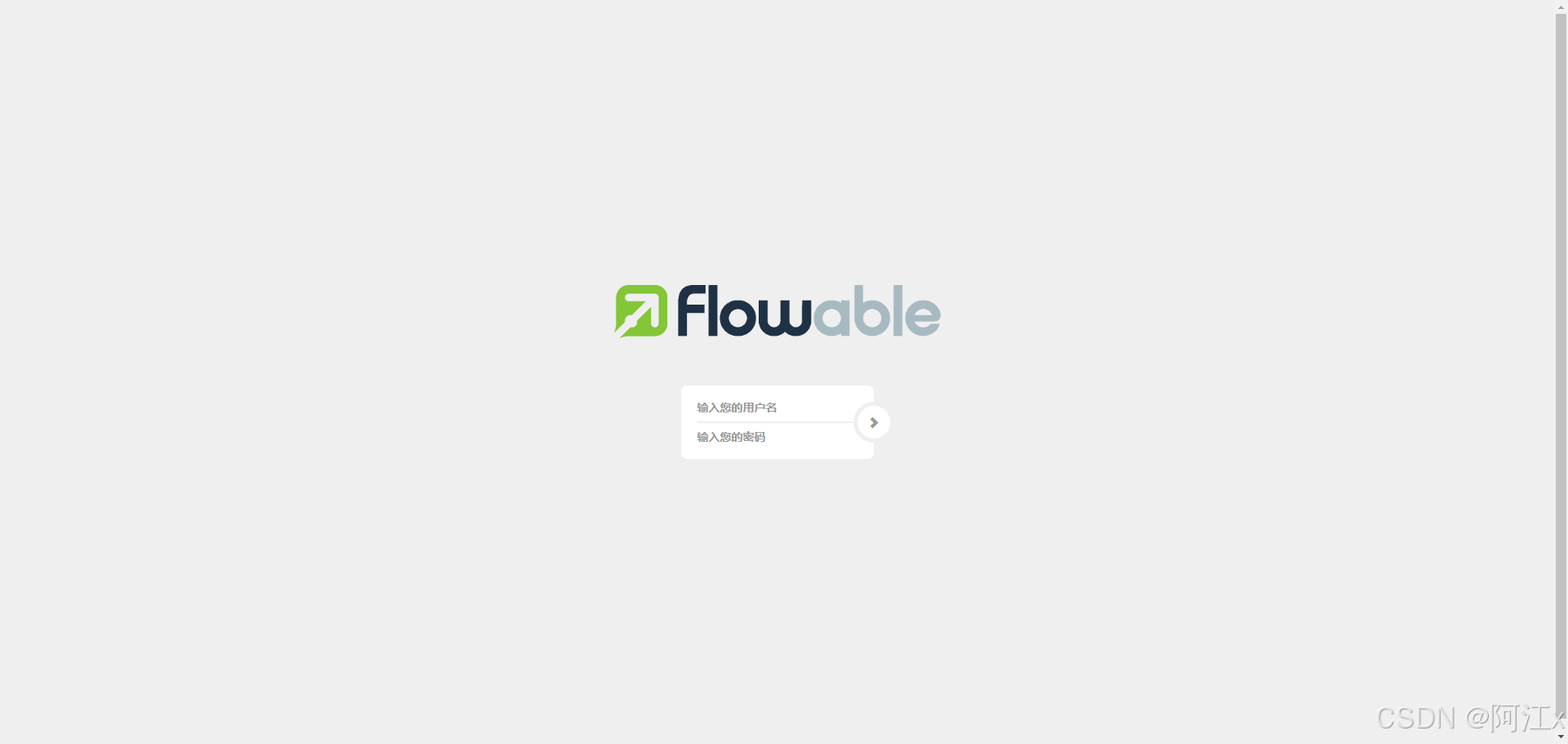

访问IP加启动容器的端口

默认账户/密码：admin/test

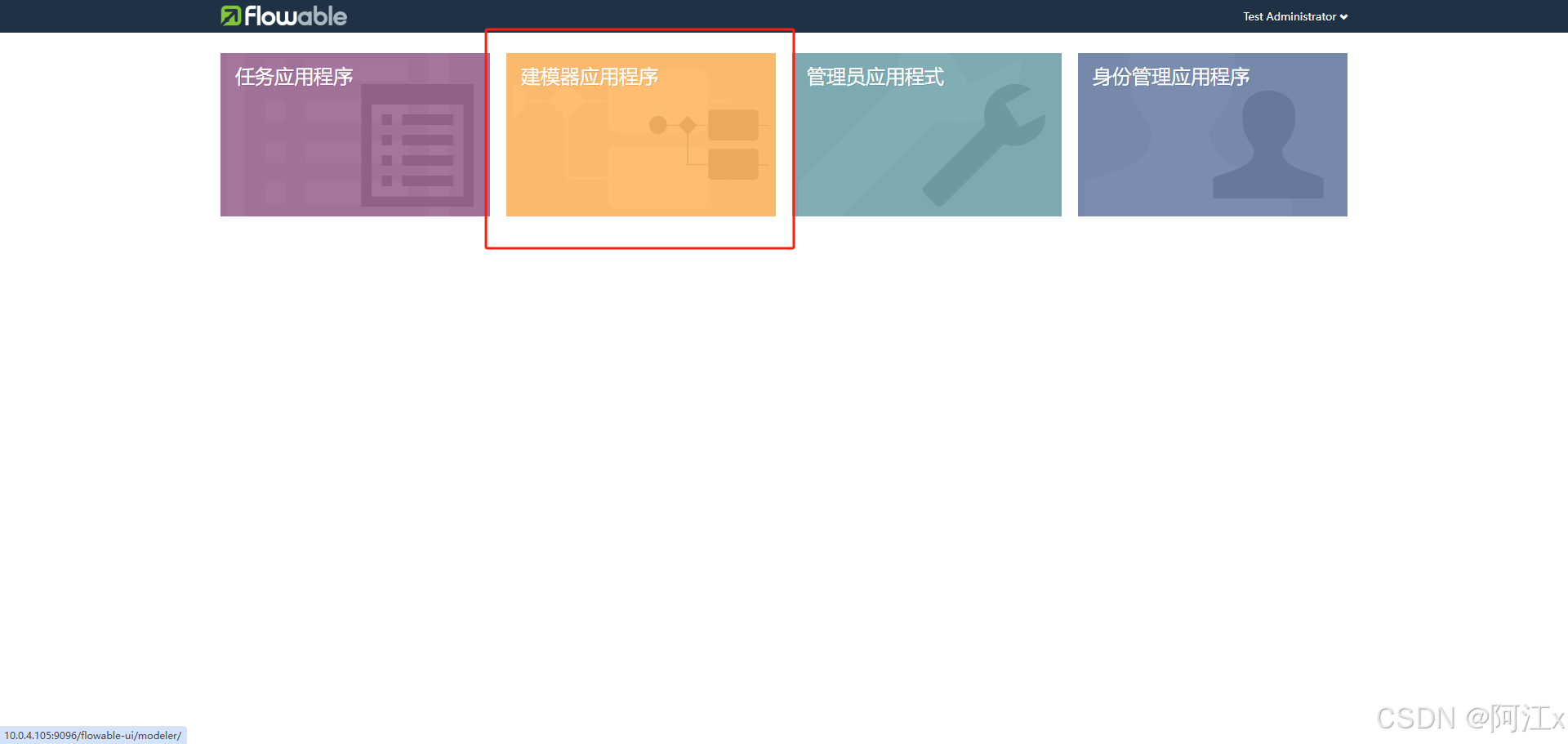

进入设计器

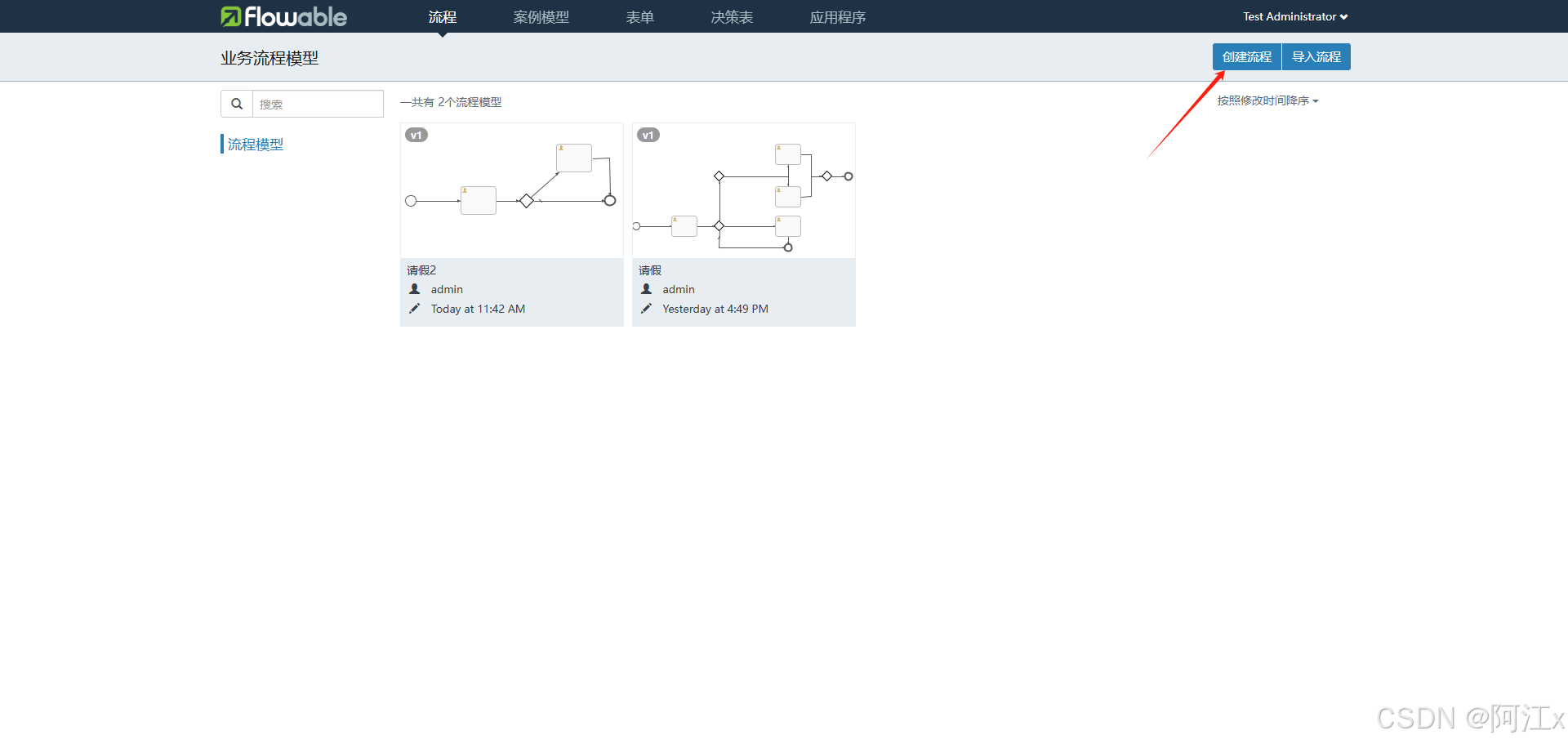

创建流程并设计

创建测试流程
这里先简单画个流程后期写个详细流程图的绘画
