3C硬件|使用kalibr标定单个相机（红外和可见光通用）

一、相机数据读取

usb-cam驱动安装使用

参考信息：链接: https://github.com/ros-drivers/usb_cam

对于没有专属驱动的相机，可以通过usb相机驱动usb-cam读取相机的视频数据信息。
安装usb-cam功能包，可以直接通过一下指令进行安装：

sudo apt-get install ros-noetic-usb-cam

如果无法直接安装，可以尝试更新软件包“sudo apt update”也可以参照上述网页中的源码安装。

安装好软件包后，需要查看所插入的相机是哪个，使用以下命令：

ls /dev/video*

注意一般笔记本电脑会自带相机，可以通过插拔相机的usb来查看摄像头名称。

找到相机名称后，在以下位置找到usb-cam的launch文件并修改以启动摄像头

/opt/ros/noetic/share/usb_cam/launch/usb_cam-test.launch

这个launch文件默认是只可读，可以通过以下命令打开并编辑：

sudo gedit usb_cam-test.launch

打开后，里面内容如下

 <launch>
  <node name="usb_cam" pkg="usb_cam" type="usb_cam_node" output="screen" >
    <param name="video_device" value="/dev/video2" />  #修改相机名称
    <param name="image_width" value="640" />   #修改尺寸
    <param name="image_height" value="512" />
    <param name="pixel_format" value="yuyv" />  #格式
    <param name="color_format" value="yuv422p" />   #颜色格式
    <param name="camera_frame_id" value="usb_cam" />
    <param name="io_method" value="mmap"/>
  </node>
  <node name="image_view" pkg="image_view" type="image_view" respawn="false" output="screen">
    <remap from="image" to="/usb_cam/image_raw"/>
    <param name="autosize" value="true" />
  </node>
</launch>

根据自己相机的参数对其进行修改，可以通过上位机等进行查看和设置。

数据读取

先启动驱动

roslaunch usb_cam usb_cam-test.launch

这个时候应该就能就会有相机的数据流展示了。
接下来使用rostopic查看有哪些话题，在后面录数据的时候要用到。

rostopic list

接下来可以选择打开rviz

rviz

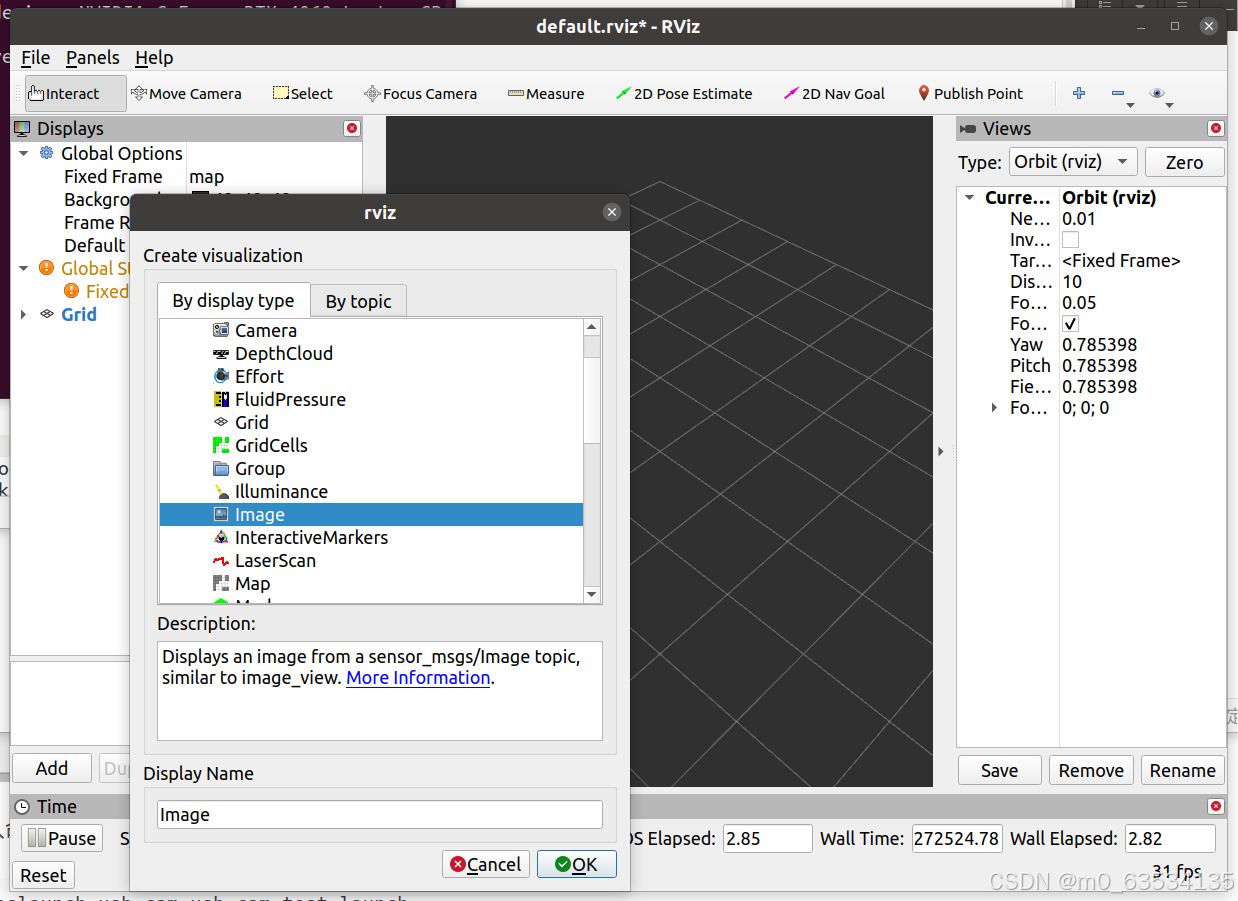

打开rviz后，点左下角add->image->ok导入usb相机数据
使用rviz查看视频

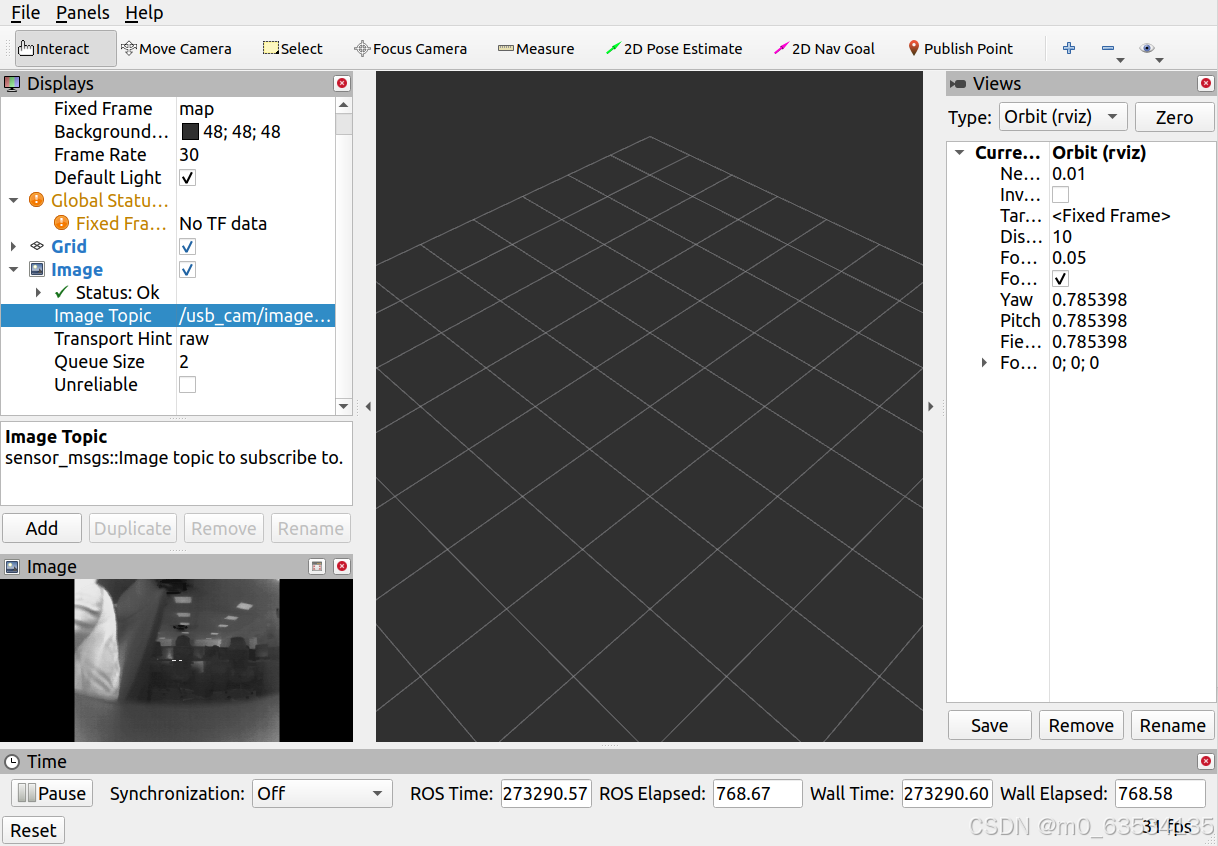

再点击左边Image->Image Topic，选择topic从而在rviz左下角展示相机数据信息在这里插入图片描述至此，就实现了使用usb驱动实现对相机数据的读取

二、kalibr编译和安装

参考资料：https://github.com/ethz-asl/kalibr/wiki/installation
https://blog.csdn.net/weixin_43611042/article/details/137386239

因为这里只是单个相机的标定，不涉及到联合标定以及imu的标定，因此code_utils和imu_utils的编译就不介绍了。
这一部分主要是记录一些报错。首先kalibr安装和编译可以参考上面的链接进行源码编译（可以直接从第二部分开始看，安装依赖然后编译）。也可以直接按一下代码直接git clone并编译

mkdir kalibr_ws
cd kalibr_ws
mkdir src
cd src
git clone https://github.com/ethz-asl/kalibr.git
cd ..
catkin build -DCMAKE_BUILD_TYPE=Release -j4

前面几步基本是没有问题的，主要是最后一步编译的过程。（笔记是解决完所有问题后写的，所以没有图片和代码报错的记录了）
我出现了几个问题，首先是Anaconda中的boost和cmake中boost版本不一致的问题，这里我尝试了修改base环境中boost-cpp版本，最终还是没能成功，这样的方式也不是很可取，建议新建一个专门用于这次标定的anaconda环境，再进入环境下载对应的库版本，这样可以充分试错。

conda create -n biaoding
conda activate biaoding
conda install boost==1.71.0
然后就是各种module不存在，这种直接百度搜就行。
...

然后就是opencv版本不适配的问题，noetic自带opencv4.2，而kalibr的使用的编译环境是opencv3所以需要进行修改。参考链接http://iyenn.com/rec/1641926.html

error: ‘cvCreateMat’ was not declared in this scope; did you mean ‘cvCreateSparseMat’?
error: ‘cvMulTransposed’ was not declared in this scope
error: ‘CV_SVD_MODIFY_A’ was not declared in this scope; did you mean ‘CV_HAL_SVD_MODIFY_A’
error: ‘CV_SVD_U_T’ was not declared in this scope
error: ‘cvSVD’ was not declared in this scope
error: ‘cvReleaseMat’ was not declared in this scope
error: ‘CV_SVD’ was not declared in this scope; did you mean ‘CV_AVX’?
error: ‘cvInvert’ was not declared in this scope; did you mean ‘cvInvSqrt’?
error: ‘cvCreateMat’ was not declared in this scope; did you mean ‘cvCreateSparseMat’?
error: ‘cvMulTransposed’ was not declared in this scope
error: ‘CV_SVD_MODIFY_A’ was not declared in this scope; did you mean ‘CV_HAL_SVD_MODIFY_A’?
error: ‘CV_SVD_MODIFY_A’ was not declared in this scope; did you mean ‘CV_HAL_SVD_MODIFY_A’?

这里根据编译报错找到出问题的源文件（.cpp等），在代码开头添加头文件就可以解决，参考链接http://iyenn.com/rec/1641927.html：

#include

#include

因为各种module可能出现版本不适配的问题，还是建议新建一个conda环境来试错

三、标定过程

1、准备工作

准备标定板

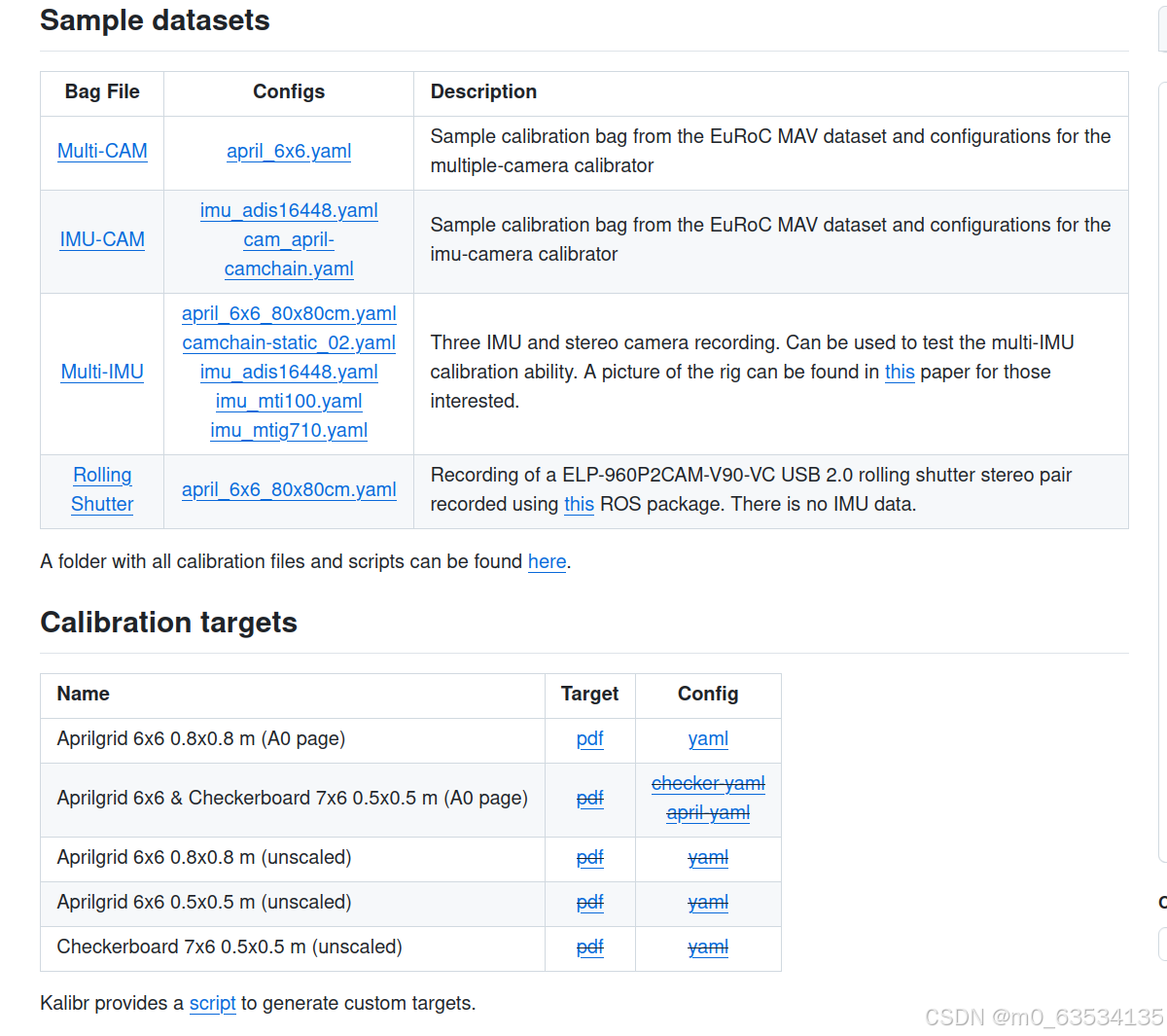

有条件的可以在淘宝买标定板，也可以通过链接下载Aprilgrid 6x6 0.8x0.8 m (A0 page)中的pdf，并打印出来。
下载标定板

根据使用的标定板准备标定板参数YAML文件

打印标定板时记得下载对应的yaml文件。
如果标定板没有对应的yaml文件（如自定义的标定板等），需要自己编写一个yaml文件。
参考链接：https://github.com/ethz-asl/kalibr/wiki/calibration-targets

target_type: 'checkerboard'  #这里采用了棋盘格
targetCols: 6               # 角点的列数
targetRows: 5               # 角点的行数
rowSpacingMeters: 0.043      # 每个棋盘格的宽度，单位是米
colSpacingMeters: 0.043      # 每个棋盘格的高度，单位是米

相机模型

参考链接：https://blog.csdn.net/qq_51731421/article/details/140436591
相机模型的一些参数说明：

①omni-radtan：鱼眼相机-畸变模型
②omni-none：鱼眼相机无畸变
③pinhole-radtan：小孔相机（普通相机）-畸变模型
④eucm-none;通用型相机模型无畸变
⑤pinhole-equi：针孔相机-等距畸变模型，对鱼眼相机适用性更好
⑥pinhole-fov：针孔相机-fov畸变模型

根据自己的相机选取对应的model

2、运行脚本和结果

先启动相机：

roslaunch usb_cam usb_cam-test.launch

然后录制rosbag用于标定：

rosbag record -O raw2_aprilgrid.bag /usb_cam/image_raw

#raw2_aprilgrid.bag是录制的名字
#/usb_cam/image_raw是所需要用到的rostopic

接下来打开kalibr的工作目录（编译的位置，如kalibr_ws）：

source devel/setup.bash
rosrun kalibr kalibr_calibrate_cameras --target 1/april_raw.yaml --models pinhole-fov --topics /usb_cam/image_raw --bag 1/raw2_aprilgrid.bag

#–target 1/april_raw.yaml是标定板的yaml位置
#–models pinhole-fov是相机模型
#–topics /usb_cam/image_raw是需要用到的rostopic
#–bag 1/raw2_aprilgrid.bag是录制的bag包的位置

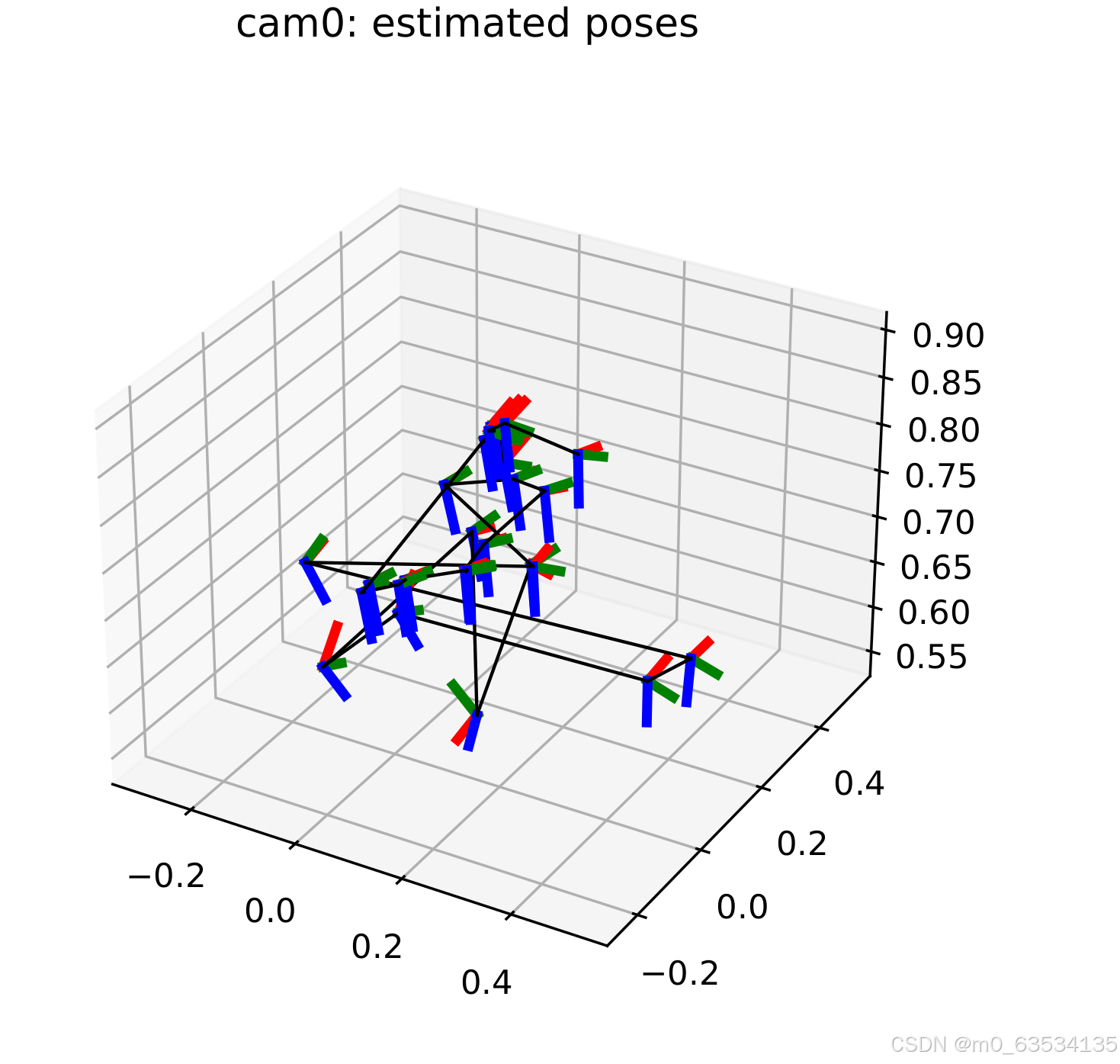

最后会出来如下图片：
在这里插入图片描述

一个类似的yaml文件：

cam0:
  cam_overlaps: []
  camera_model: pinhole
  distortion_coeffs: [1.1296961098962706]
  distortion_model: fov
  intrinsics: [388.7732529799446, 388.68018680233035, 311.77119271703464, 252.5791388063825]
  resolution: [640, 512]
  rostopic: /usb_cam/image_raw

以及一个类似的txt文件：

Calibration results
====================
Camera-system parameters:
cam0 (/usb_cam/image_raw):
    type: <class 'aslam_cv.libaslam_cv_python.FovDistortedPinholeCameraGeometry'>
    distortion: [1.12969611] +- [0.01426032]
    projection: [388.77325298 388.6801868  311.77119272 252.57913881] +- [9.32526806 9.73481488 2.58953186 5.16888809]
    reprojection error: [-0.000003, 0.000000] +- [0.333794, 0.350323]
Target configuration
====================

  Type: checkerboard
  Rows
    Count: 5
    Distance: 0.043 [m]
  Cols
    Count: 6
    Distance: 0.043 [m]
