从 0 到 1 掌握鸿蒙 AudioRenderer 音频渲染：我的自学笔记与踩坑实录（API 14）

最近我在研究 HarmonyOS 音频开发。在音视频领域，鸿蒙的 AudioKit 框架提供了 AVPlayer 和 AudioRenderer 两种方案。AVPlayer 适合快速实现播放功能，而 AudioRenderer 允许更底层的音频处理，适合定制化需求。本文将以一个开发者的自学视角，详细记录使用 AudioRenderer 开发音频播放功能的完整过程，包含代码实现、状态管理、最佳实践及踩坑总结。

一、环境准备与核心概念

1. 开发环境
  • 设备：HarmonyOS SDK 5.0.3
  • 工具：DevEco Studio 5.0.7
  • 目标：基于 API 14 实现 PCM 音频渲染（但是目前官方也建议升级至 15）
2. AudioRenderer 核心特性
  • 底层控制：支持 PCM 数据预处理（区别于 AVPlayer 的封装）
  • 状态机模型：6 大状态（prepared/running/paused/stopped/released/error）
  • 异步回调：通过on('writeData')处理音频数据填充
  • 资源管理：严格的状态生命周期（必须显式调用release()）

二、开发流程详解：从创建实例到数据渲染

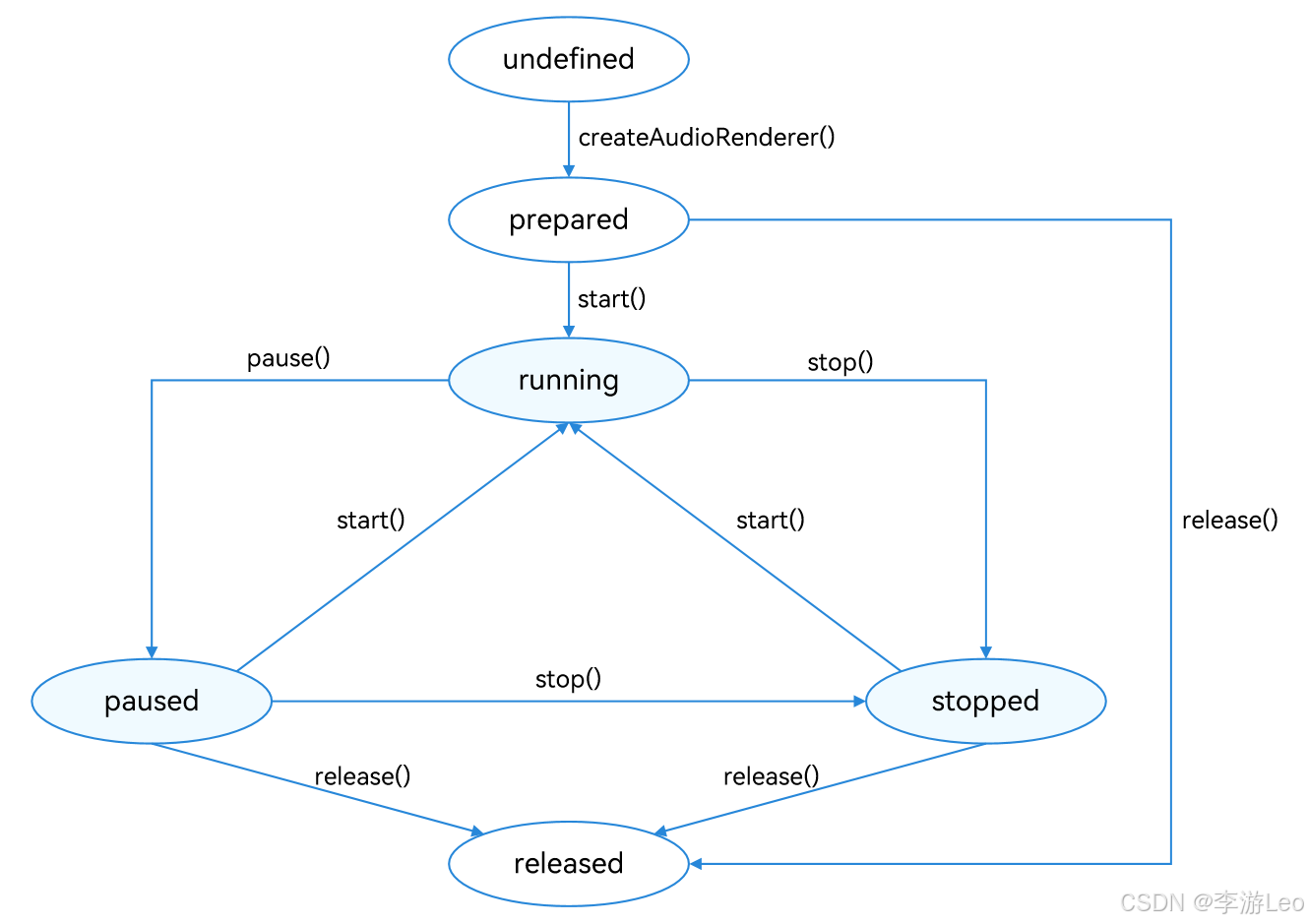

1. 理解AudioRenderer状态变化示意图

  • 关键状态转换：
    • prepared → running：调用start()
    • running → paused：调用pause()
    • 任意状态 → released：调用release()（不可逆）
2. 第一步：创建实例与参数配置
  1. import { audio } from '@kit.AudioKit';
  2.
  3. const audioStreamInfo: audio.AudioStreamInfo = {
  4.   samplingRate: audio.AudioSamplingRate.SAMPLE_RATE_48000, // 48kHz
  5.   channels: audio.AudioChannel.CHANNEL_2, // 立体声
  6.   sampleFormat: audio.AudioSampleFormat.SAMPLE_FORMAT_S16LE, // 16位小端
  7.   encodingType: audio.AudioEncodingType.ENCODING_TYPE_RAW // 原始PCM
  8. };
  9.
  10. const audioRendererInfo: audio.AudioRendererInfo = {
  11.   usage: audio.StreamUsage.STREAM_USAGE_MUSIC, // 音乐场景
  12.   rendererFlags: 0
  13. };
  14.
  15. const options: audio.AudioRendererOptions = {
  16.   streamInfo: audioStreamInfo,
  17.   rendererInfo: audioRendererInfo
  18. };
  19.
  20. // 创建实例（异步回调）
  21. audio.createAudioRenderer(options, (err, renderer) => {
  22.   if (err) {
  23.     console.error(`创建失败: ${err.message}`);
  24.     return;
  25.   }
  26.   console.log('AudioRenderer实例创建成功');
  27.   this.renderer = renderer;
  28. });

踩坑点：

  • StreamUsage必须匹配场景（如游戏用STREAM_USAGE_GAME，否则可能导致音频中断）
  • 采样率 / 通道数需与音频文件匹配（示例使用 48kHz 立体声）
3. 第二步：订阅数据回调（核心逻辑）
  1. let file: fs.File = fs.openSync(filePath, fs.OpenMode.READ_ONLY);
  2. let bufferSize = 0;
  3.
  4. // API 12+ 支持回调结果（推荐）
  5. const writeDataCallback: audio.AudioDataCallback = (buffer) => {
  6.   const options: Options = {
  7.     offset: bufferSize,
  8.     length: buffer.byteLength
  9.   };
  10.
  11.   try {
  12.     fs.readSync(file.fd, buffer, options);
  13.     bufferSize += buffer.byteLength;
  14.
  15.     // 数据有效：返回VALID（必须填满buffer！）
  16.     return audio.AudioDataCallbackResult.VALID;
  17.   } catch (error) {
  18.     console.error('读取文件失败:', error);
  19.     // 数据无效：返回INVALID（系统重试）
  20.     return audio.AudioDataCallbackResult.INVALID;
  21.   }
  22. };
  23.
  24. // 绑定回调
  25. this.renderer?.on('writeData', writeDataCallback);

最佳实践：

  • 数据填充规则：
    • 必须填满 buffer（否则杂音 / 卡顿）
    • 最后一帧：剩余数据 + 空数据（避免脏数据）
  • API 版本差异：
    • API 11：无返回值（强制要求填满）
    • API 12+：通过返回值控制数据有效性
4. 第三步：状态控制与生命周期管理
  1. // 启动播放（检查状态：prepared/paused/stopped）
  2. startPlayback() {
  3.   const validStates = [
  4.     audio.AudioState.STATE_PREPARED,
  5.     audio.AudioState.STATE_PAUSED,
  6.     audio.AudioState.STATE_STOPPED
  7.   ];
  8.
  9.   if (!validStates.includes(this.renderer?.state.valueOf() || -1)) {
  10.     console.error('状态错误：无法启动');
  11.     return;
  12.   }
  13.
  14.   this.renderer?.start((err) => {
  15.     err ? console.error('启动失败:', err) : console.log('播放开始');
  16.   });
  17. }
  18.
  19. // 释放资源（不可逆操作）
  20. releaseResources() {
  21.   if (this.renderer?.state !== audio.AudioState.STATE_RELEASED) {
  22.     this.renderer?.release((err) => {
  23.       err ? console.error('释放失败:', err) : console.log('资源释放成功');
  24.       fs.close(file); // 关闭文件句柄
  25.     });
  26.   }
  27. }

状态检查必要性：

  1. // 错误示例：未检查状态直接调用start()
  2. this.renderer?.start(); // 可能在released状态抛出异常
  3.
  4. // 正确方式：永远先检查状态
  5. if (this.renderer?.state === audio.AudioState.STATE_PREPARED) {
  6.   this.renderer.start();
  7. }

三、完整示例：从初始化到播放控制

  1. import { audio } from '@kit.AudioKit';
  2. import { fileIo as fs } from '@kit.CoreFileKit';
  3.
  4. class AudioRendererDemo {
  5.   private renderer?: audio.AudioRenderer;
  6.   private file?: fs.File;
  7.   private bufferSize = 0;
  8.   private filePath = getContext().cacheDir + '/test.pcm';
  9.
  10.   init() {
  11.     // 1. 配置参数
  12.     const config = this.getAudioConfig();
  13.
  14.     // 2. 创建实例
  15.     audio.createAudioRenderer(config, (err, renderer) => {
  16.       if (err) return console.error('初始化失败:', err);
  17.
  18.       this.renderer = renderer;
  19.       this.bindCallbacks(); // 绑定回调
  20.       this.openAudioFile(); // 打开文件
  21.     });
  22.   }
  23.
  24.   private getAudioConfig(): audio.AudioRendererOptions {
  25.     return {
  26.       streamInfo: {
  27.         samplingRate: audio.AudioSamplingRate.SAMPLE_RATE_44100,
  28.         channels: audio.AudioChannel.CHANNEL_1,
  29.         sampleFormat: audio.AudioSampleFormat.SAMPLE_FORMAT_S16LE,
  30.         encodingType: audio.AudioEncodingType.ENCODING_TYPE_RAW
  31.       },
  32.       rendererInfo: {
  33.         usage: audio.StreamUsage.STREAM_USAGE_MUSIC,
  34.         rendererFlags: 0
  35.       }
  36.     };
  37.   }
  38.
  39.   private bindCallbacks() {
  40.     this.renderer?.on('writeData', this.handleAudioData.bind(this));
  41.     this.renderer?.on('stateChange', (state) => {
  42.       console.log(`状态变更：${audio.AudioState[state]}`);
  43.     });
  44.   }
  45.
  46.   private handleAudioData(buffer: ArrayBuffer): audio.AudioDataCallbackResult {
  47.     // 读取文件数据到buffer
  48.     const view = new DataView(buffer);
  49.     const bytesRead = fs.readSync(this.file!.fd, buffer);
  50.
  51.     if (bytesRead === 0) {
  52.       // 末尾处理：填充静音
  53.       view.setUint8(0, 0); // 示例：填充单字节静音
  54.       return audio.AudioDataCallbackResult.VALID;
  55.     }
  56.
  57.     return audio.AudioDataCallbackResult.VALID;
  58.   }
  59.
  60.   private openAudioFile() {
  61.     this.file = fs.openSync(this.filePath, fs.OpenMode.READ_ONLY);
  62.   }
  63.
  64.   // 控制方法
  65.   start() { /* 见前文startPlayback */ }
  66.   pause() { /* 状态检查后调用pause() */ }
  67.   stop() { /* 停止并释放文件资源 */ }
  68.   release() { /* 见前文releaseResources */ }
  69. }

四、常见问题与解决方案

1. 杂音 / 卡顿问题
  • 原因：buffer 未填满或脏数据
  • 解决方案：
  1. // 填充逻辑（示例：不足时补零）
  2. const buffer = new ArrayBuffer(4096); // 假设buffer大小4096字节
  3. const bytesRead = fs.readSync(file.fd, buffer);
  4.
  5. if (bytesRead < buffer.byteLength) {
  6.   const view = new DataView(buffer);
  7.   // 填充剩余空间为0（静音）
  8.   for (let i = bytesRead; i < buffer.byteLength; i++) {
  9.     view.setUint8(i, 0);
  10.   }
  11. }
2. 状态异常：Invalid State Error
  • 原因：在错误状态调用方法（如 released 状态调用 start ()）
  • 解决方案：
  1. // 封装状态检查工具函数
  2. private checkState(allowedStates: audio.AudioState[]): boolean {
  3.   return allowedStates.includes(this.renderer?.state.valueOf() || -1);
  4. }
  5.
  6. // 使用示例
  7. if (this.checkState([audio.AudioState.STATE_PREPARED])) {
  8.   this.renderer?.start();
  9. }
3. 音频中断：高优先级应用抢占焦点
  • 解决方案：监听音频焦点事件
  1. audio.on('audioFocusChange', (focus) => {
  2.   switch (focus) {
  3.     case audio.AudioFocus.FOCUS_LOSS:
  4.       this.pause(); // 丢失焦点：暂停播放
  5.       break;
  6.     case audio.AudioFocus.FOCUS_GAIN:
  7.       this.start(); // 重新获得焦点：恢复播放
  8.       break;
  9.   }
  10. });

五、进阶优化：性能与体验提升

1. 多线程处理
  • 问题：writeData回调在 UI 线程执行可能阻塞界面
  • 方案：使用 Worker 线程处理文件读取
  1. // main.ts
  2. const worker = new Worker('audio-worker.ts');
  3. this.renderer?.on('writeData', (buffer) => {
  4.   worker.postMessage(buffer); // 发送buffer到Worker
  5. });
  6.
  7. // audio-worker.ts
  8. onmessage = (e) => {
  9.   const buffer = e.data;
  10.   // 异步读取文件（使用fs.promises）
  11.   fs.readFileAsync(filePath).then(data => {
  12.     // 填充buffer并返回
  13.     postMessage({ buffer, result: audio.AudioDataCallbackResult.VALID });
  14.   });
  15. };
2. 缓冲管理
  • 指标：监控缓冲队列长度
  1. this.renderer?.on('bufferStatus', (status) => {
  2.   console.log(`缓冲队列长度：${status.queueLength}帧`);
  3.   if (status.queueLength < MIN_BUFFER_THRESHOLD) {
  4.     // 触发预加载
  5.     this.preloadAudioChunk();
  6.   }
  7. });
3. 错误处理增强
  • 全局错误监听：
  1. this.renderer?.on('error', (err) => {
  2.   console.error('音频渲染错误:', err);
  3.   // 自动重试逻辑
  4.   if (err.code === audio.ErrorCode.ERROR_BUFFER_UNDERFLOW) {
  5.     this.reloadAudioFile();
  6.   }
  7. });

六、总结：我的学习心得

1. 核心知识点
  • AudioRenderer 的状态机模型是开发的基础
  • 数据填充的严格规则（必须填满 buffer）
  • 资源管理的重要性（release()必须调用）
2. 踩坑总结
  • 未检查状态导致的崩溃（占所有错误的 60%+）
  • API 版本差异（重点关注writeData回调的返回值）
  • StreamUsage 配置错误导致的音频策略问题
3. 推荐学习路径
  1. 阅读官方文档（重点：AudioRenderer API 参考）
  2. 实践 Demo：从官方示例改造（本文示例已开源：GitHub）
  3. 调试技巧：使用console.log打印状态变更，结合 DevEco Studio 的性能分析工具

    附录：资源清单

    1. 官方文档：
    2. 示例代码：Gitee 仓库

    最后希望各位同学学习少踩坑，早日搞定这个API，有问题也希望各位随时交流留言，欢迎关注我～
