用户体验设计|QML+opencv实现ui动态查看图片和闪退问题解决

近期学习使用QML和制作一些UI界面，需要动态的进行图片显示指定文件夹内的图片。CSDN有一些其他推荐跟着写了写，发现还是有些坑存在。特此记录。

参考了一些方法，比如

静态加载无法实现实时改变显示的图片内容。

qml中动态加载图片（Image与QQuickImageProvider）-CSDN博客

我们需要使用

QQuickImageProvider
The QQuickImageProvider class provides an interface for supporting pixmaps and threaded image requests in QML.
继承QQuickImageProvider类来实现qml中动态加载图片的方法.

paintitem.h

其中我还需要一些对图片的处理，使用了opencv库，有同样需要可以参考。


#define PAINTITEM_H
#include
#include
#include
#include
#include
#include
#include
#include

class PaintItem : public QQuickPaintedItem
{
    Q_OBJECT
public:
    explicit PaintItem(QQuickItem *parent = nullptr);
    cv::Mat get_cutted_cvimage(const cv::Mat& image, int weight_start, int weight_end, int height_start, int height_end);

    Q_INVOKABLE void show_image_test(int imageIndex, qreal width, qreal height);

public slots:
    void updateImage(const QImage &image);

protected:
    void paint(QPainter *painter) override;

private:
    QImage m_imageThumb;
    QString folderPath = "/image";
    int defaultImageIndex = 1;
};

extern PaintItem *ptr_paint_image;
#endif // PAINTITEM_H

paintitem.cpp


#include "paintitem.h"
#include
#include

PaintItem::PaintItem(QQuickItem *parent) : QQuickPaintedItem(parent)
{
}


//更新图片
void PaintItem::updateImage(const QImage &image)
{
    m_imageThumb = image;
    update(); //这是库函数
}

//重要函数，qml中显示图片是用该函数
void PaintItem::paint(QPainter *painter)
{
    if (!m_imageThumb.isNull()) {
        QRectF targetRect = boundingRect();
        painter->drawImage(targetRect, m_imageThumb, m_imageThumb.rect()); // Draw without scaling again
    }
    else
        QuaeroDebug() << "invalied painted image --- NULL";
}


//这个函数是qml中调用，实现图片的格式转换等主要工作。其中get_cutted_cvimage是我的图像处理函数，删掉即可。(已删除)
void PaintItem::show_image_test(int imageIndex, qreal width, qreal height)
{
try{
    QString fileName = QString("%1/cell%2.png").arg(folderPath).arg(imageIndex);
    cv::Mat image = cv::imread(fileName.toStdString());

    if (image.empty()) {
        QuaeroDebug() << "invalied painted image --- NULL";
        return;
    }

    // 如果 width 或 height 为 -1，则使用图像的原始尺寸
    if (width == -1 || height == -1) {
        width = image.cols;
        height = image.rows;
    }

    cv::Mat resizedImage;
    cv::resize(image, resizedImage, cv::Size(width, height), 0, 0, cv::INTER_AREA);
    cv::cvtColor(resizedImage, resizedImage, cv::COLOR_BGR2RGB);
    QImage qImage((const uchar*)resizedImage.data, resizedImage.cols, resizedImage.rows, resizedImage.step, QImage::Format_RGB888);

    updateImage(qImage);
    }
    catch(const std::exception& err)
    {
        QuaeroDebug() << err.what();
    }
}

main函数注册类到qml：

几个关键部分


QQmlApplicationEngine* engine = new QQmlApplicationEngine();

ptr_paint_image = new PaintItem();

qmlRegisterType("PaintItem",1,0,"PaintItem");

engine->rootContext()->setContextProperty("paint_image_show",ptr_paint_image);

const QUrl url(QStringLiteral("qrc:/main.qml"));
QObject::connect(engine, &QQmlApplicationEngine::quit, &app, &QGuiApplication::quit);

engine->load(url);

qml文件中：

第一个坑: 使用方法

注意PaintItem，用他定义的实例ID来显示加载图片。


import QtQuick 2.15
import QtQuick.Controls 2.5
import QtQml.Models 2.15
import PaintItem 1.0
import "./ctrl_item"

//省略页面其他，以及定义property int image_index: 1
Rectangle {
            id: rectangle_opencv_lightimage_show
            border.color: $main_color
            border.width: 2
            anchors.top: parent.top
            anchors.topMargin: 80
            anchors.bottom: parent.bottom
            //anchors.bottomMargin: 20
            anchors.left: parent.left
            width: rectangle_opencv_lightimage_show.height
            color: $main_color
            radius:2

            PaintItem {
                id: paintItemDelegate //从这里进行下面的函数操作才可以渲染出图片
                anchors.fill: parent
            }

            MultiPointTouchArea {
                id: imagshow_mousearea
                anchors.fill: parent
                onPressed: {
                }
            }
        }//rectangle_opencv_lightimage_show

M_button {
            id: button_last_pic
            anchors.top: rectangle_datahandle .bottom
            anchors.topMargin: 20
            anchors.left: rectangle_datahandle.left
            anchors.leftMargin: 50
            bt_width: 180
            bt_height: 56
            img_source: $icon_base + "insert_up.png"
            bt_txt: qsTr("last_pic")

            onClickedLeft: {
                if(image_index === 1)
                    image_index = 5;
                else
                    image_index --;
                paintItemDelegate.show_image_test(image_index,rectangle_opencv_lightimage_show.width-50,rectangle_opencv_lightimage_show.height-50);
                console.log("image_is:",image_index);
            }
        }

Component.onCompleted: {
        paintItemDelegate.show_image_test(image_index, rectangle_opencv_lightimage_show.width-50, rectangle_opencv_lightimage_show.height-50);
    }

第二个坑：内存溢出:

发生了很奇怪的现象，就是我进入显示页面第一次点击就会跳出，如果退出再进入，就会正常轮流显示，很奇怪。最后解决方法：减小尺寸。如果直接给控件宽度和高度的尺寸，会溢出。必须减去一些值才可以正常显示，我这里给的是-50之后正常显示。
paintItemDelegate.show_image_test(image_index, rectangle_opencv_lightimage_show.width-50, rectangle_opencv_lightimage_show.height-50);

paintitem.h

paintitem.cpp

main函数注册类到qml：

qml文件中：

第一个坑: 使用方法

第二个坑：内存溢出:

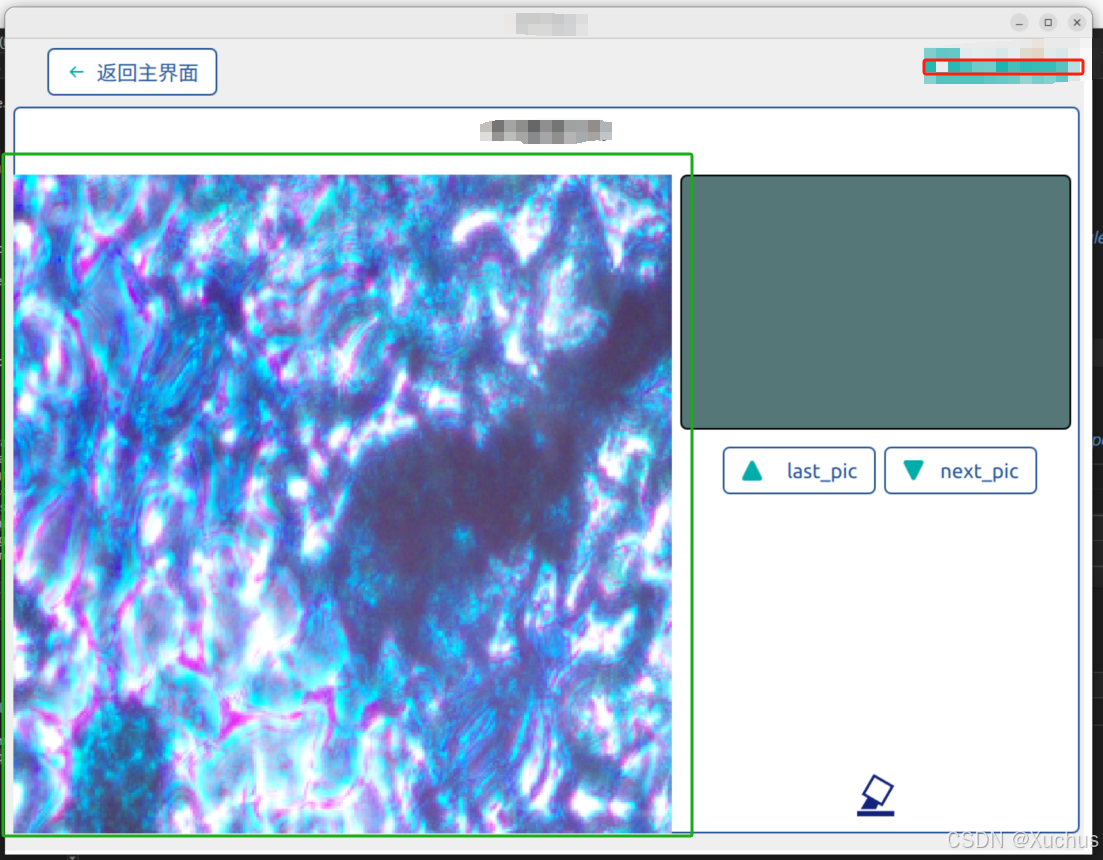

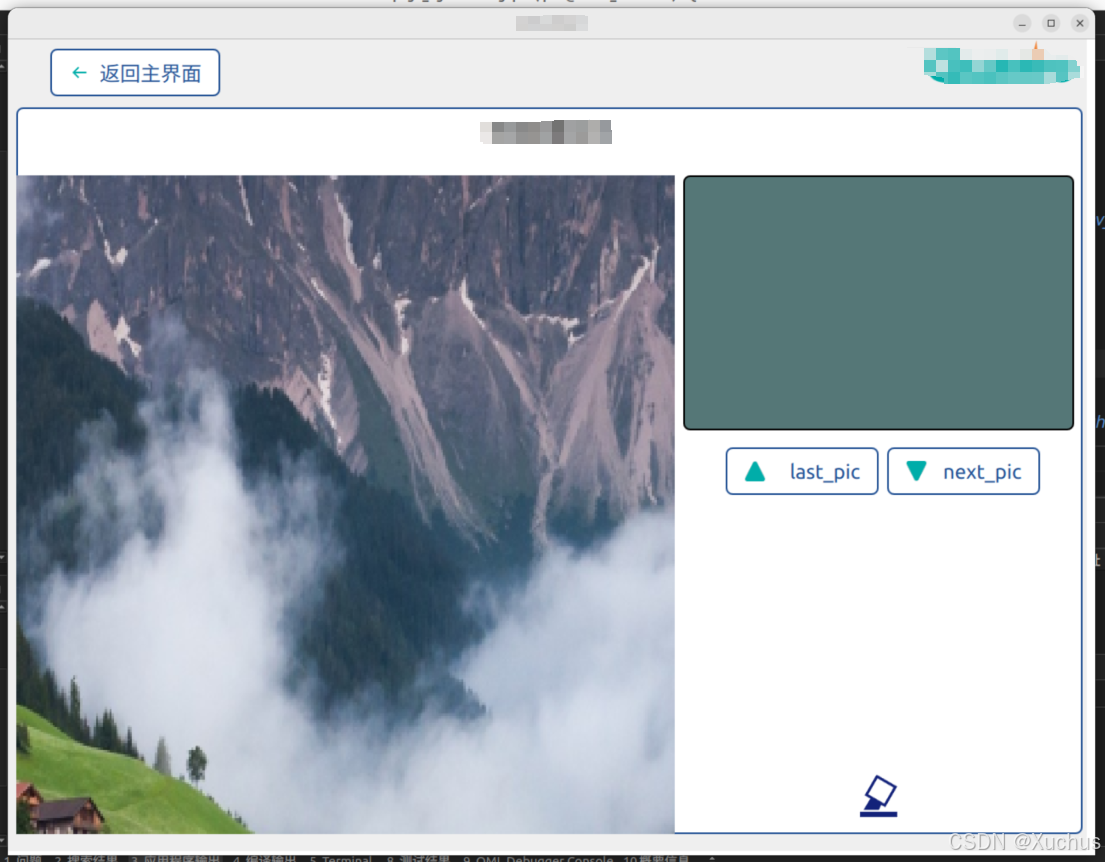

最后成功运行
