在游戏开发中，UI（用户界面） 是玩家获取游戏信息、与游戏进行交互的重要部分。Unreal Engine 5 提供了 HUD（Head-Up Display） 和 Widget Blueprint（小部件蓝图） 来帮助开发者创建 血量条、得分系统、菜单界面 等 UI 组件。在本篇文章中，我们将学习如何使用 Widget Blueprint 创建 UI，并通过蓝图更新 UI 数据，最终实现一个 血量与得分系统。

理论学习

1. HUD（Head-Up Display）
   • HUD 是传统的游戏 UI 系统，主要用于显示 玩家状态（血量、得分、时间）。
   • 主要通过 DrawText() 和 DrawTexture() 在屏幕上绘制信息。
   • 在 UE5 中，HUD 主要用于 旧版 UI 开发，新项目更推荐使用 Widget Blueprint。
2. Widget Blueprint（小部件蓝图）
   • Widget Blueprint 是 UE5 现代化 UI 开发的核心工具。
   • 允许使用 拖拽 UI 组件 设计界面，并通过 蓝图控制 UI 数据更新。
   • 主要组件：
     • Text（文本）：用于显示分数、血量等信息。
     • Progress Bar（进度条）：用于显示血量或能量。
     • Image（图片）：用于显示游戏 UI 图标。
     • Button（按钮）：用于玩家交互，如菜单按钮。

实践任务：创建血量与得分 UI

目标

1. 创建 HUD UI
   • 添加 血量条（Health Bar），动态更新角色血量。
   • 添加 得分文本（Score Text），显示当前得分。
2. 在角色蓝图中更新 UI
   • 角色受到伤害时，血量 UI 变化。
   • 角色拾取物品时，得分 UI 更新。

步骤 1：创建 UI 蓝图

1. 创建 Widget Blueprint

   1. 在 Content Browser 右键 User Interface > Widget Blueprint。

   2. 选择 User Widget，命名为 WBP_GameUI。


   3. 双击打开 UI 编辑界面。

2. 设计 UI 界面

   1. 添加Canvas Panel

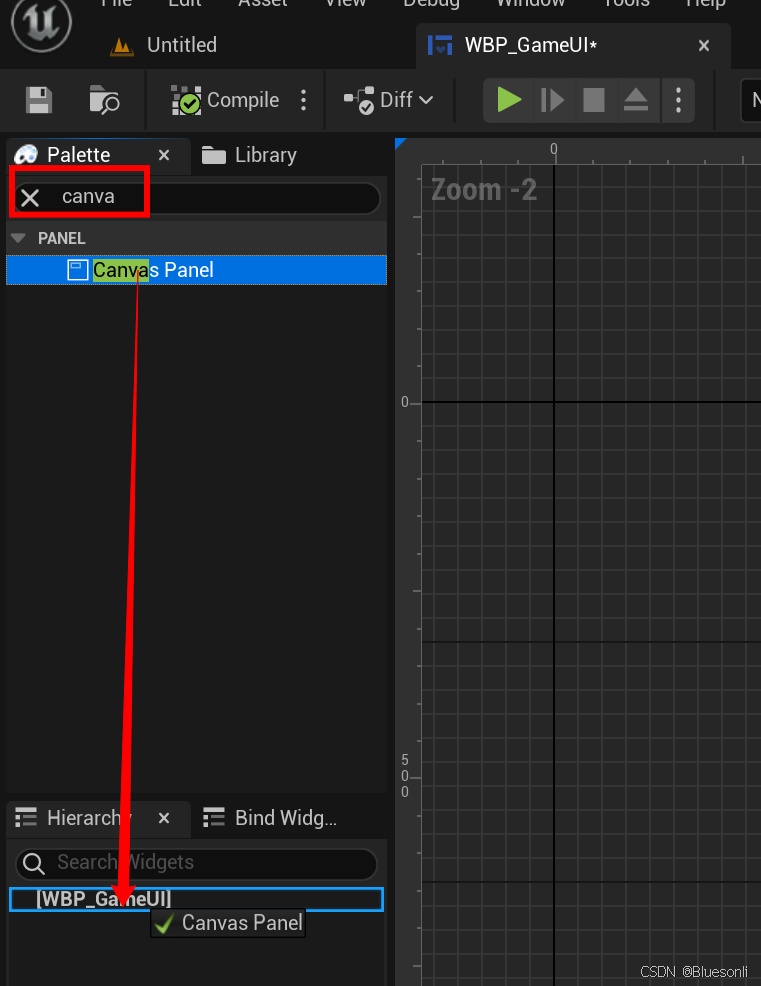

      • 在 Hierarchy 面板，拖入Canvas Panel。


   2. 添加血量条

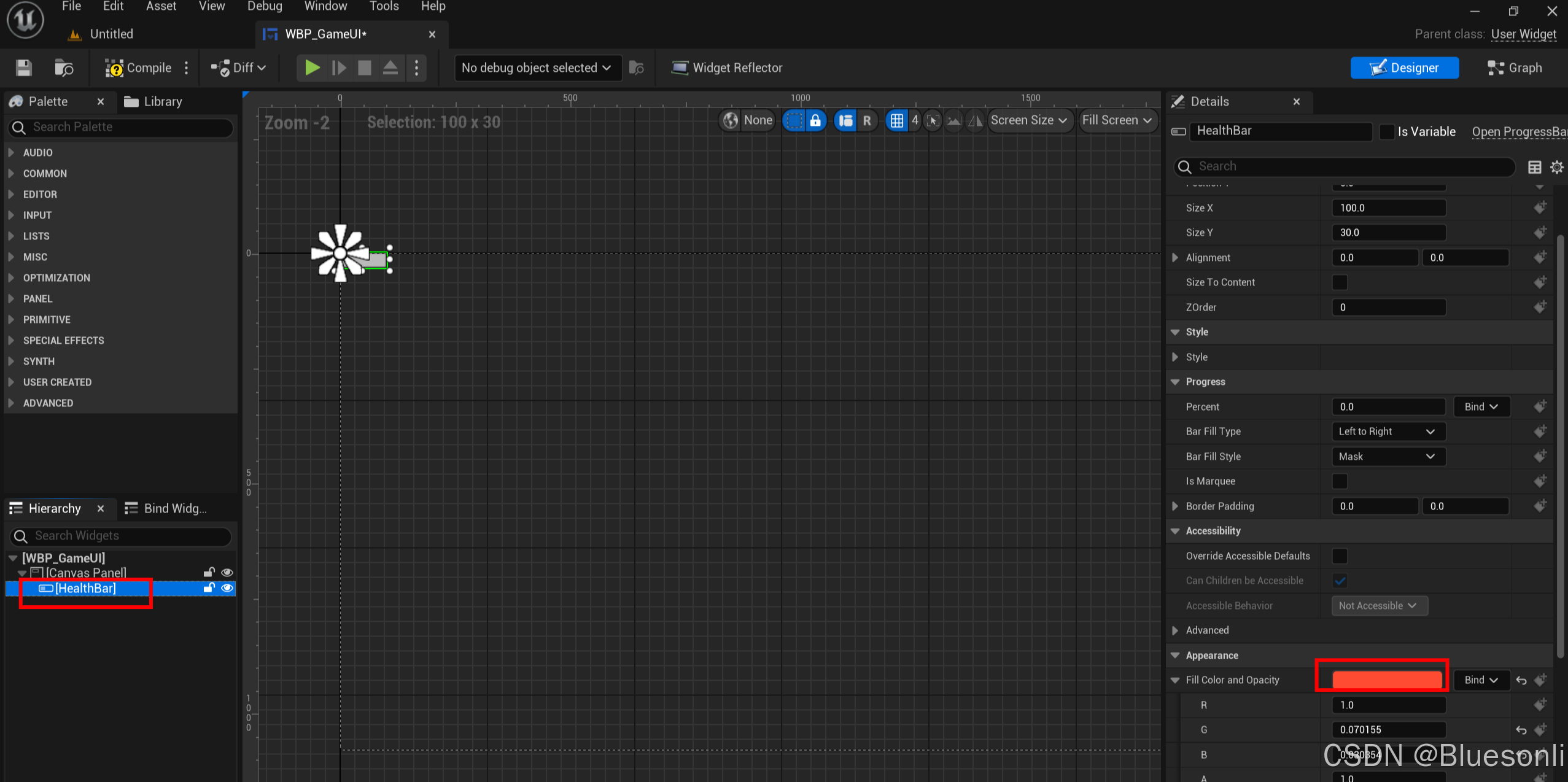

      • 在 Hierarchy 面板，拖入 Progress Bar，放到Canvas Panel下面，命名为 HealthBar。
      • 设置 Fill Color 为红色，调整 大小 适配 UI 需求。


   3. 添加得分文本

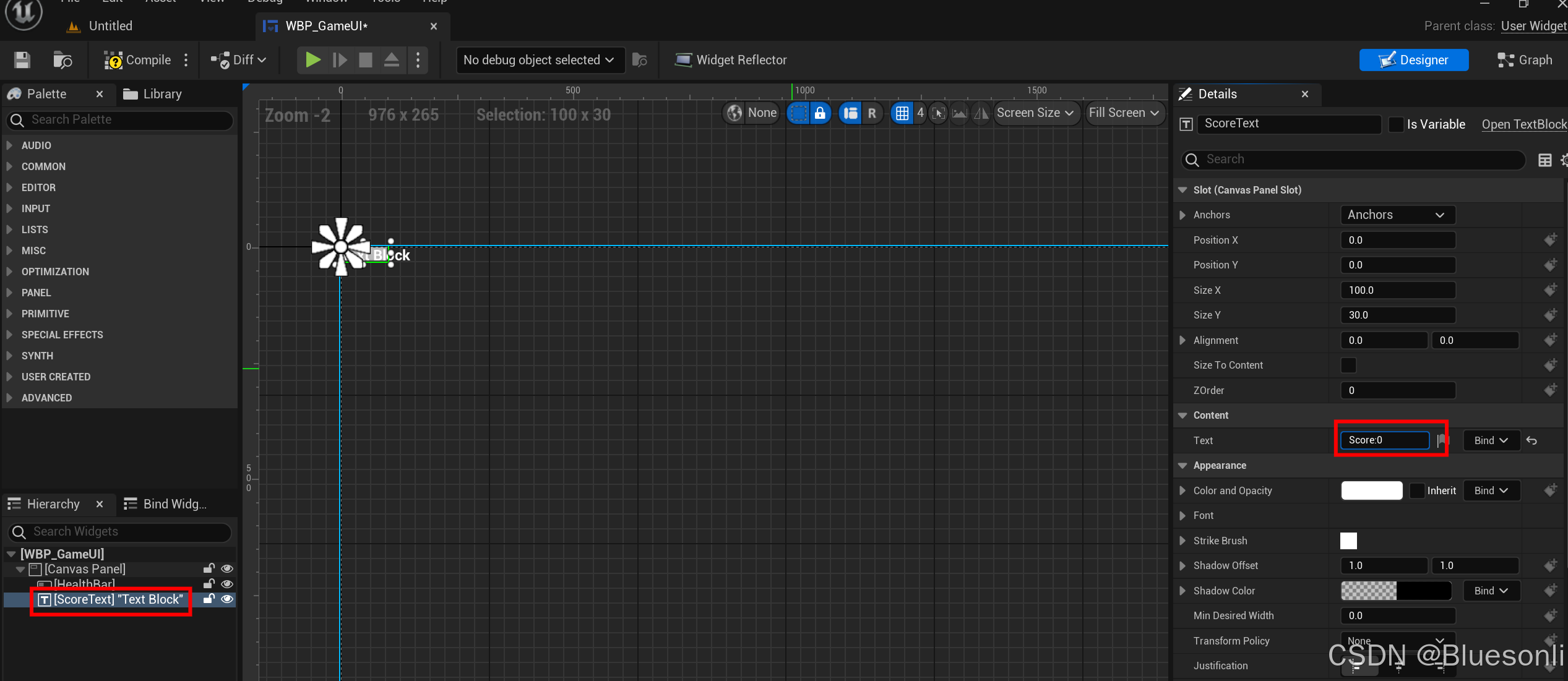

      • 拖入 Text 组件，命名为 ScoreText。
      • 设置默认文本为 “Score: 0”。


   4. 调整布局

      • 使用 Canvas Panel 进行 UI 布局。

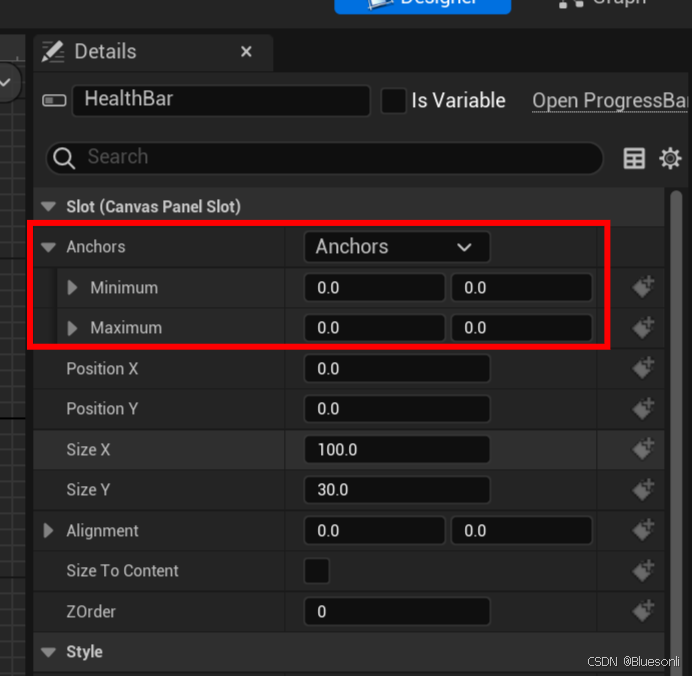

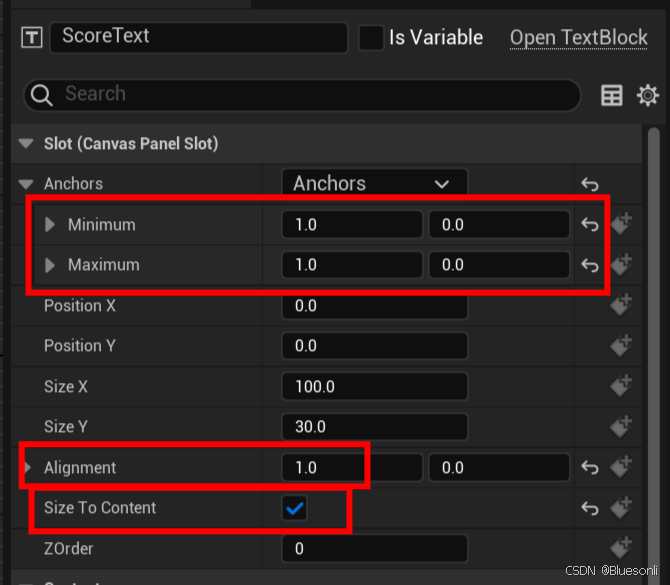

      • 将血量条放置在 屏幕左上角，得分文本放在 右上角。



步骤 2：创建 UI 更新逻辑

1. 在 WBP_GameUI 中创建变量

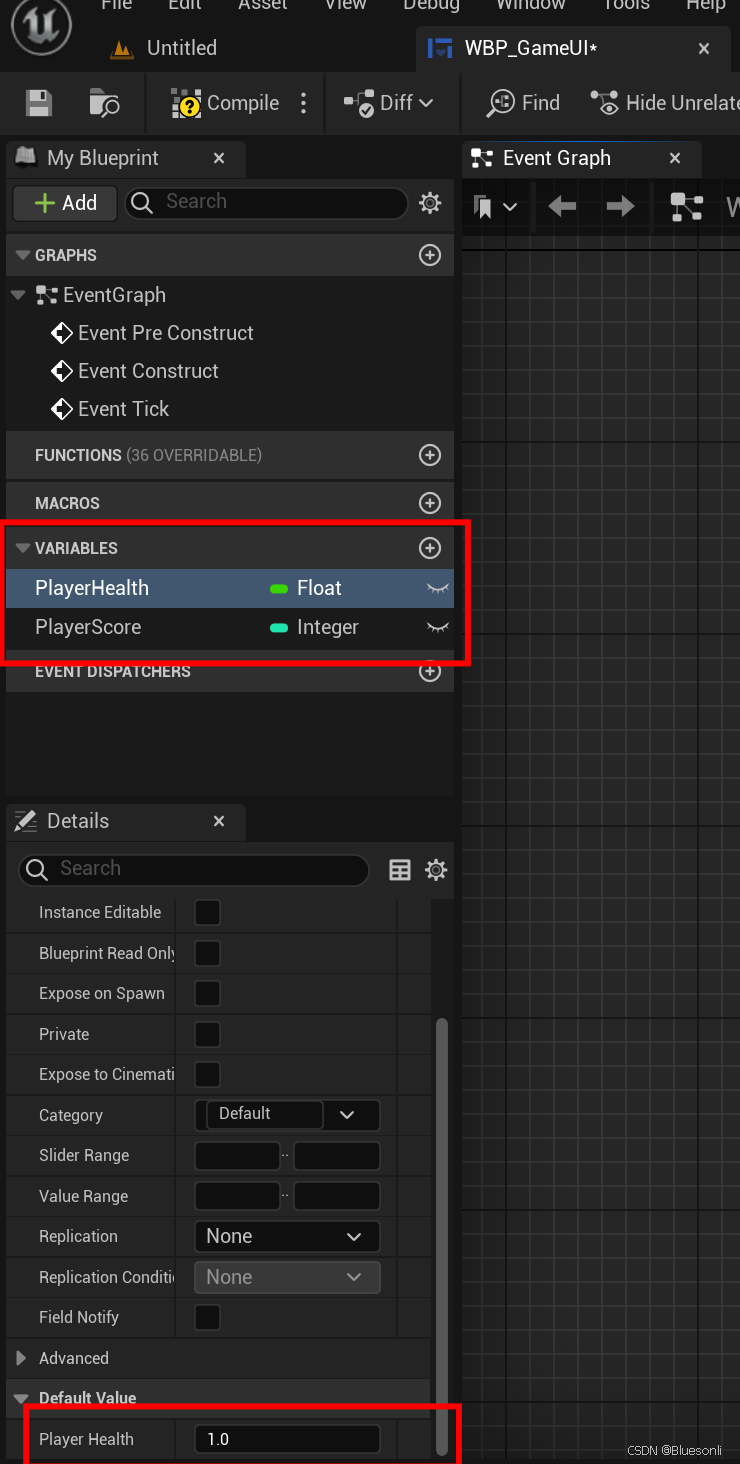

   1. 在 Graph 视图，添加以下 绑定变量：

      • PlayerHealth（Float）：角色血量，默认值 1.0（代表 100%）。
      • PlayerScore（Integer）：角色得分，默认值 0。


   2. 切换到Designer视图 绑定 血量条进度

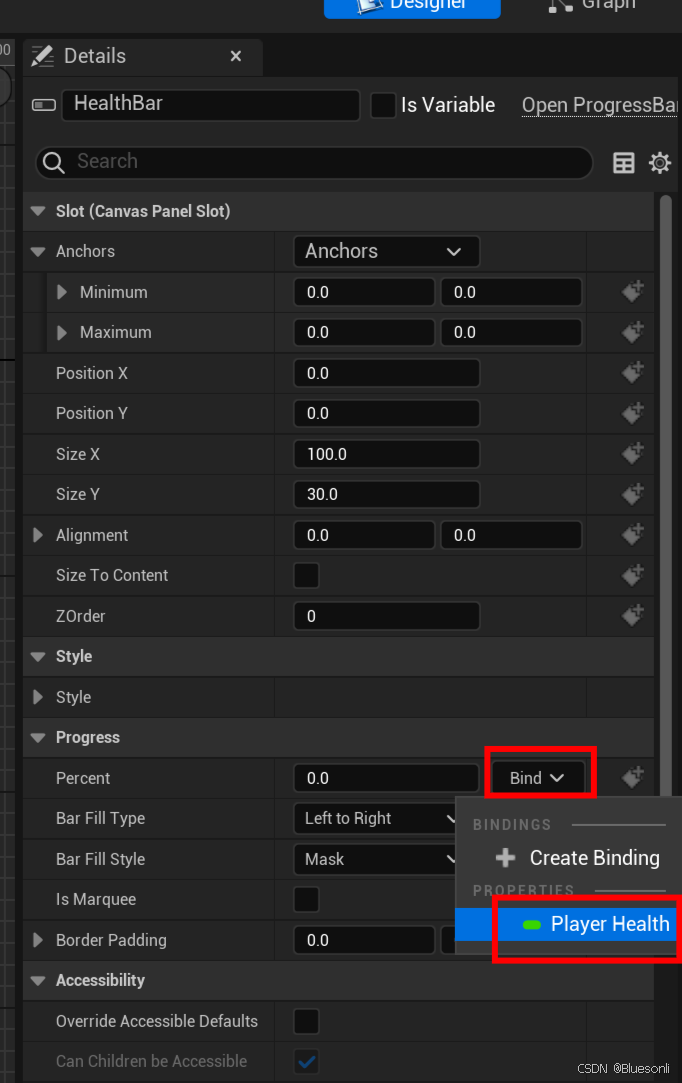

      • 选中 HealthBar，在 Details 面板 绑定 Percent：
      • 这样当 PlayerHealth 变化时，血量条 UI 也会自动更新。


   3. 绑定 得分文本

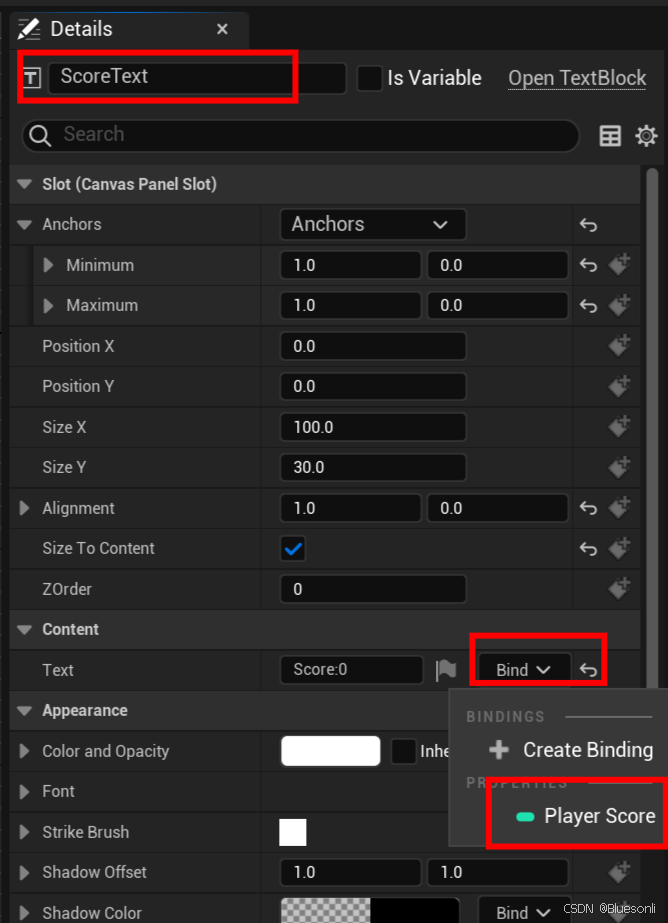

      • 选中 ScoreText，绑定 Text：
      • 这样 PlayerScore 变量更新时，文本 UI 也会更新。


步骤 3：将 UI 添加到屏幕

1. 在角色蓝图中创建 UI

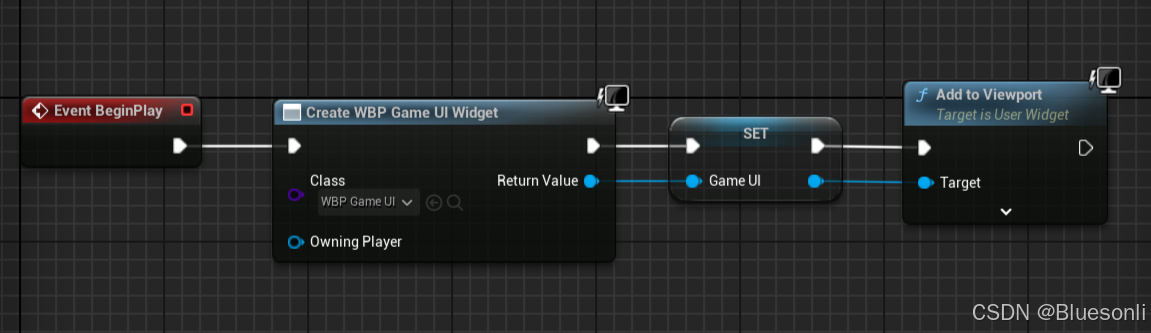

   1. 打开 BP_PlayerCharacter，在 Event Begin Play 事件中：
      • 创建 UI
      • 存储 UI 变量
      • 这样 UI 会在游戏启动时自动显示。


2. 更新 UI

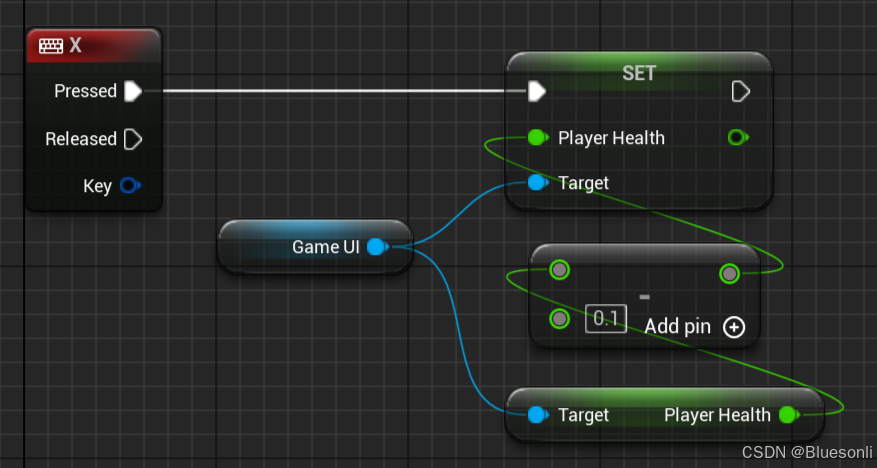

   1. 在 角色受伤事件（使用键盘X事件来模拟） 中：

      • 减少 PlayerHealth。
      • 调用 UI 变量的 Set PlayerHealth 更新血量条。

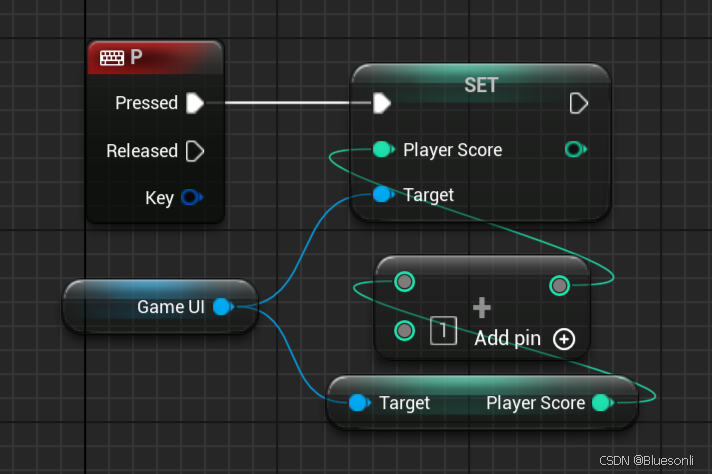

   2. 在 角色拾取物品事件（使用键盘P事件来模拟） 中：

      • 增加 PlayerScore。
      • 调用 UI 变量的 Set PlayerScore 更新得分文本。


步骤 4：测试 UI

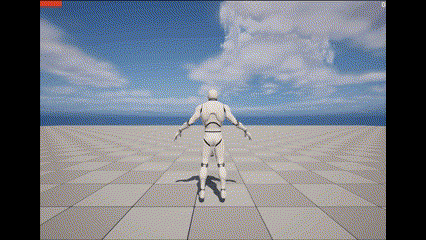

1. 运行游戏，观察 血量条与得分 UI 是否正确显示。
2. 按键盘X让角色受到伤害，观察 血量 UI 是否减少。
3. 按键盘P让角色拾取物品，观察 得分 UI 是否增加。


学习收获

通过今天的学习，你掌握了：

1. 如何使用 Widget Blueprint 创建 UI（血量条、得分文本）。
2. 如何通过蓝图变量动态更新 UI 数据。
3. 如何将 UI 绑定到角色蓝图，实现游戏交互。

下一步学习计划

接下来，我们将学习 材质与特效系统，探索如何通过 动态材质（Dynamic Material） 和 粒子特效（Particle Effects） 提升游戏的视觉表现！?
