网络空间安全|华为eNSP DHCP中继、DHCP Snooping安全及配置

一.基本配置

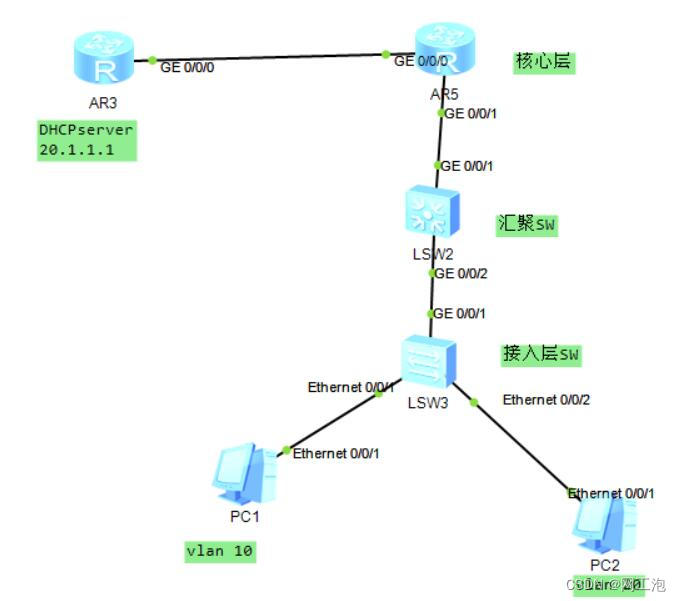

top图：

DHCP server：


#
 sysname dhcp-server
#
interface GigabitEthernet0/0/0
 ip address 20.1.1.1 255.255.255.0
 dhcp select global
#
dhcp enable
#
ip pool forvlan10
 gateway-list 192.168.10.254
 network 192.168.10.0 mask 255.255.255.0
 dns-list 8.8.8.8
#
ip pool forvlan20
 gateway-list 192.168.20.254
 network 192.168.20.0 mask 255.255.255.0
 excluded-ip-address 192.168.20.1
 dns-list 8.8.8.8
#

核心路由器


#
 sysname hexin-SW
#
interface GigabitEthernet0/0/0
 ip address 20.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.1.1 255.255.255.0
#
ospf 1 router-id 5.5.5.5
 area 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 20.1.1.0 0.0.0.255
#

汇聚层交换机：


#
sysname huiju-SW
#
undo info-center enable
#
vlan batch 5 10 20
#
dhcp enable
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 20.1.1.1
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
 dhcp select relay
 dhcp relay server-ip 20.1.1.1
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 5
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
#
ospf 1 router-id 2.2.2.2
 import-route direct
 area 0.0.0.0
  network 10.1.1.0 0.0.0.255
#

接入层交换机：


#
sysname jieru-SW
#
undo info-center enable
#
vlan batch 10 20
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
#
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#

二.DHCP安全问题及配置 DHCP Snooping

1.DHCP安全问题

DHCP应用服务在校园网运营过程中可能存在的问题？

非法的DHCP服务器

用户架设非法DHCP服务器如果存在恶意用户私自架设了一台DHCP服务器，那么将会使用户获取到错误的IP地址，导致无法接入进校园网

用户私自配置IP

用户使用静态IP地址接入部分用户手动配置IP地址，但DHCP服务器是不知道的，因此在为DHCP用户分配IP地址的时候，用户通过DHCP获取到的IP地址，在网络中是已经使用的，导致了IP地址冲突。

饿死攻击

属于Ｄｏｓ攻击的一种，攻击者通常构造DHCP　client报文，冒充大量用户去请求ＩＰ地址，从而耗尽服务器ＩＰ资源。

2.安全配置，Snooping功能：

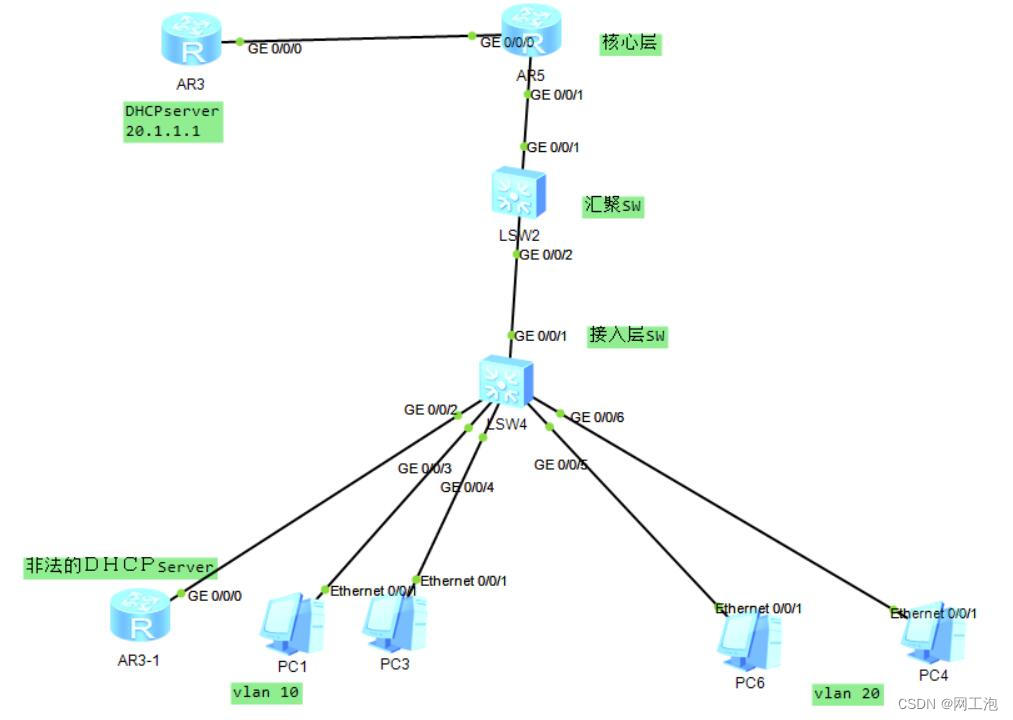

top图：

模拟非法的DHCP


#
 sysname IlegalServer
#
dhcp enable
#
ip pool ilegal
 gateway-list 172.1.1.1
 network 172.1.1.0 mask 255.255.255.0
 dns-list 1.1.1.1
#
interface GigabitEthernet0/0/0
 ip address 170.1.1.1 255.255.255.0
 dhcp select interface
#

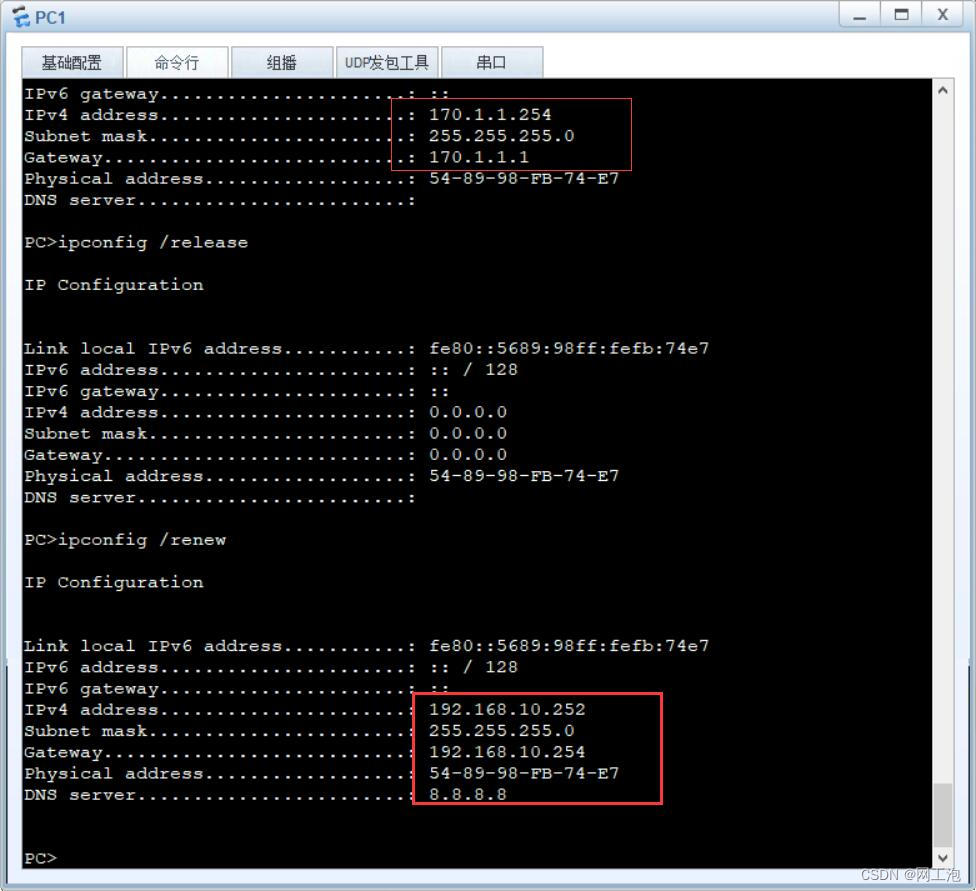

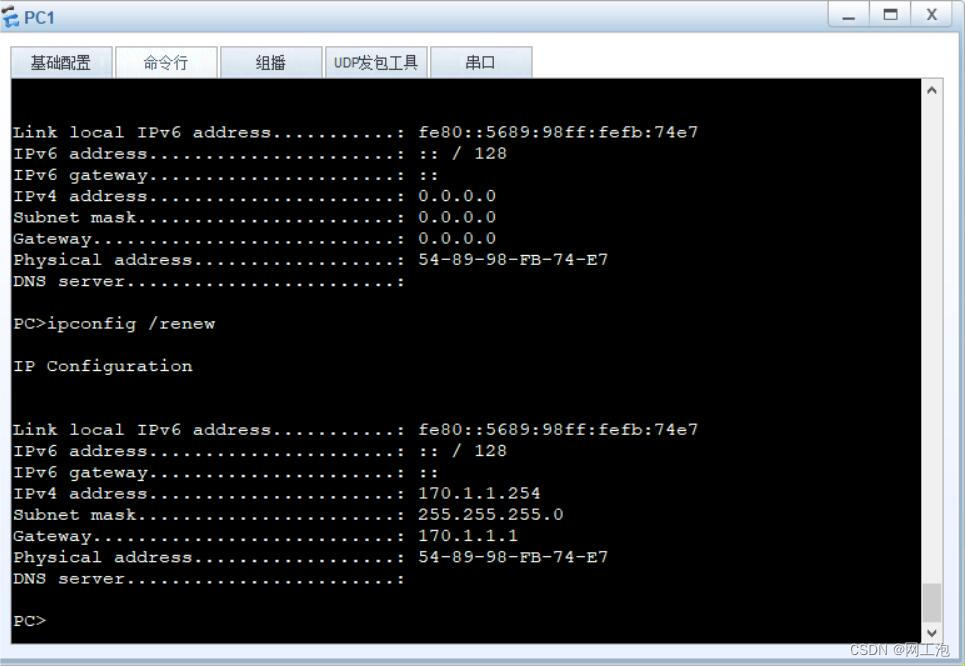

此时vlan10 的用户就有可能获得错误的IP：

防止非法的DHCP服务器接入

接入层交换机：


#
sysname jieru-SW
#
undo info-center enable
#
vlan batch 10 20
#
dhcp enable
#
dhcp snooping enable                   开启Snooping功能
#
vlan 10
 dhcp snooping enable
vlan 20
 dhcp snooping enable
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
 dhcp snooping enable                  启用Snooping功能
 dhcp snooping trusted                 设置为信任端口，默认为untrust
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/6
 port link-type access
 port default vlan 20
#

再次测试PC，获取IP

即使将DHCPserver关了，PC也不会获取到非法的服务器提供的IP。

抓包分析，可以发现交换机不转发discover报文给untrust端口

查看配Ｓｎｏｏｐｉｎｇ置信息

防止用户私自配置ＩＰ

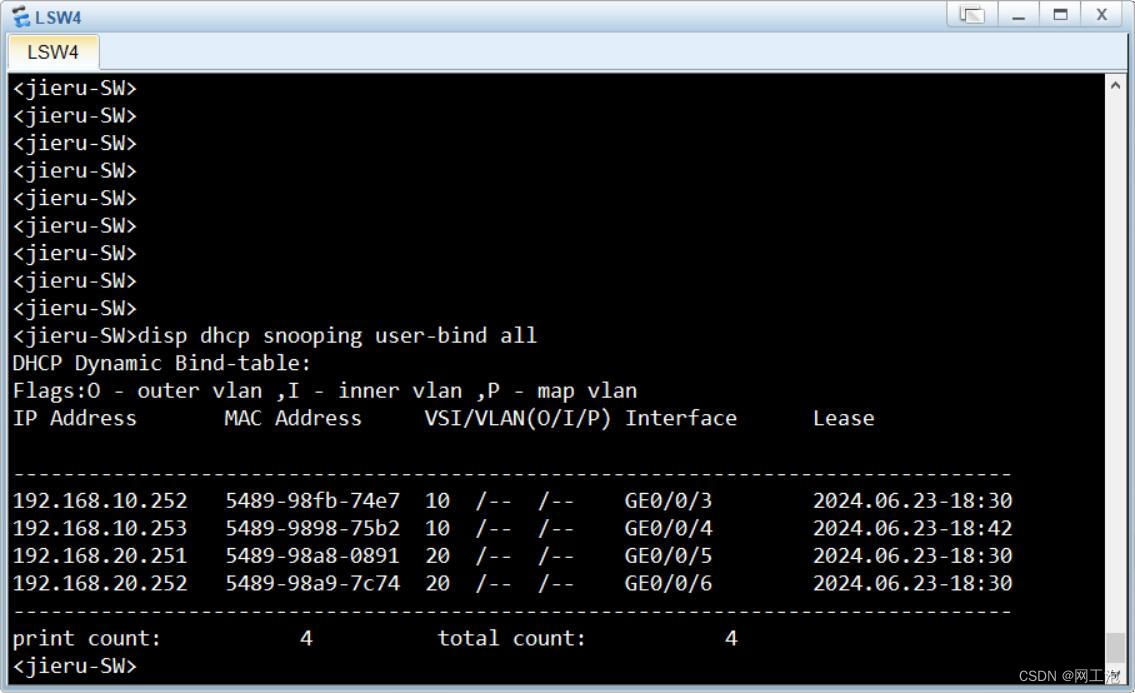

开启Snooping功能后，交换机会生成Snooping绑定表

私自配置的IP地址将不可用：

防饿死攻击

在接入层交换机下行端口设置该端口获得 dhcp地址的最大数为1，防止饿死攻击

[jieru-SW-GigabitEthernet0/0/3]dhcp snooping max-user-number 1
