STM32 ST-LINK Utility使用说明

STM32 ST-LINK Utility软件主要的功能就是量产（批量下载代码的工具）。

一、       安装... 1

二、       软件下载... 3

三、       Checksum说明... 5

• 安装

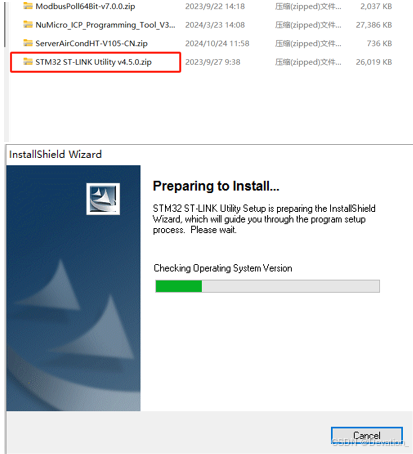

• 解压软件，双击“STM32 ST-LINK Utility v4.0.0.exe”，进入准备安装（解压）过程。

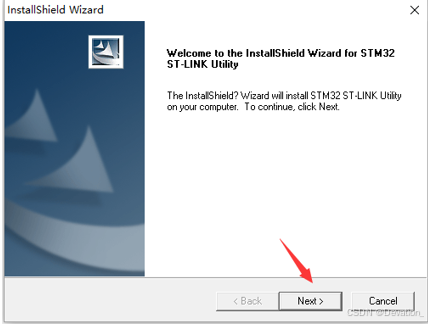

• 进入安装向导，点击“Next”。

• 同意许可，点击“Yes”。

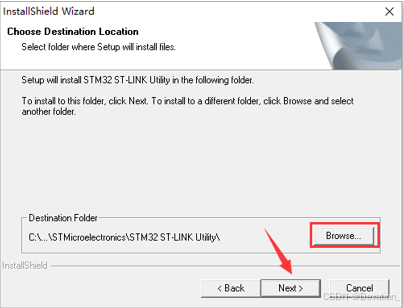

• 选择安装路径（这里默认），点击“Next”。

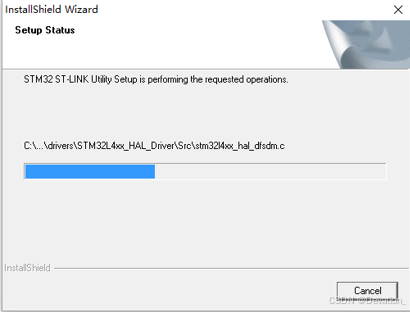

• 进入安装过程，不到一分钟时间。

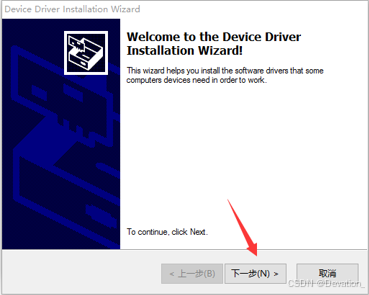

• 安装最后提示“安装驱动”，点击“下一步”，最后点击“完成”安装完成。

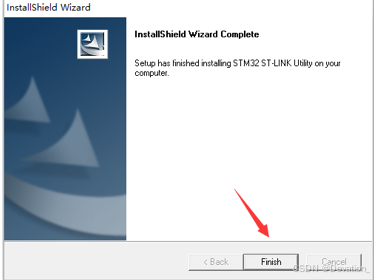

• 点击“Finish”完成上位机软件及ST-LINK驱动的安装。

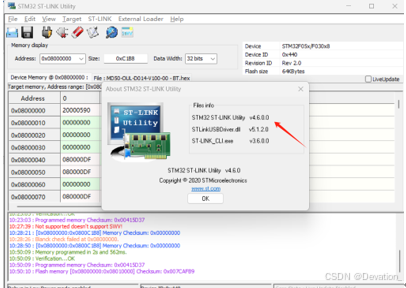

1. 查看版本：打开软件-> Help - > About

• 软件下载

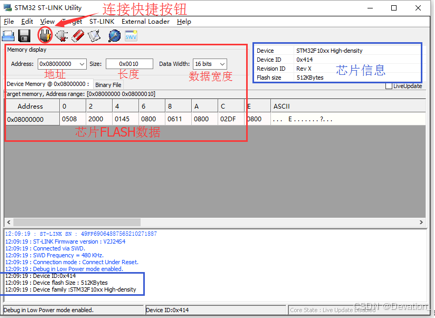

1．使用ST-Link连接硬件（STM32芯片），打开STM32 ST-LINK Utility软件，连接芯片：Tarage  -> connect或直接点击连接快捷按钮（如下图）。

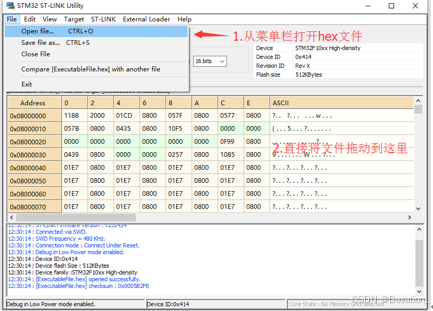

2．在上一步连接好芯片，并正确识别芯片之后，打开需要下载的程序（hex）文件。打开hex文件可以从菜单栏（File -> Open File）打开，也可以直接讲hex文件拖动到FLASH区域（就像从电脑复制文件到U盘一样）。

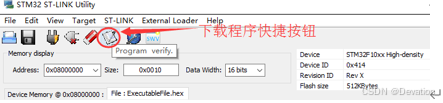

3．在上一步打开hex文件完成之后，点击“下载”（可以Taraget -> Program，也可以直接点击下载快捷按钮，如下图）

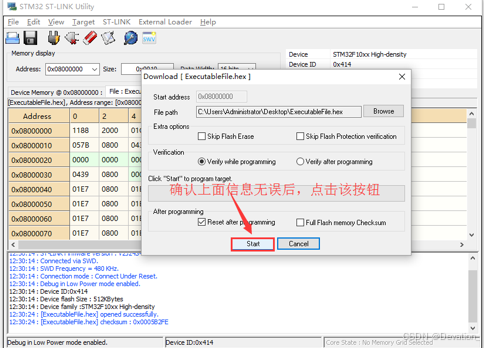

4．弹出信息确认窗口，如hex文件路径、验证方式等，确认信息无误后点击“Start”开始下载程序。

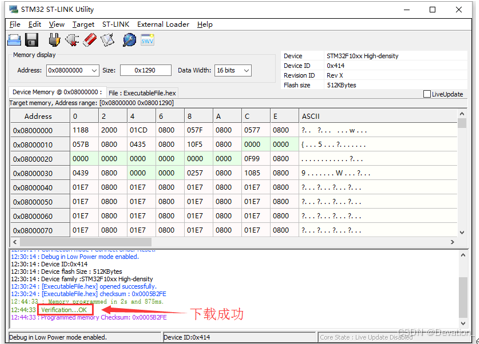

5. 下载过程时间长短与程序大小有关，一般都很快，出现“Verification...OK”，说明下载成功。

• Checksum说明

计算指定存储区的校验和值，该存储区由主窗口的存储器显示区中的地址和大 小字段来定义。基于算术和算法按位计算校验和。结果截断为32位字。 校验和值显示在日志窗口。

通过选中两个单选按钮之一选择验证方法。

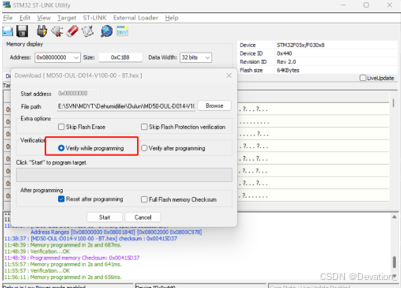

1. 在编程时验证：

快速片上验证法，可比较编程缓冲区内容（文件的一部分）与 Flash存储器内容。

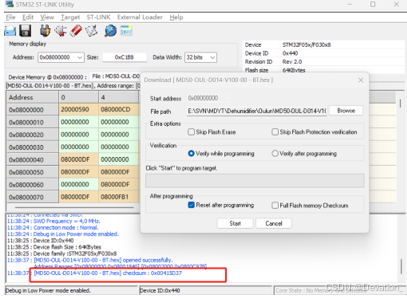

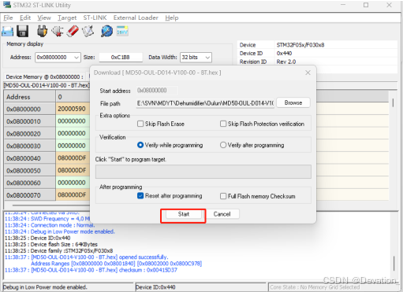

将烧录的文件拖入软件中可以看到文件名和 Checksum如下图。

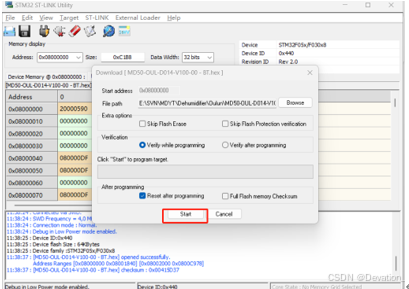

点击Start进行烧写。

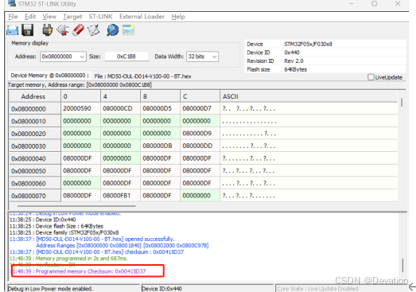

烧写完成可以看到Checksum值相同，表示软件烧写成功无误。

1. 在编程后验证

慢速但可靠的验证法，可在编程操作结束后读取所有已编程存储区，并将其与文件内容进行比较。

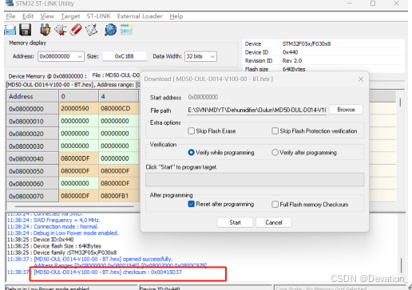

将烧录的文件拖入软件中可以看到文件名和 Checksum如下图。

点击Start进行烧写。

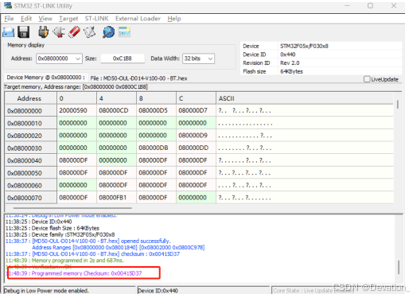

烧写完成可以看到Checksum值相同，表示软件烧写成功无误。
