对于nios的详细知识这里不做解释，网上有很多大牛写的见解。本文只举例建立一个nios工程，并在fpga上run和和固化。本次使用EP4CE10F17C8，其他芯片同理。
在fpga跑一个nios软核需要硬件部分和软件部分。硬件即quartus工程建立代码综合，布局布线再将sof文件烧录进fpga实现nios硬件基础。
软件则通过eclipse进行代码工程添加和编写。
一、Quartus工程建立
1、建立工程文件夹nios_text，方便管理，名字任取，但请看图片下面注释。
注意：工程路径不要有中文和空格，之前使用vivado时出现过很恶心的问题，以防万一这里也不要有！

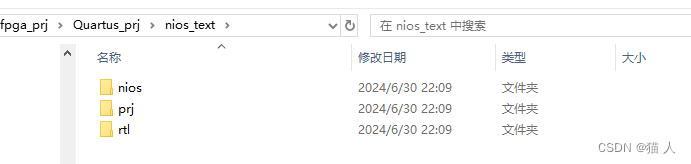

2、在nios_text文件夹中建立这三个文件，分别存放工程、nios相关文件、verilog代码

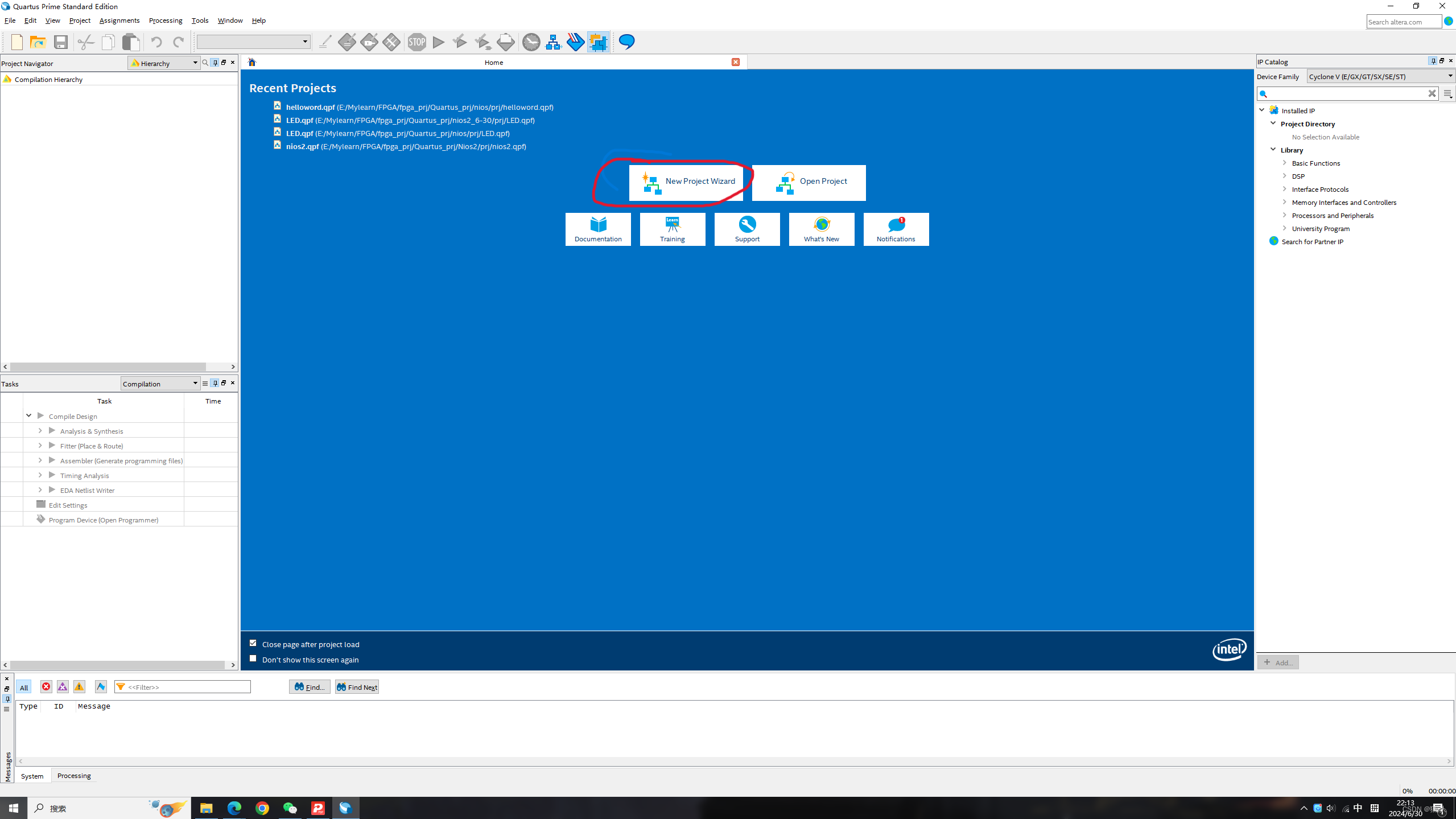

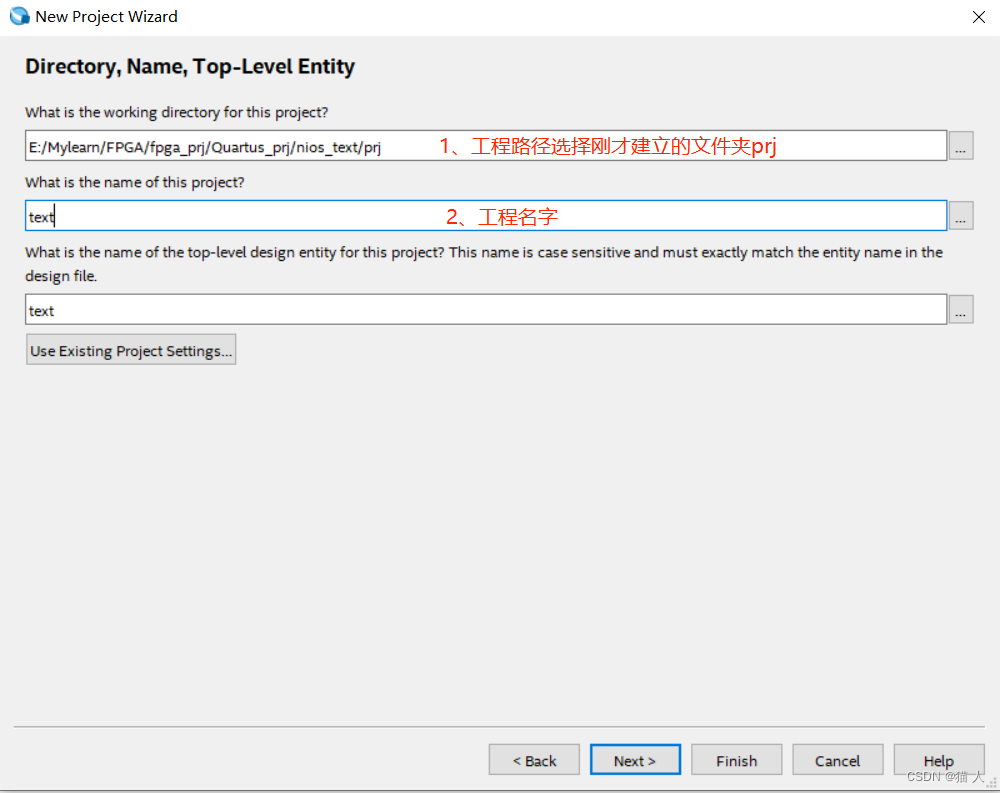

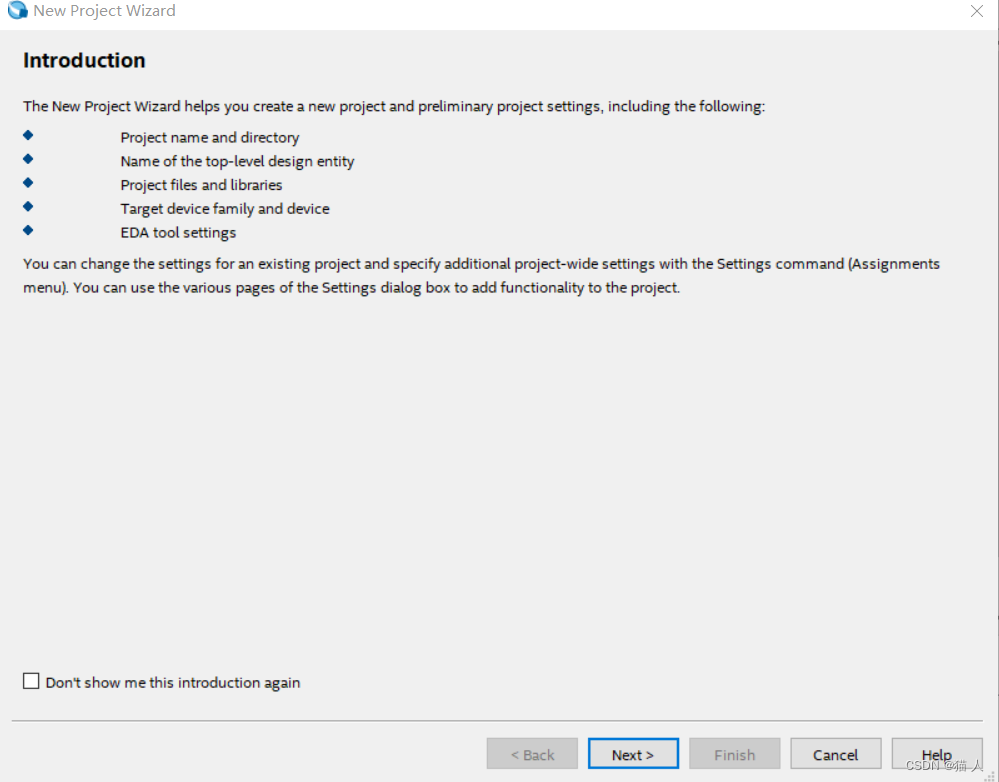

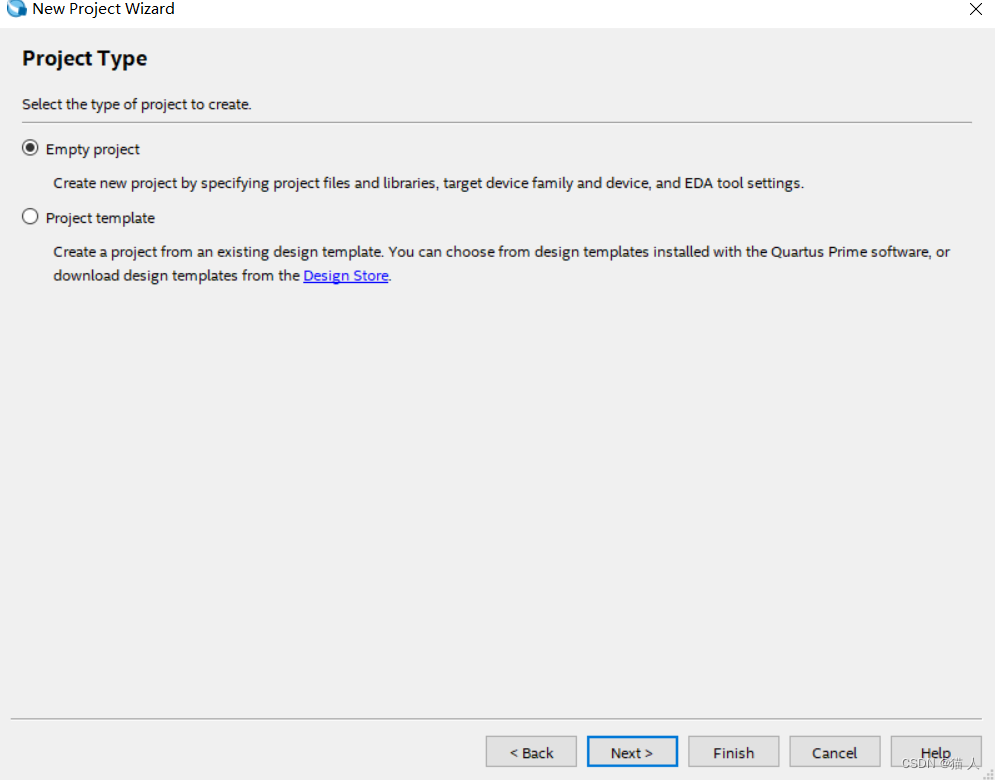

3、打开Quartus 点击new project wizard

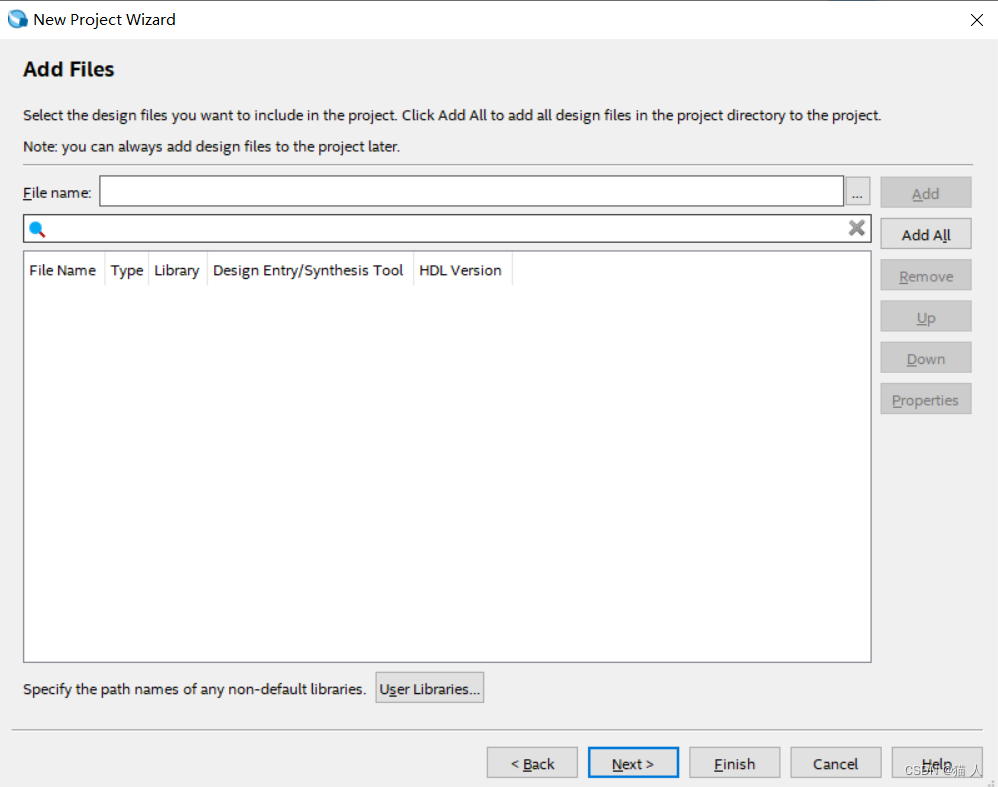

下一步
下一步
下一步

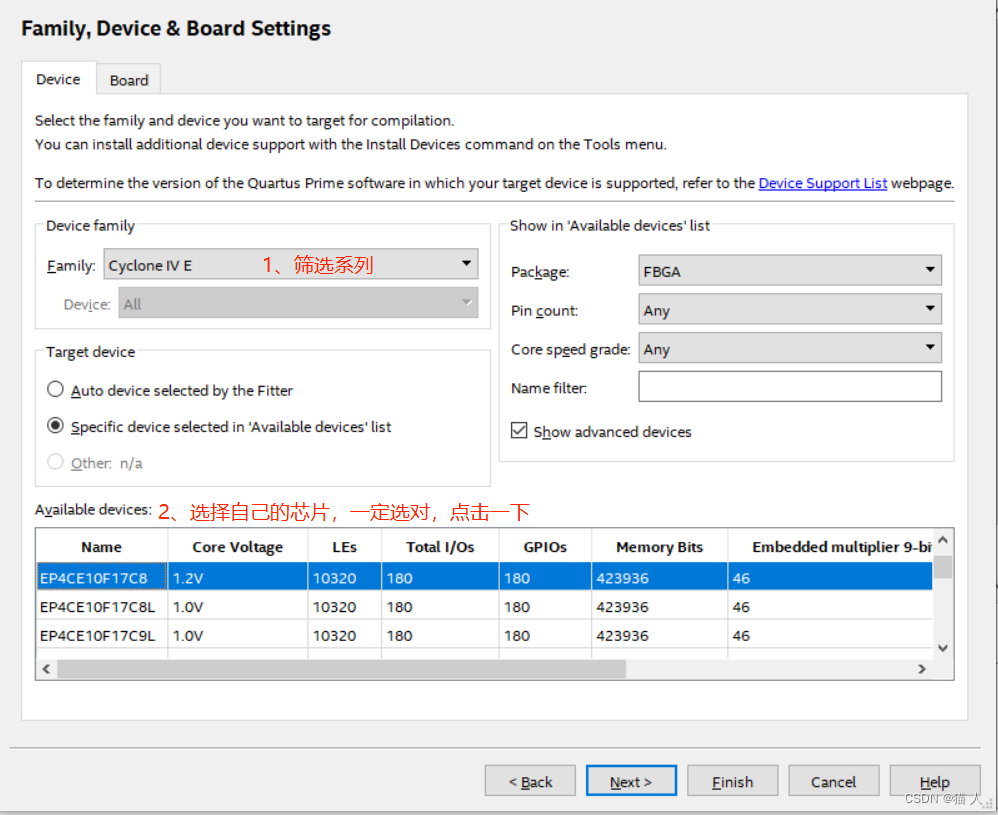

下一步
下一步，下一步，finish工程建立完成。
二、硬件部分

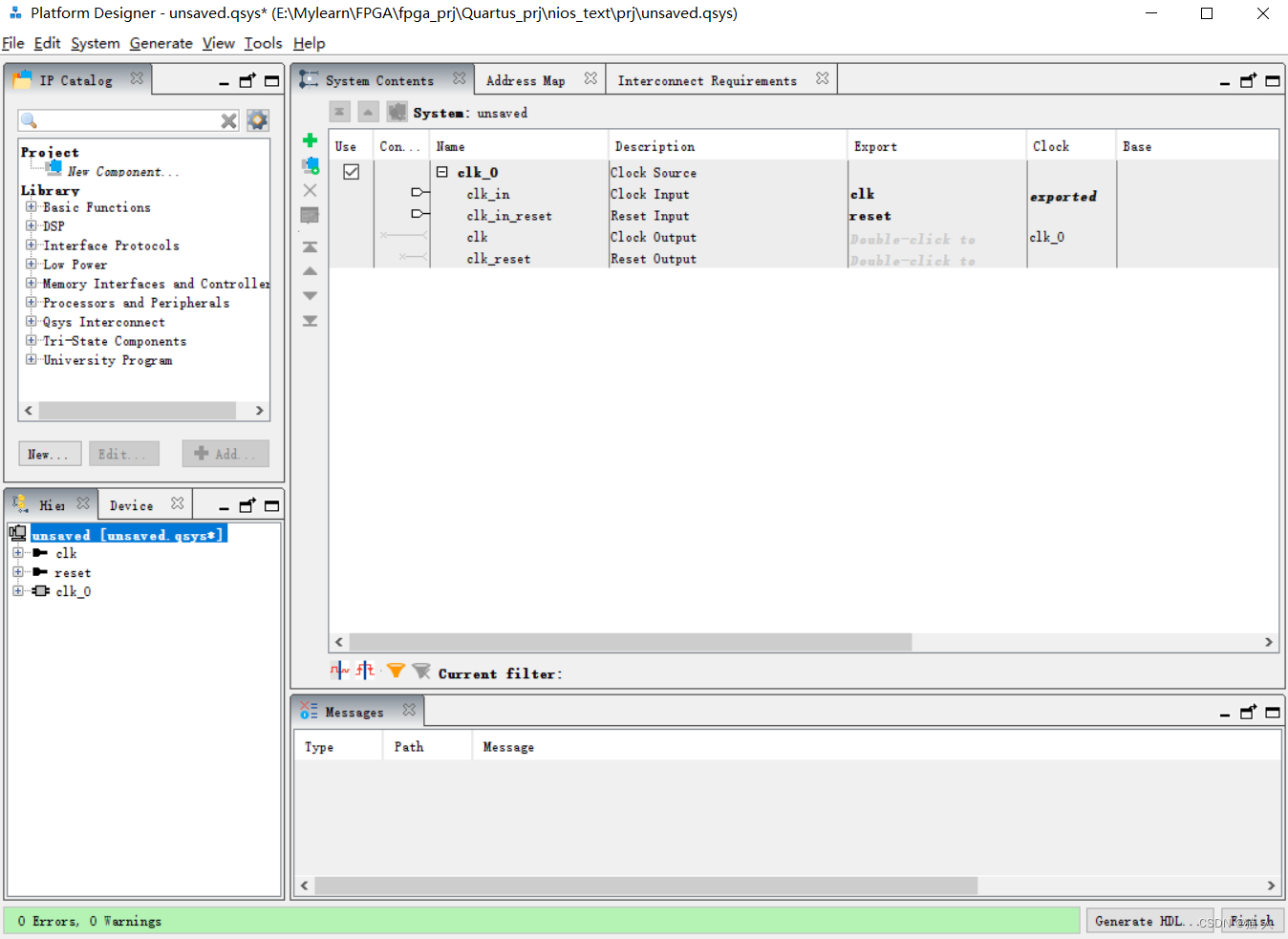

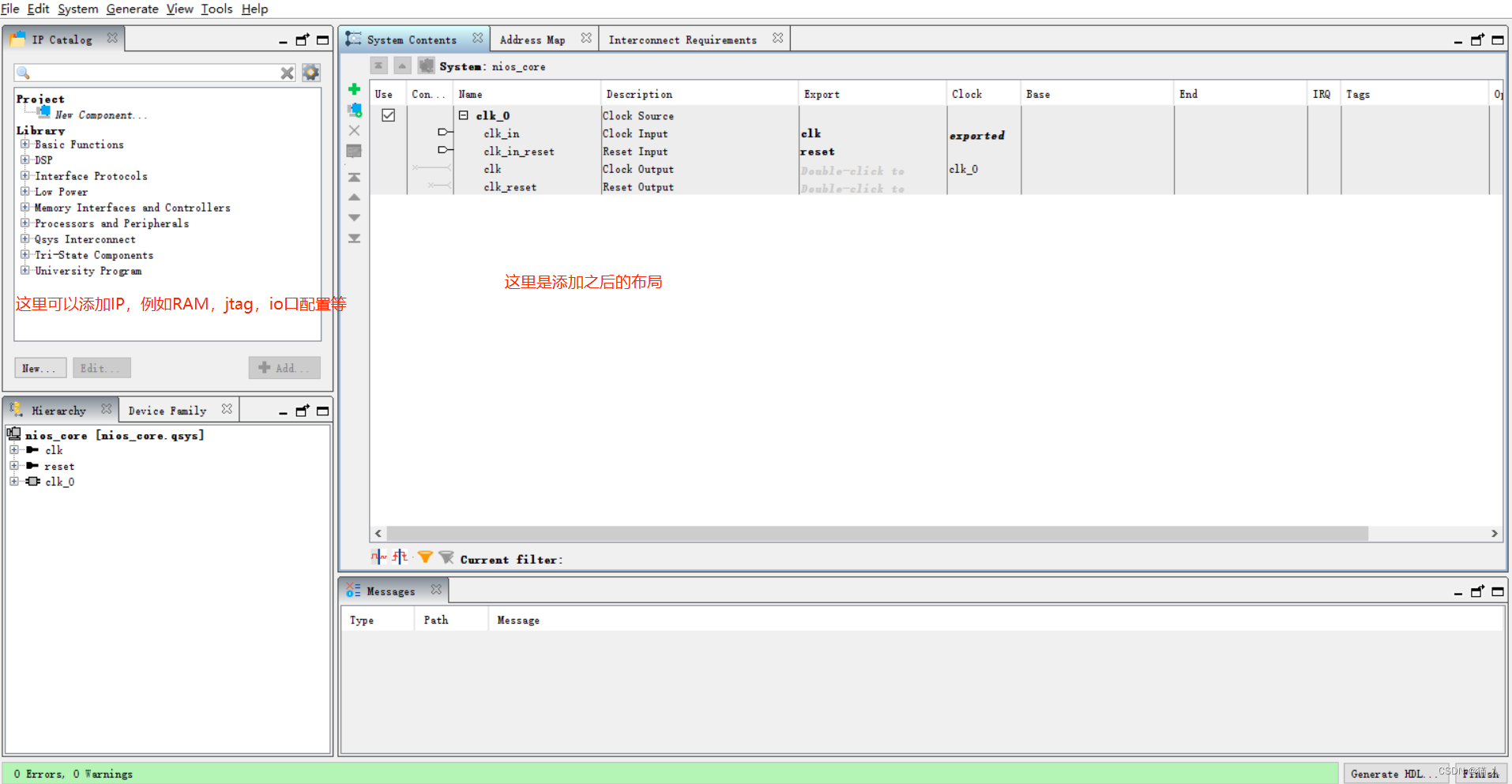

1、选择上方选项卡Tools—Platform Designer，打开Nios ii设计界面
2、ctrl+s 保存设计文件，命名nios_core,路径选择文件夹nios

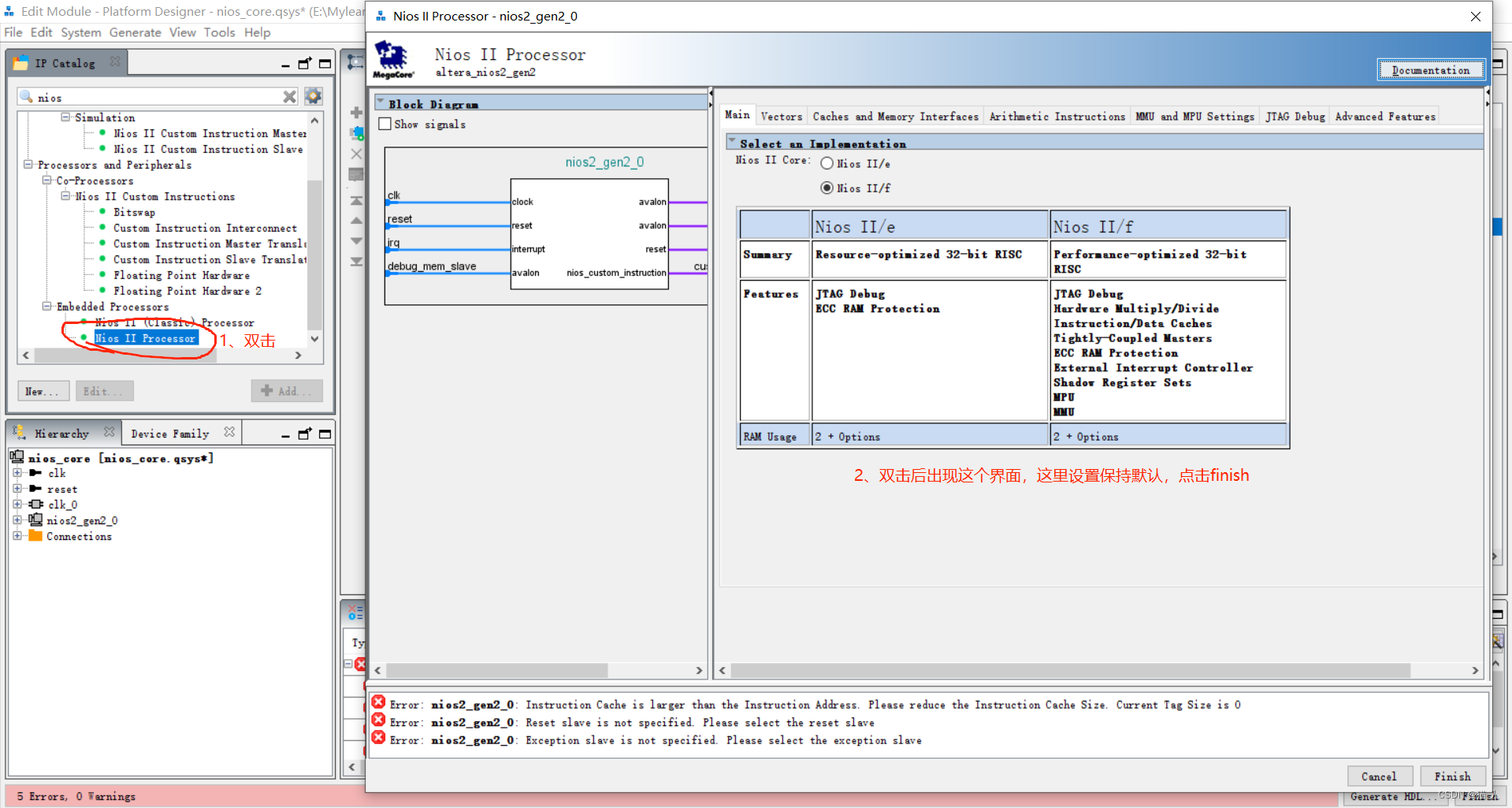

3、在左上的选项卡IP Catalog搜索nios II，双击nios II Processor，

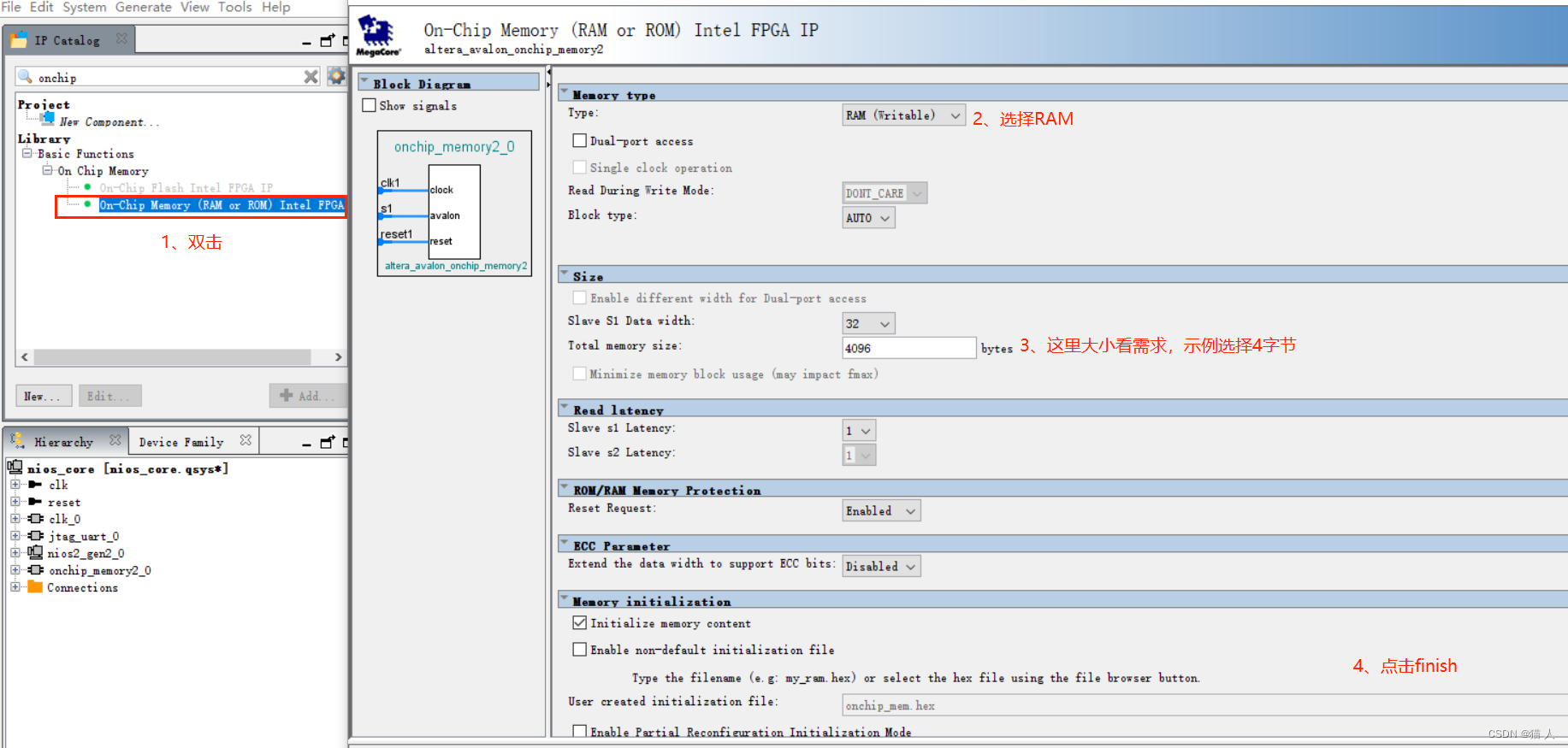

4、搜索onchip，双击on-chip memory(RAM OR ROM)Intel FPGA

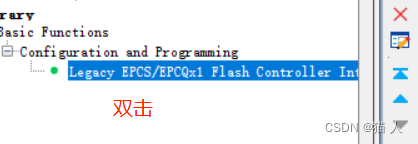

5、搜索epcs，nios固化用，双击，然后保持默认，点击finish
4、搜索JTAG ,双击JTAG UART intel FPGA IP（一定要点准，不然会弹出上一次的ip选项卡） 然后保持默认，点击finish。

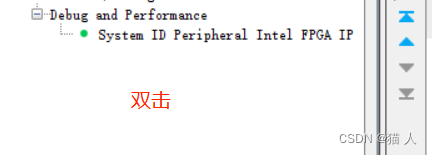

7、搜索sysid ，双击，然后点击finish。IP添加完成。
，

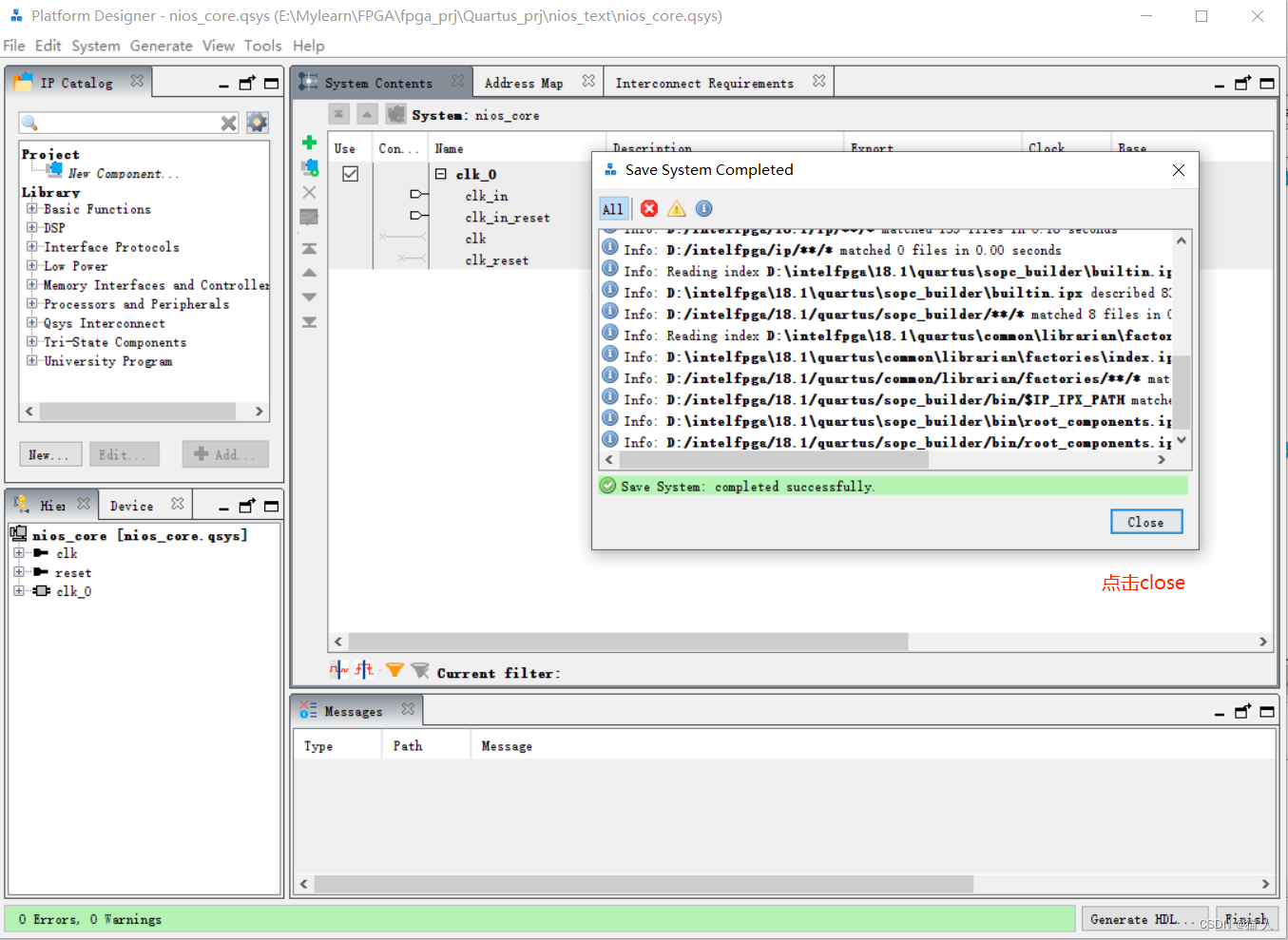

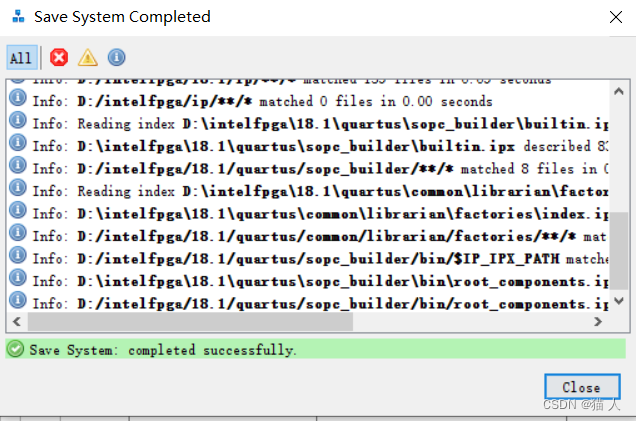

8、ctrl+s保存，然后点击close

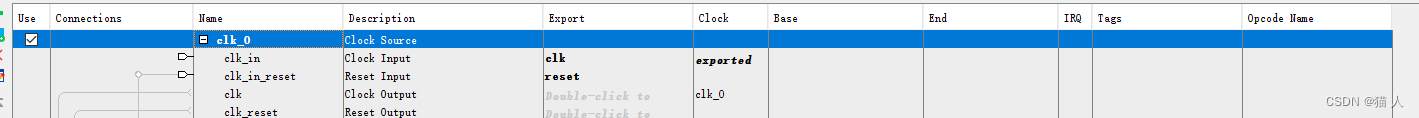

9、对每个IP右键选择rename改名字，选中这里，变成蓝色后右键
改成如下图，然后Ctrl+s保存

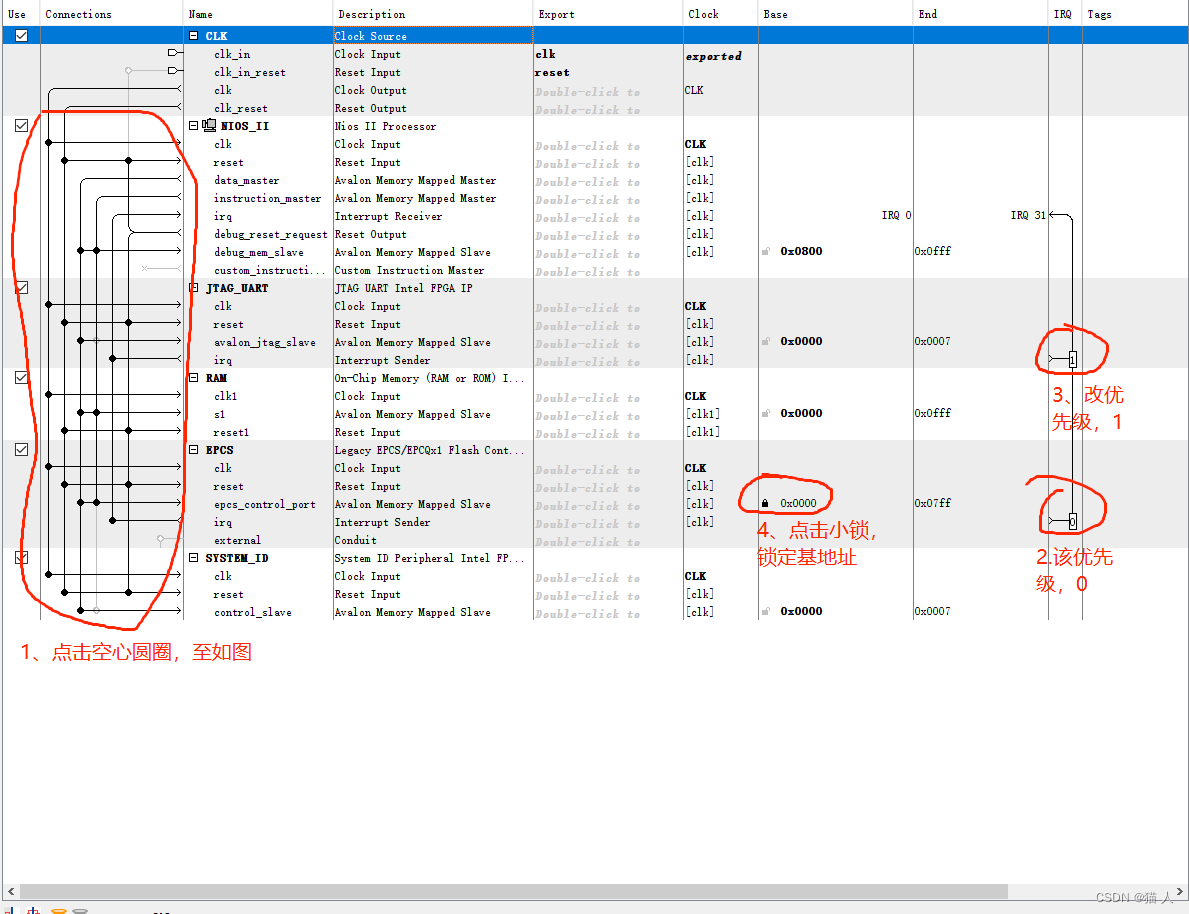

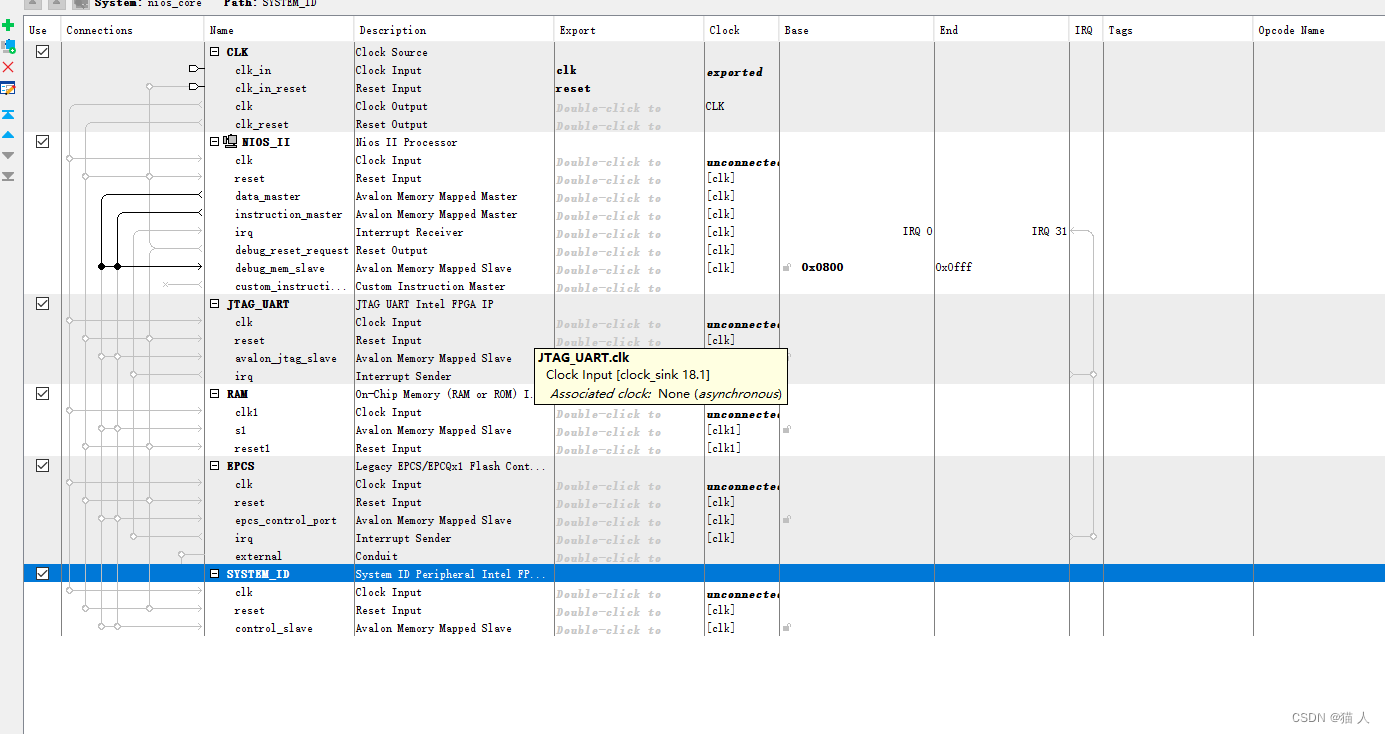

10、连线，点击空心小圆点，该优先级和锁定EPCS的基地址。然后ctrl+s

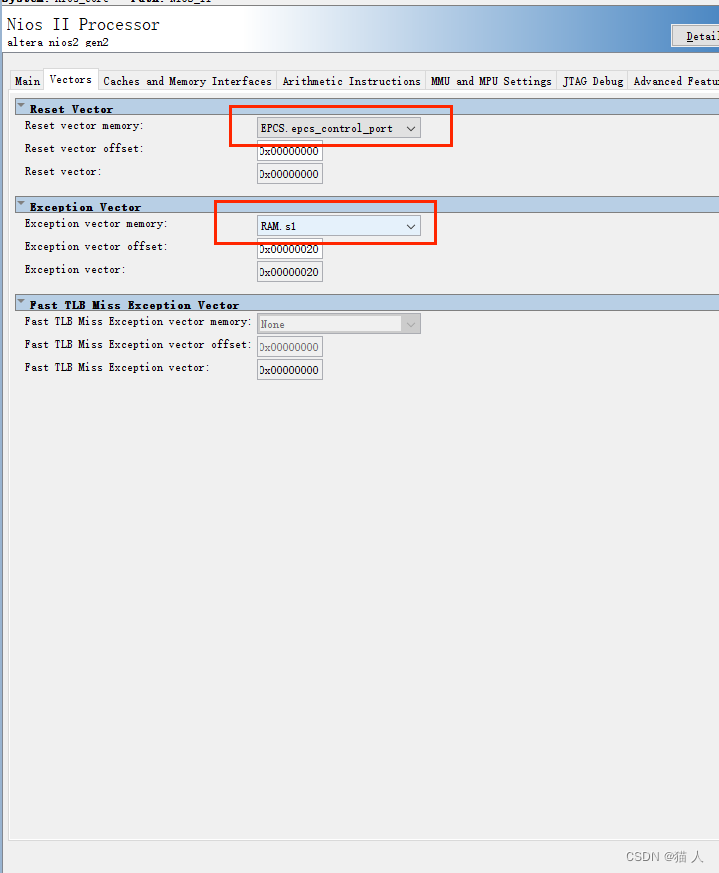

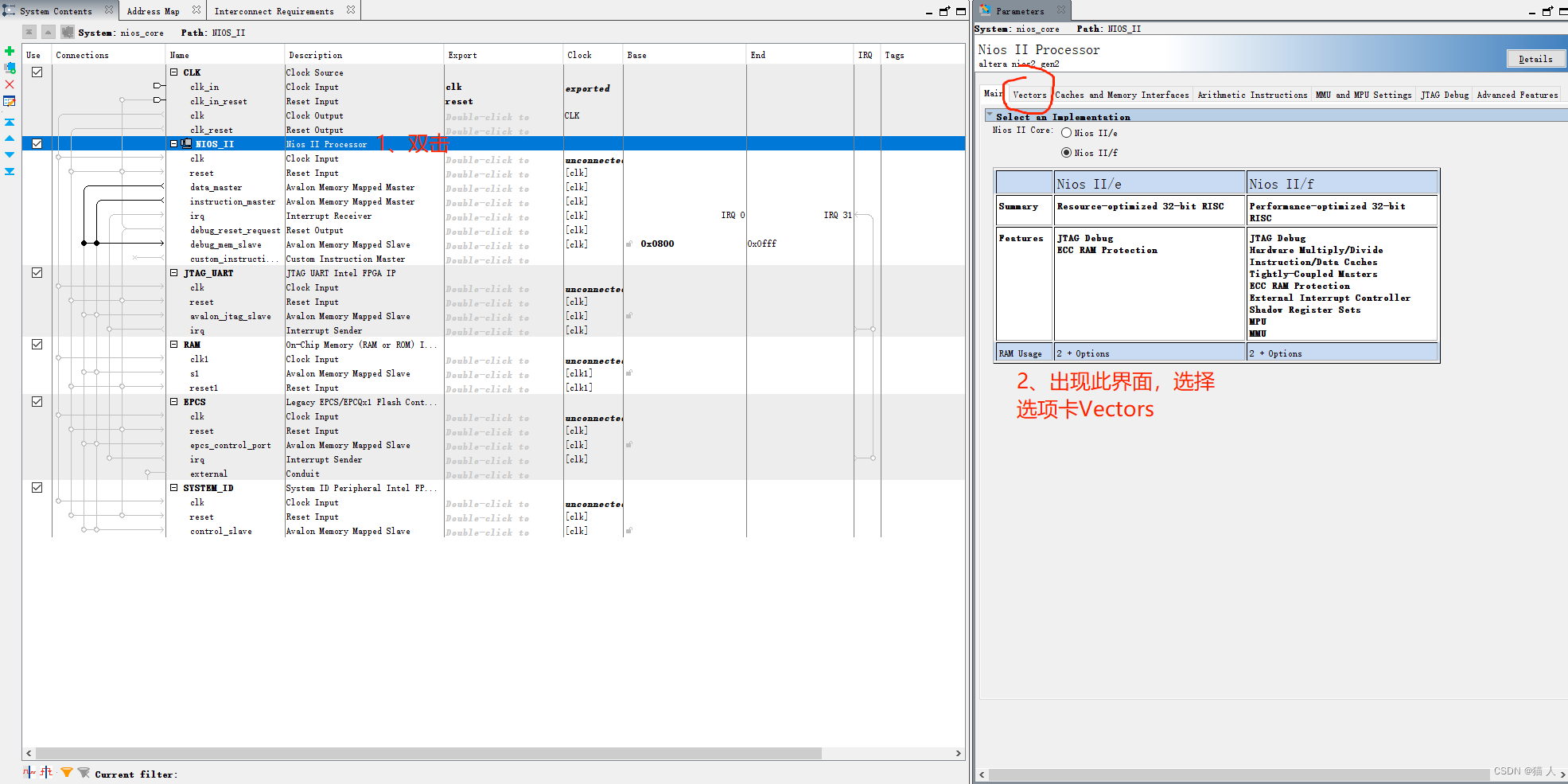

11、双击NIOS_II
配置如图，然后ctrl+s
12、此使底部message还有报错，点击上方System选项卡，选择Assign Base Addresses,然后ctrl+s

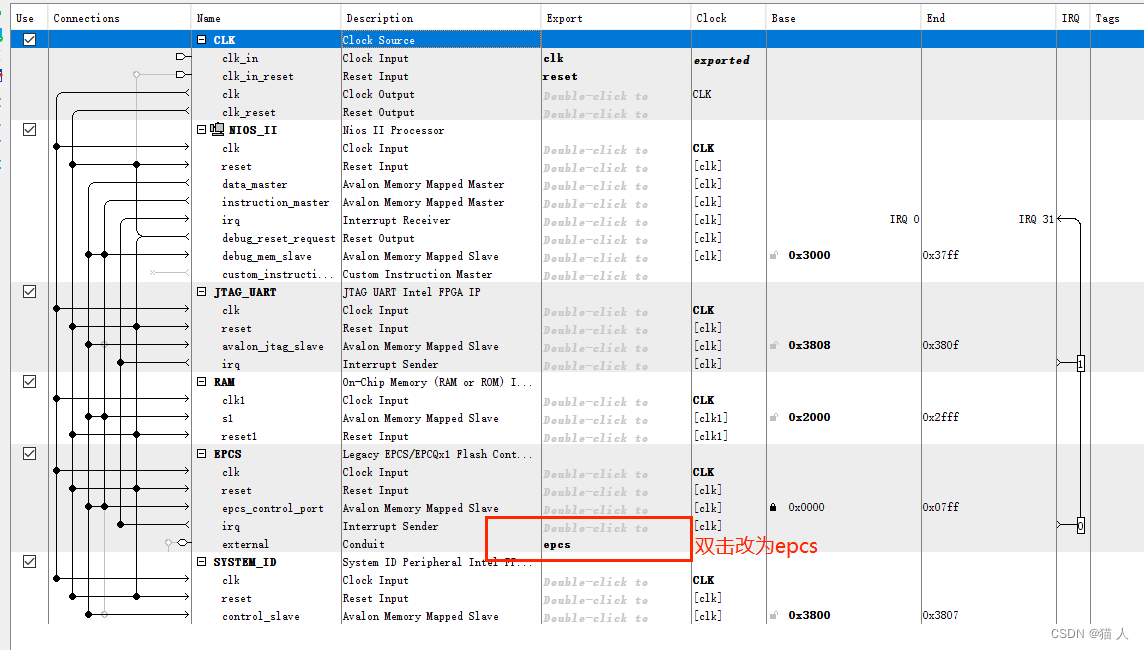

13、此时下方message选项卡有一个warning，需要给EPCS的IP一个输出，然后ctrl+s

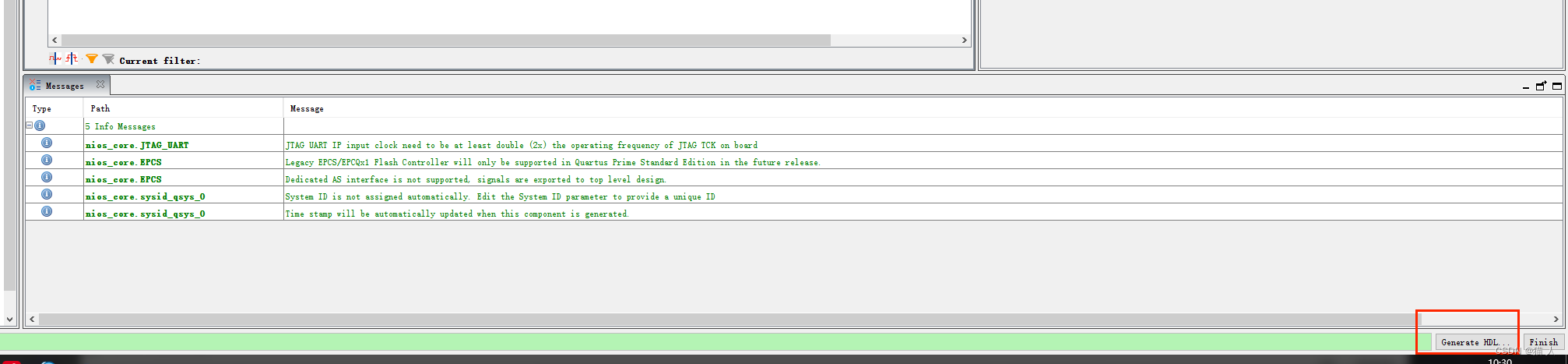

14、点击Generate HDL

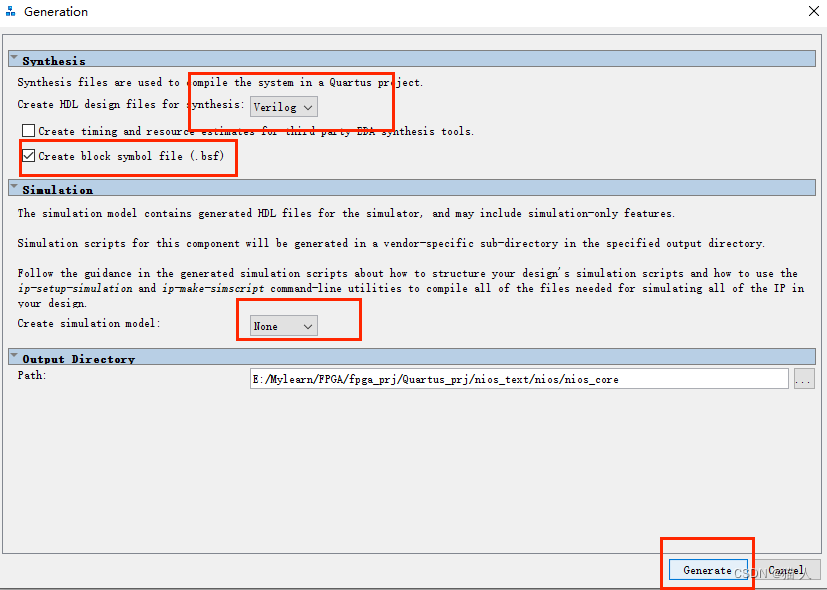

一般默认，然后点击Generate，等待完成后可以退出Platform Designer

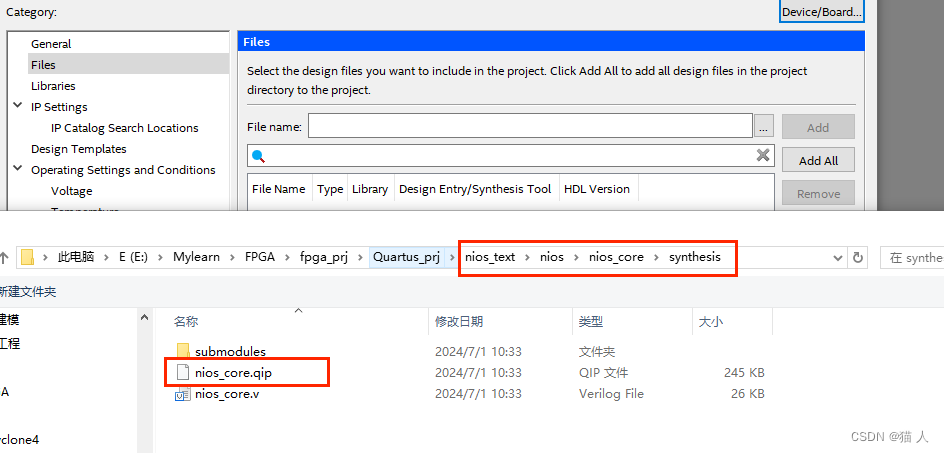

15、添加qip文件
路径如图，双击qip文件后，先选择Apply，然后点击OK

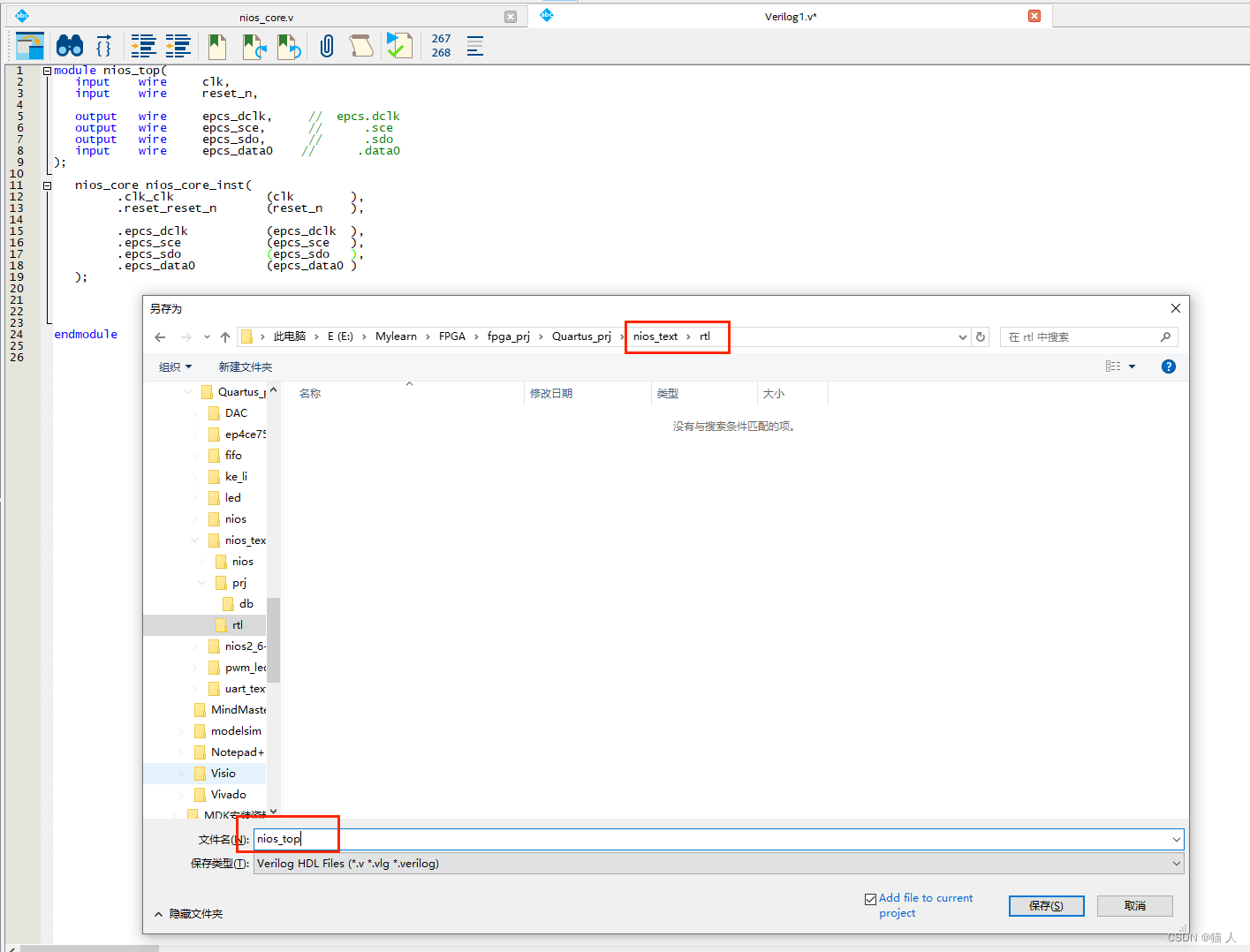

16、新建verilog文件，作为顶层文件，Ctrl+N，选择verilog HDL文件，代码如图，下面给出可复制代码，ctrl+s保存路径如下，改名nios_top.v
module nios_top(
input wire clk,
input wire reset_n,
output wire epcs_dclk, // epcs.dclk
output wire epcs_sce, // .sce
output wire epcs_sdo, // .sdo
input wire epcs_data0 // .data0
);
nios_core nios_core_inst(
.clk_clk (clk ),
.reset_reset_n (reset_n ),
.epcs_dclk (epcs_dclk ),
.epcs_sce (epcs_sce ),
.epcs_sdo (epcs_sdo ),
.epcs_data0 (epcs_data0 )
);
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25

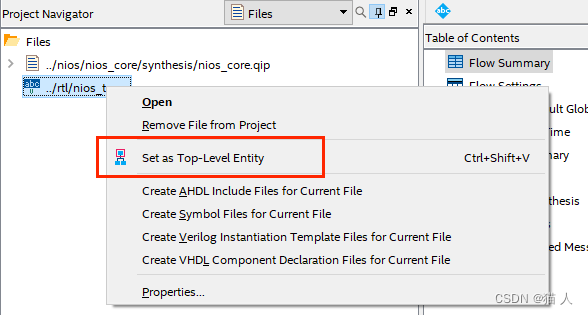

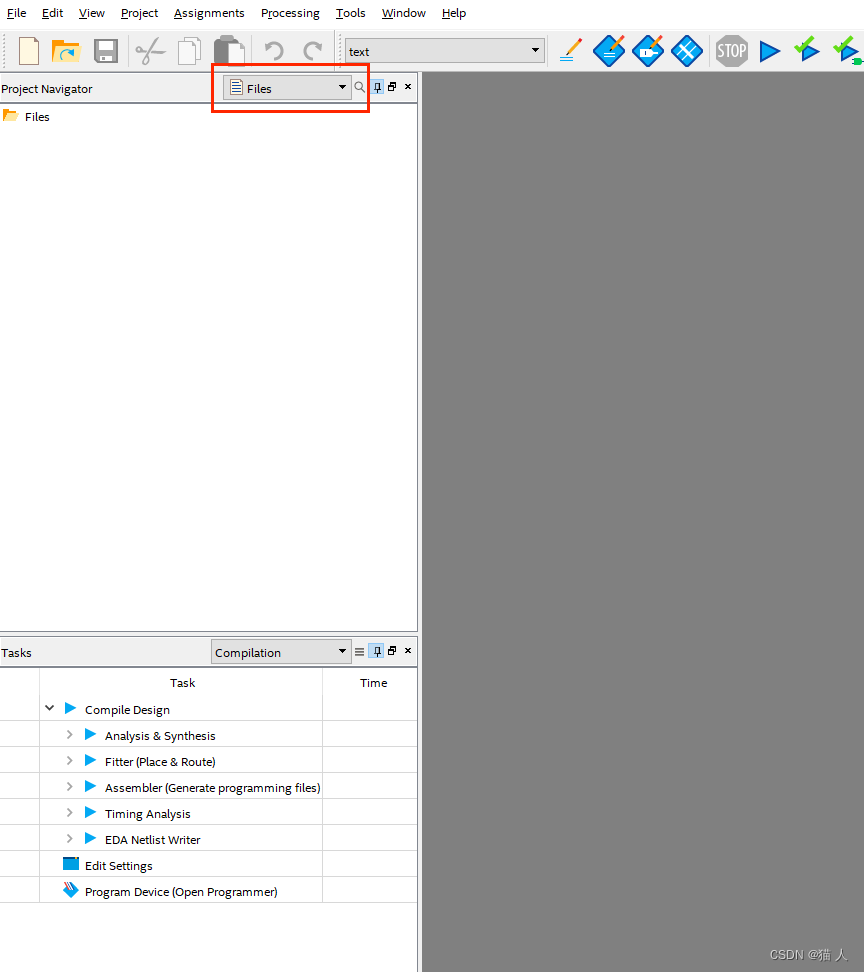

右键设置顶层文件，然后ctrl+L编译通过

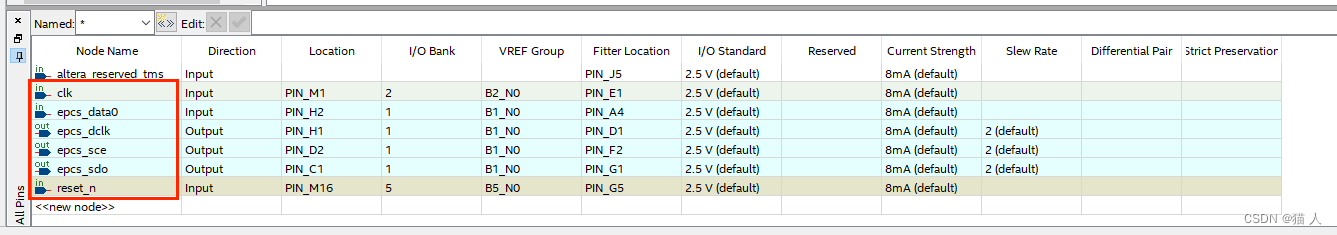

17、分配引脚

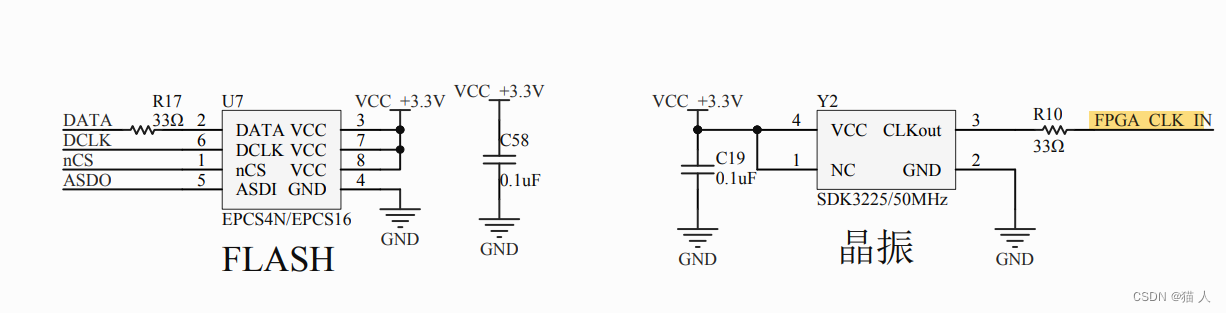

这里使用EP4CE10F17C8,核心板硬件上时钟在M1，随便选择一个按键作为复位M16，flash引脚如图，引脚分配根据自己的硬件实际分配

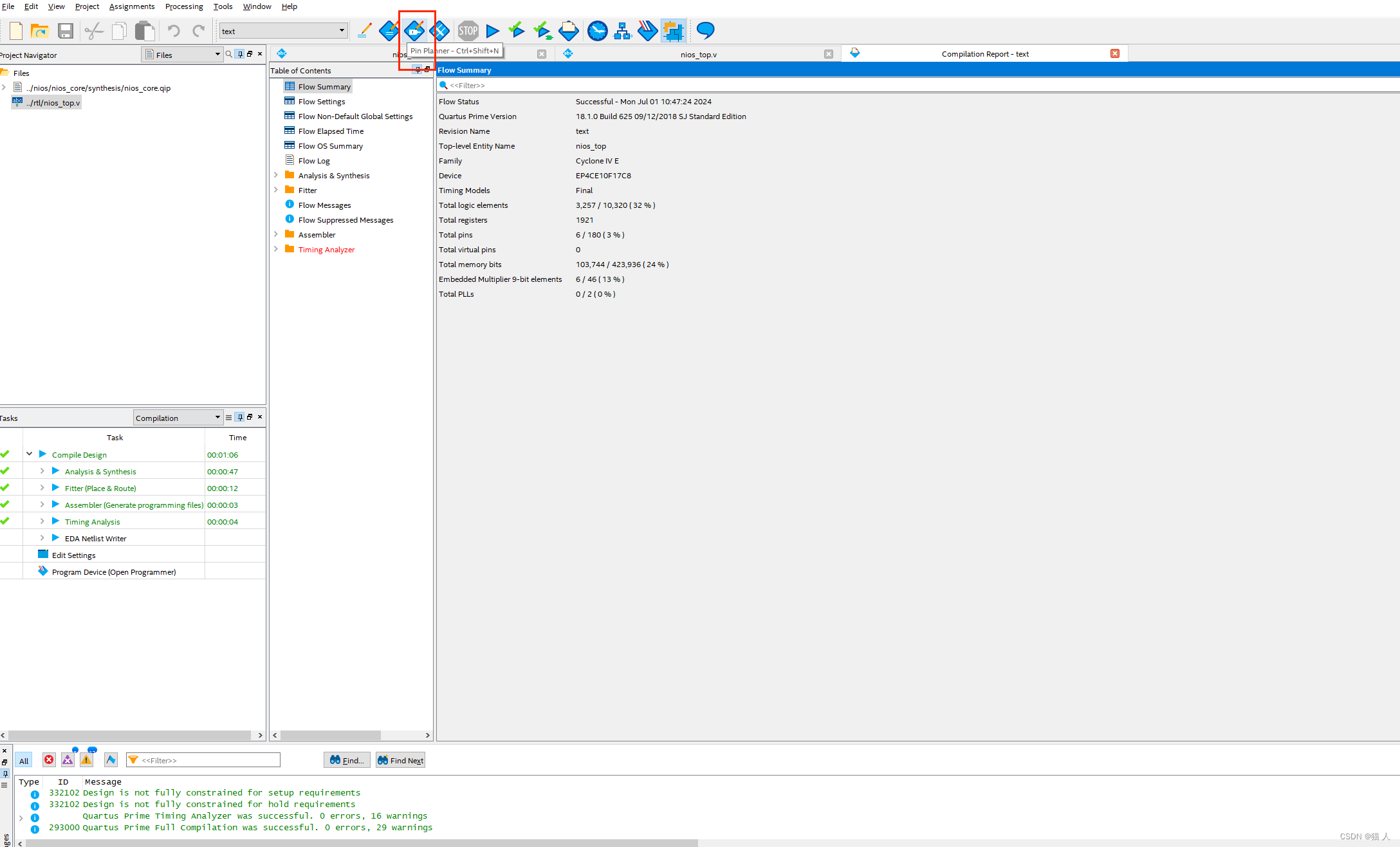

分配完成关闭Pin Planner 然后Ctrl+L编译，不小心翻车了，此时会报错，是因为flash引脚双用的问题

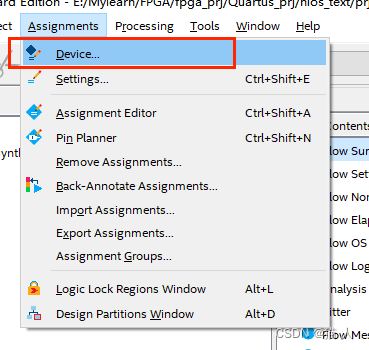

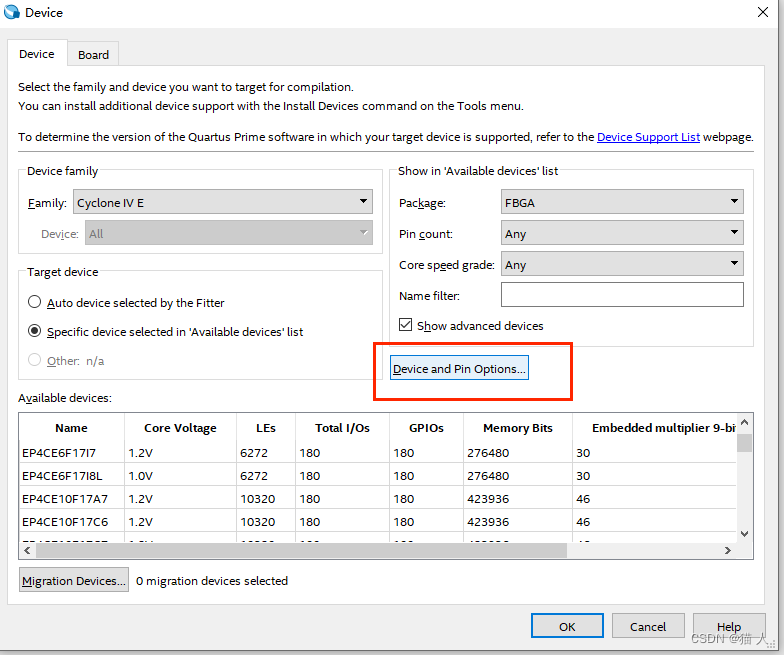

18、点击上方选项卡Assignment选择Device
选择红框的东东

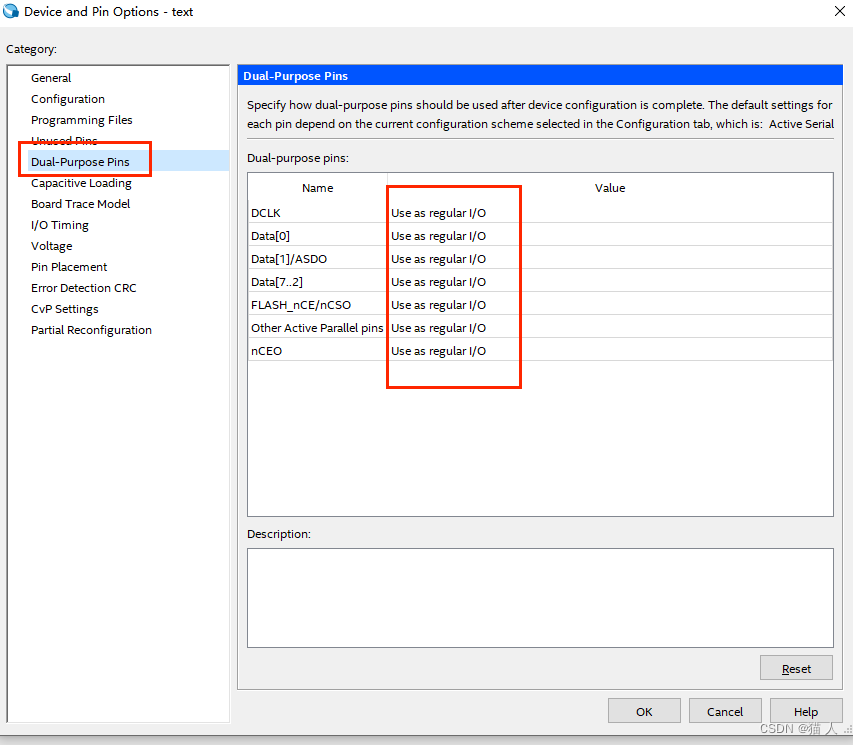

有双重使用的IO配置如图Use as regular I/O

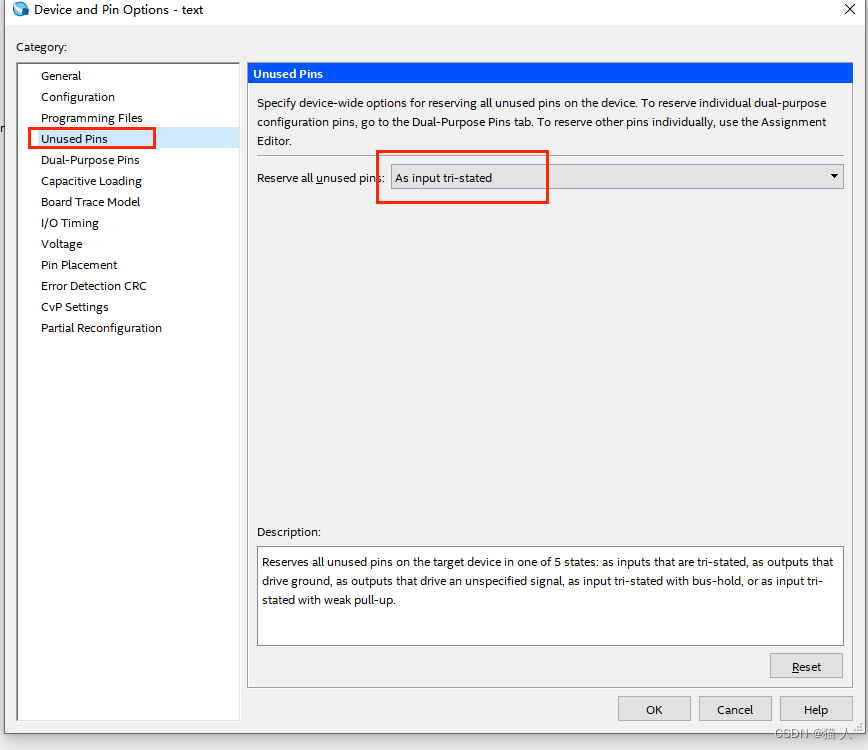

顺便把没有使用的IO设置成高阻态，然后ok，ok，在编译就不会报错了

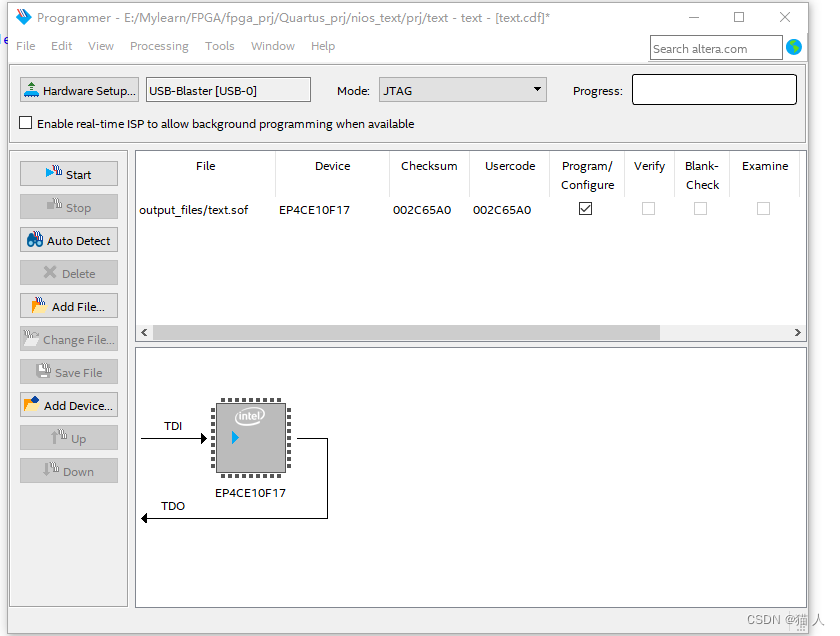

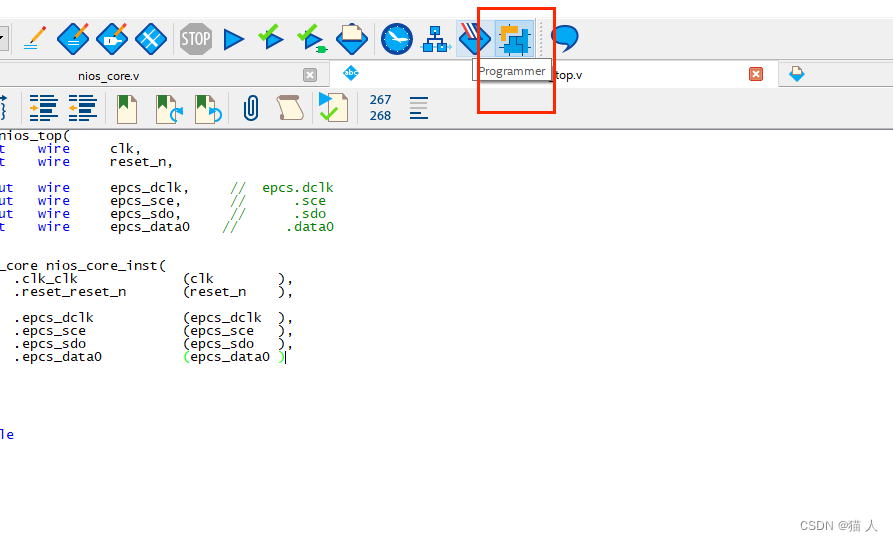

19、选择Programmer,进行下载sof文件，fpga实现硬件布局

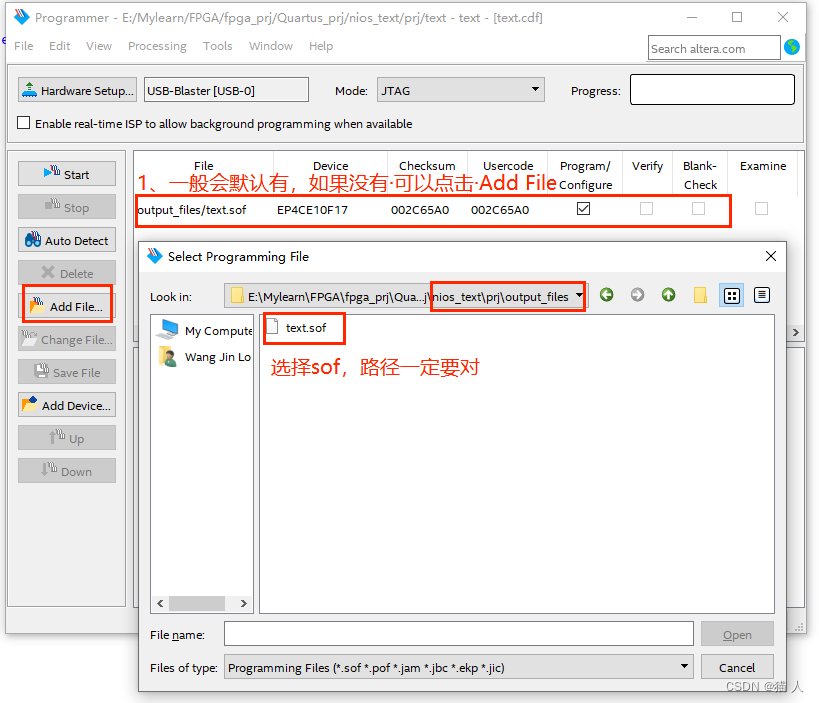

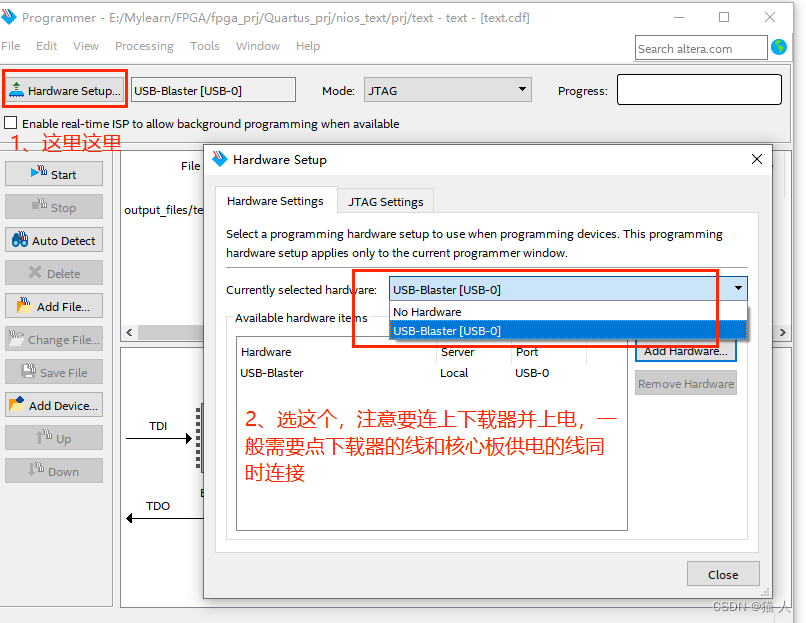

一般会默认识别jtag，如果没有如下图。
注意：sof这个文件只能有一个，如果多了，可以右键Delete
20、如图这个样子，可以点击start了，等待成功，注意核心板不可以断电，这不是固化，断电后会硬件电路消失。下载完成后关掉Programmer，可以不保存。
三、软件部分
1、选择上方选项卡Tools—Nios II software Build Tools For Eclipse

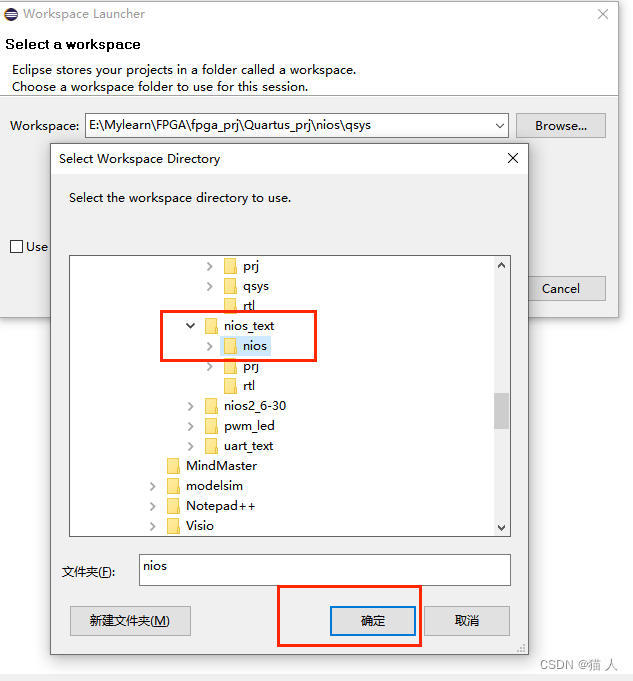

路径一定要注意，因为打开默认是之前的

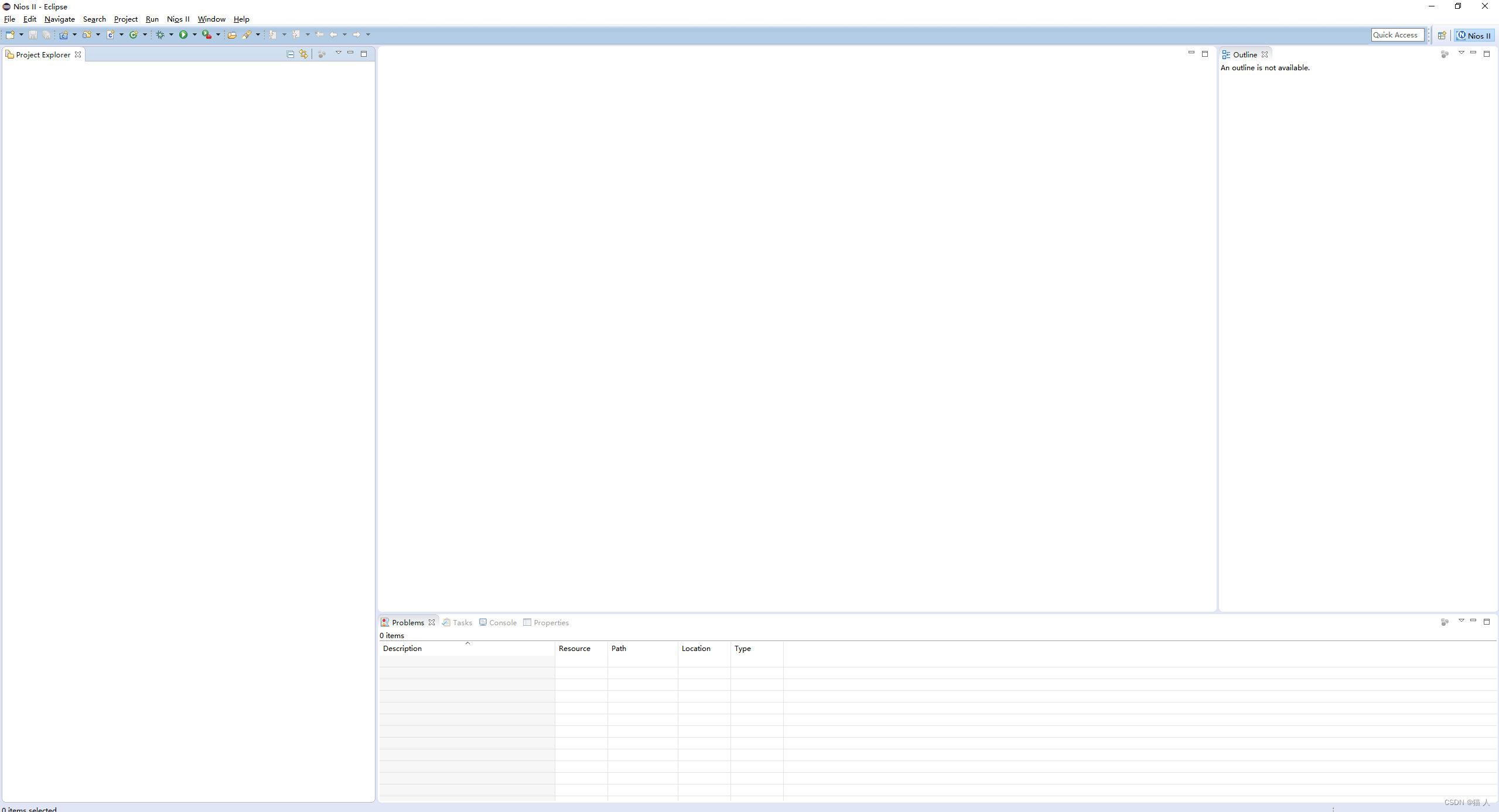

此时空空的，感觉一片茫然

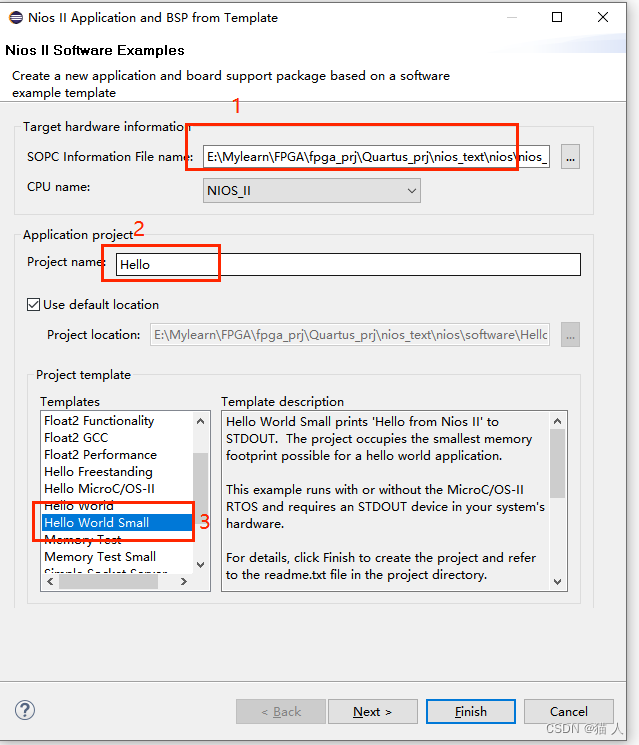

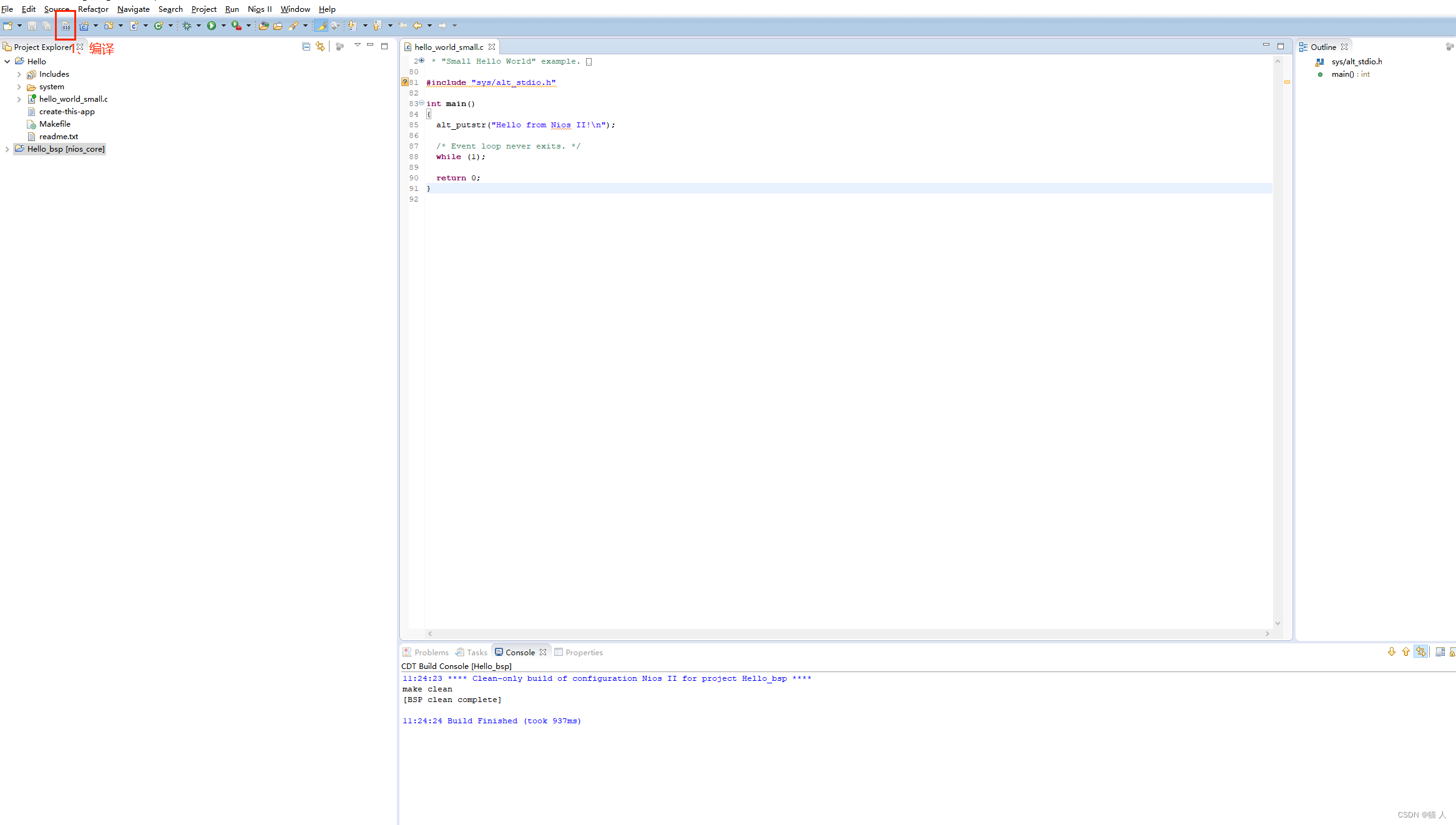

2、选一个模板，点击选项卡File–New–Nios II Application and BSP from Template
3、点击finish

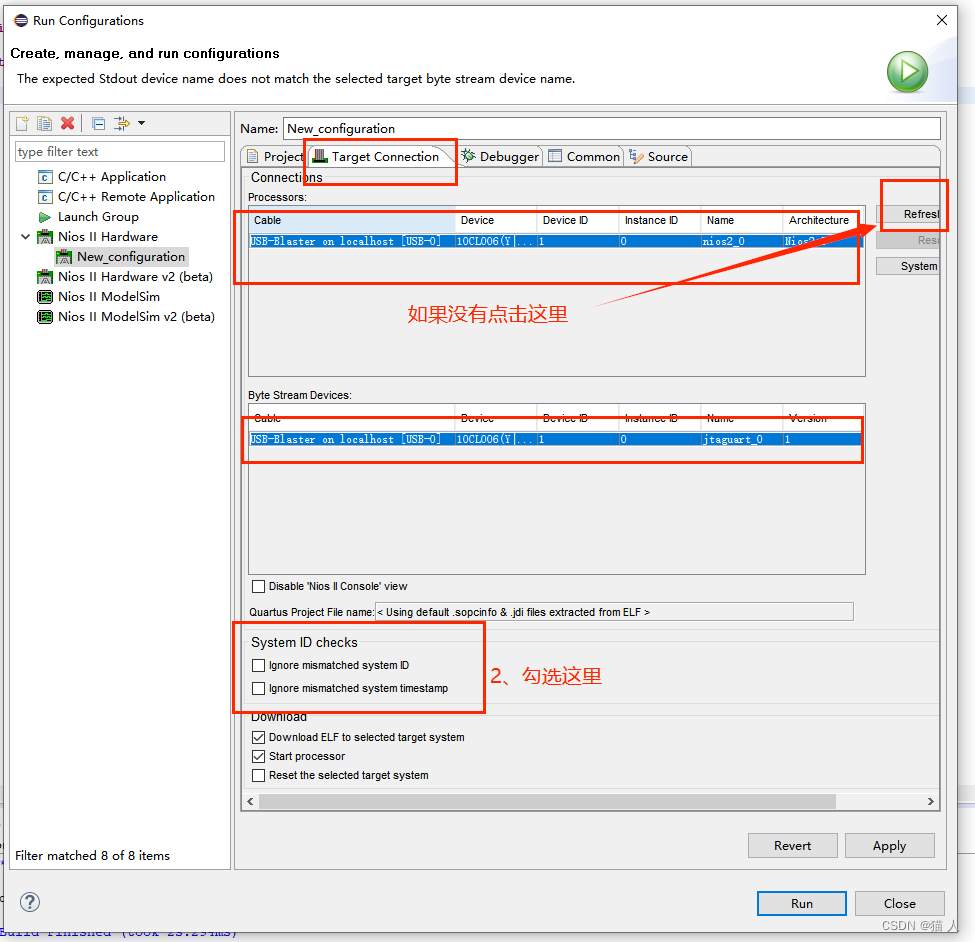

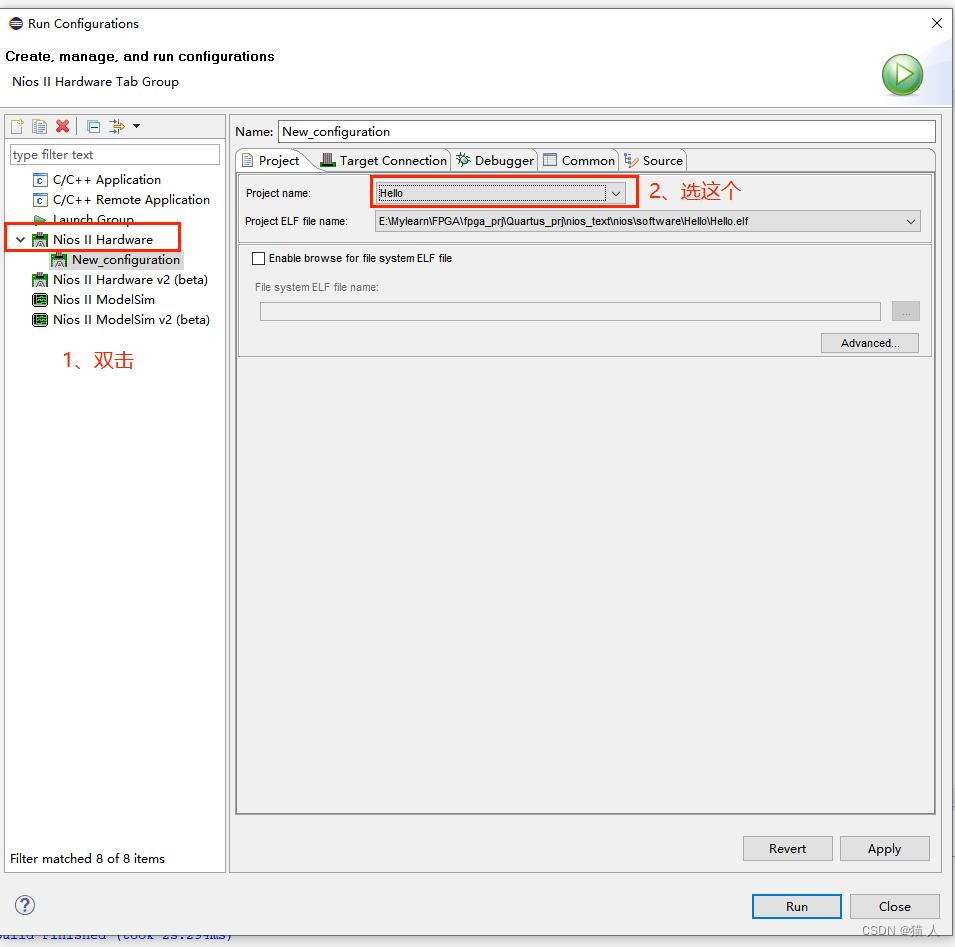

4、将程序下载进去。选择选项卡Run—Run Configurations

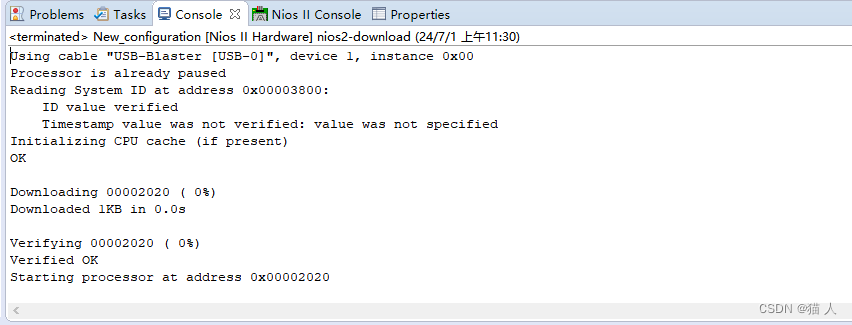

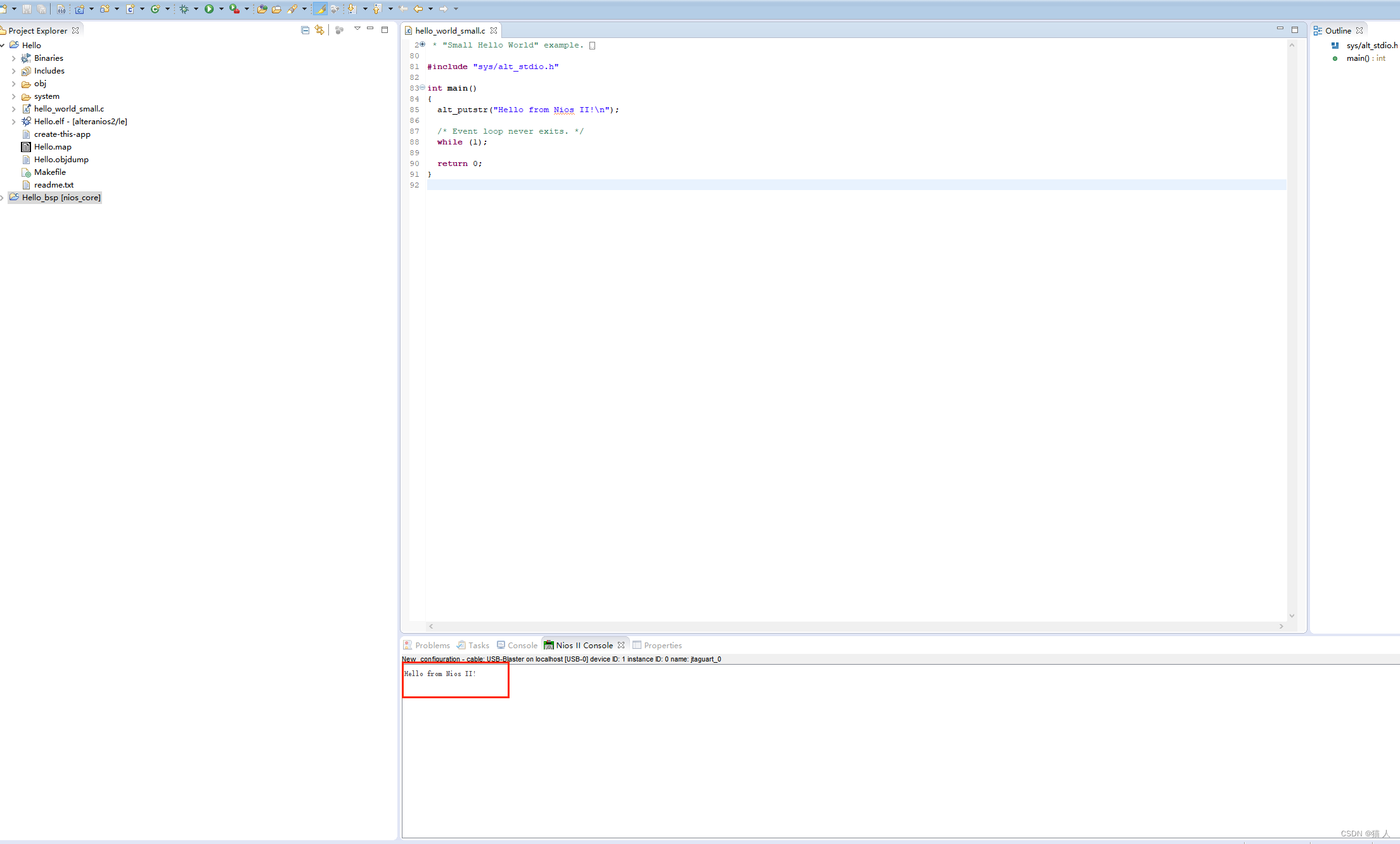

然后点击Apply ，在点击RUN,下载成功如下图

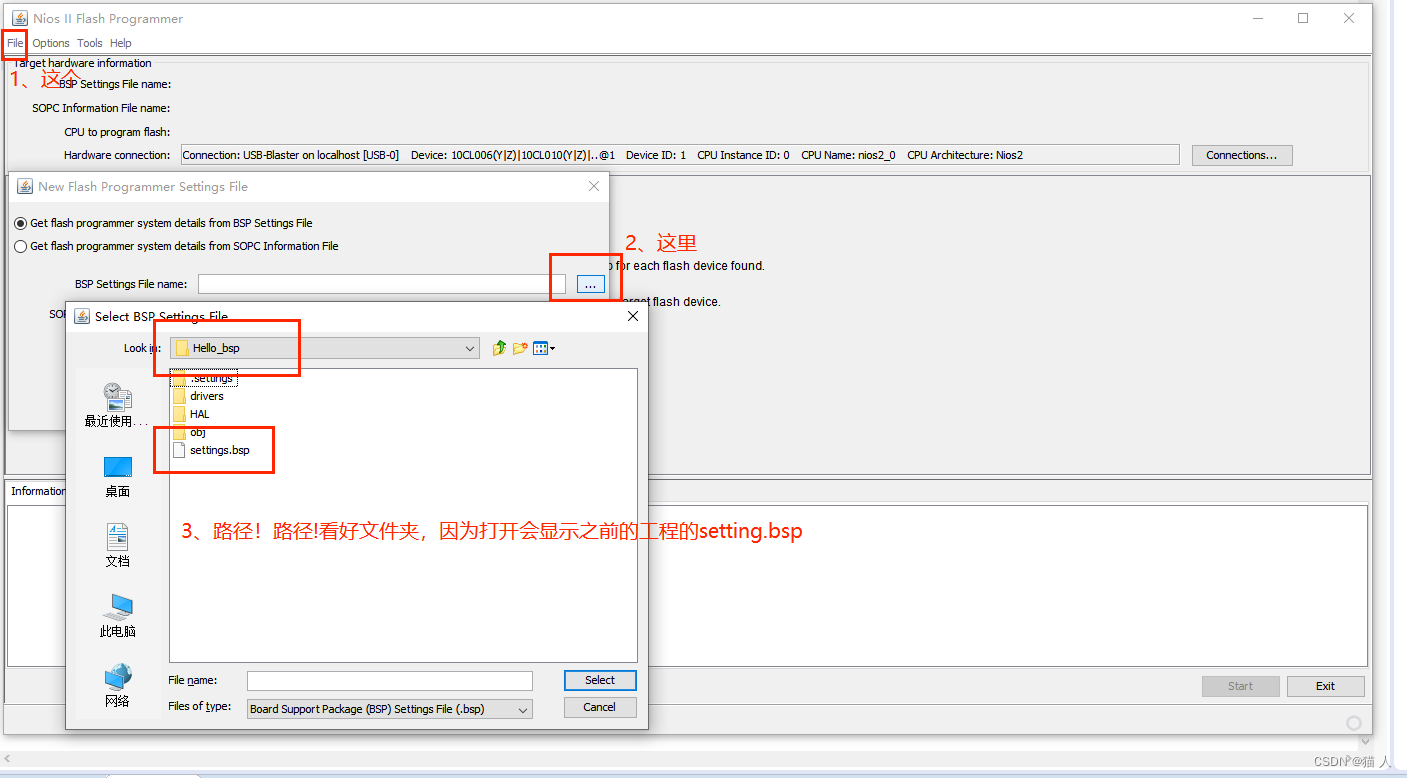

5、然后进行程序固化，选择上方选项卡Nios II----Flash Programmer，点击file-new
然后点击ok

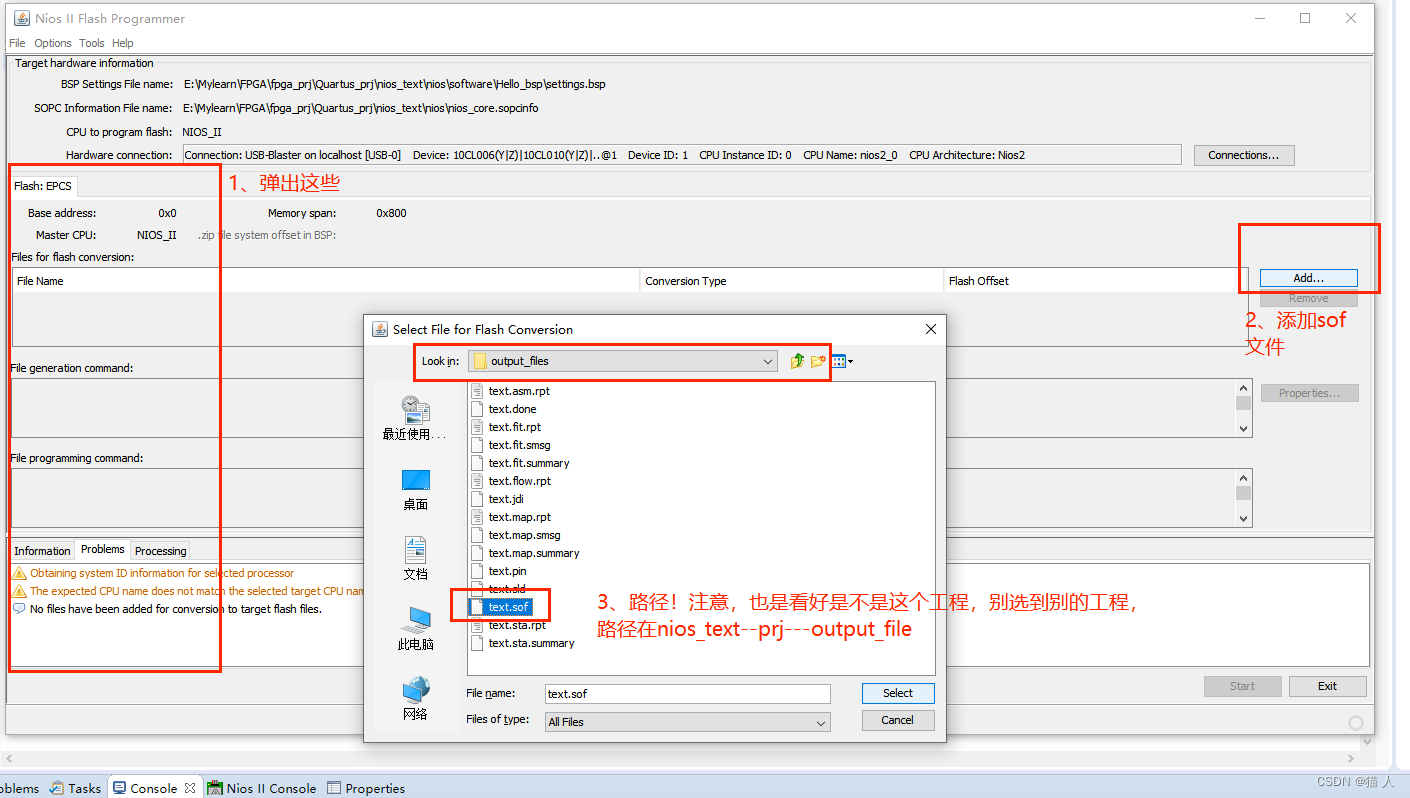

6、添加sof文件

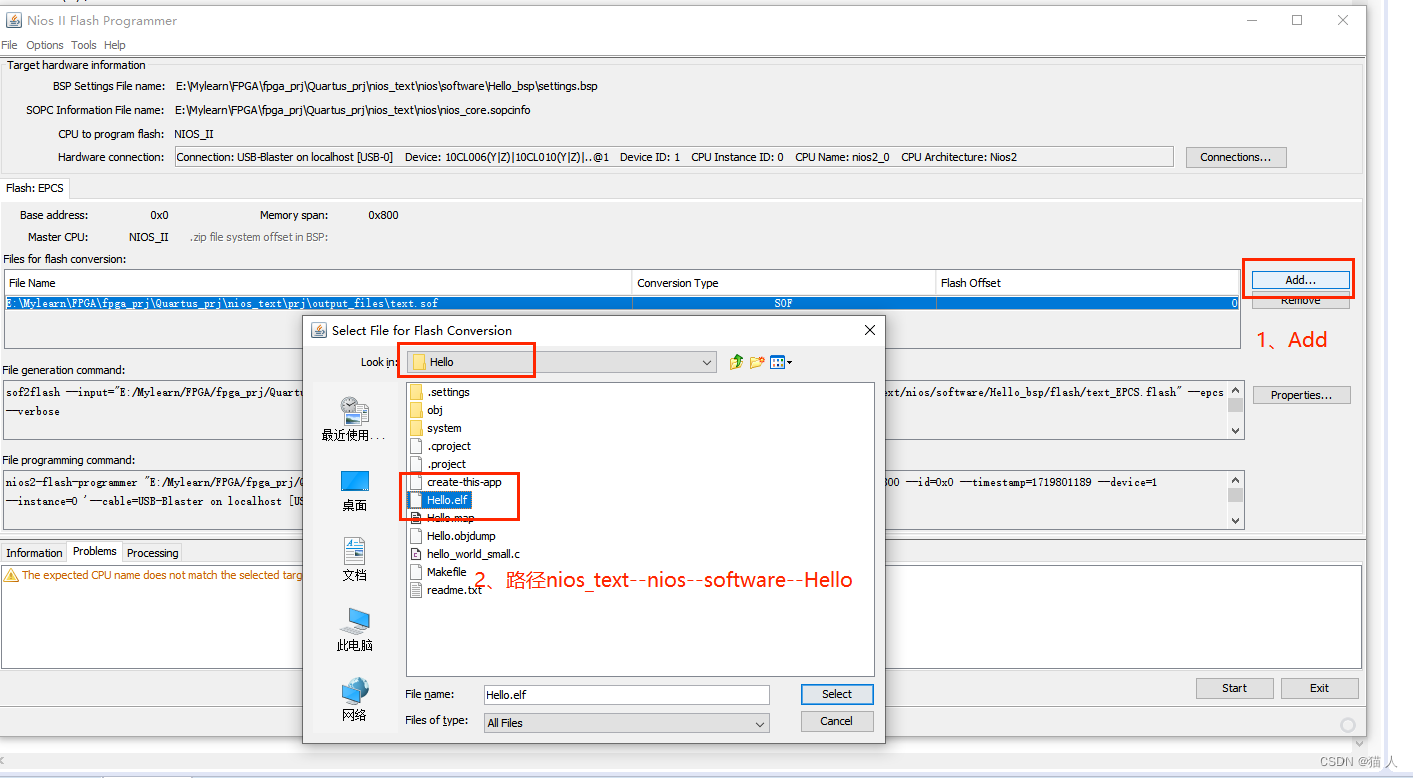

7、添加elf文件
8、然后点击start，不出意外的话会报错
注意：如果不报错那么恭喜你，如果报错以下方法解决

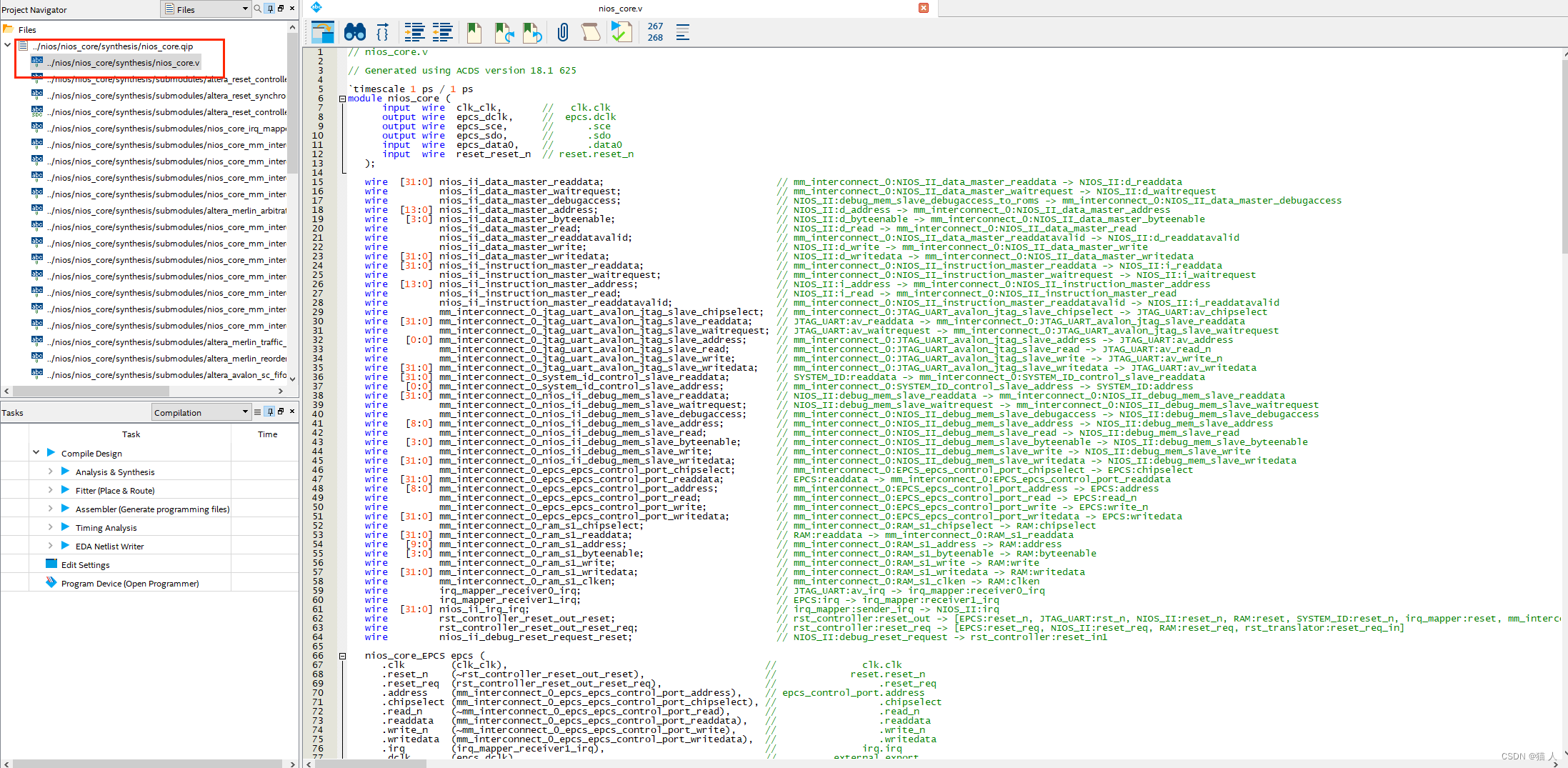

（1）、在Quartus工程中的nios_top.v这个顶层文件移除工程，然后把这个文件剪切到prj这个文件夹中，在添加到工程（添加方法如上一样），意思就是这个nios_top.v文件要和工程放在同一个文件夹。别问，我也觉得很离谱，浪费了我一上午时间，一模一样的步骤就改一下这个文件位置就好了。

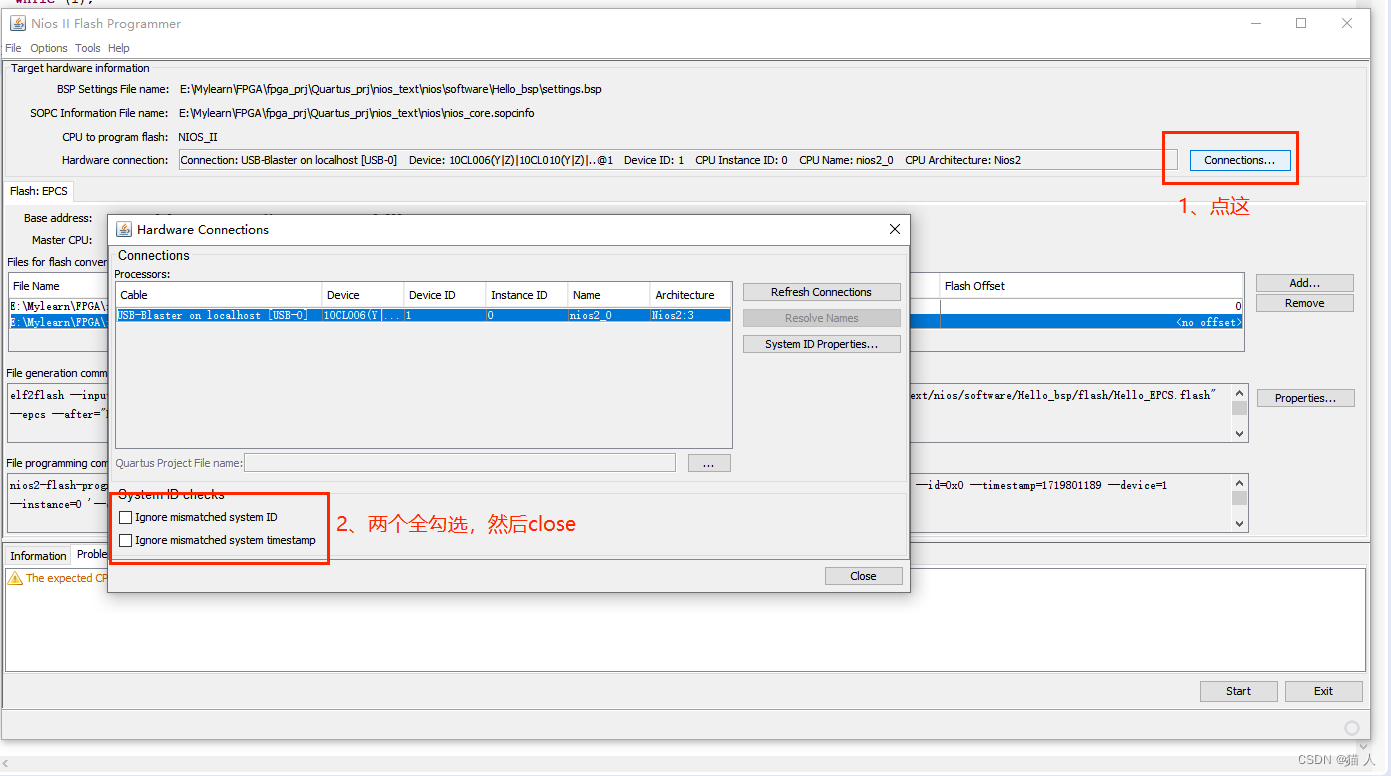

（2）、如果步骤8勾上后Erasing那里还有错，那就全部取消勾选来回试，这个软件很离谱，也可能是我水平问题。
（3）、改完位置还是不行，检查路径有没有中文，空格，如果都没有，只能在重新建一下了。

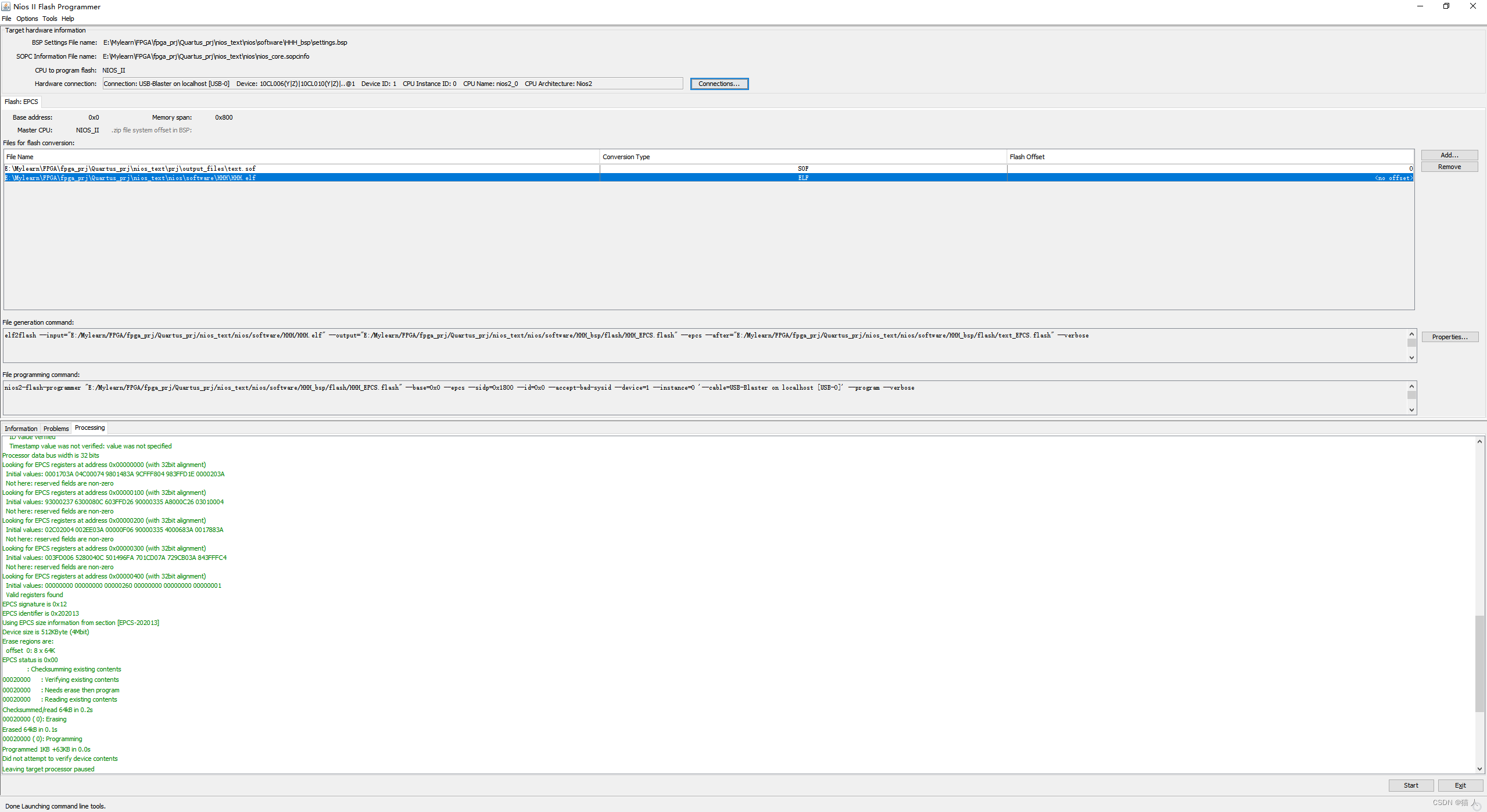

9、以下是固化成功的结果。
