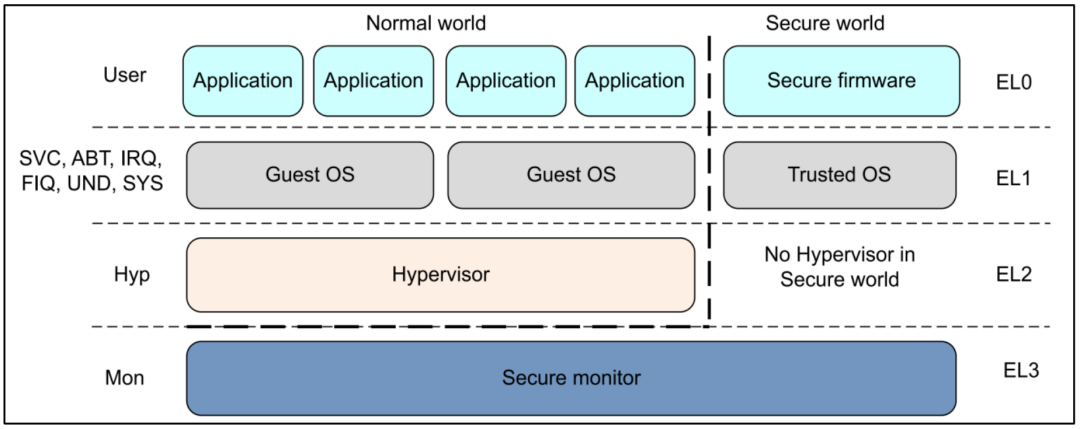

ARMv8 提供了两种安全状态:Secure 和 Non-secure,也就是安全和非安全,Non-secure 也就是正常世界(NormalWorld)。我们可以在 Non-secure 运行通用操作系统,比如 Linux,在 Secure 运行可信操作系统,比如OP-TEE,这两个操作系统可以同时运行,这个需要处理器支持 ARM 的 TrustZone 功能。在 Normal world 和 Secure world下,ARMv8 个 EL 等级对应的内容和在 ARMv8 的 AArch32 模式下,处理器模式如图所示:


在 AArch32 模式下,EL0~LE3 对应 ARMv7 的不同工作模式:

  1. EL0:对应 ARMv7 的 User 工作模式
  2. EL1:对应 ARMv7 的 SVC、ABT、IRQ、IRQ、UND 和 SYS 这 6 中工作模式
  3. EL2:对应 ARMv7 的 Hyp 工作模式
  4. EL3:对应 ARMv7 的 Mon 工作模式

可以看出,只有 EL3 是用于安全监视器的,所以 TF-A 主要工作在 EL3 下,在看 TF-A源码的时候会看到大量的“EL3”字样的文件或代码。

ATF带来最大的变化是信任链的建立(Trust Chain),整个启动过程包括从EL3到EL0的信任关系的打通,过程比较抽象。NXP的相关文档[2]比较充分和公开,它的源代码也是开源的[3]。我们结合它的文档和源代码来理解一下。

ATF启动流程

ARM开源了ATF的基本功能模块,大家可以在这里下载:

git clone  https://github.com/ARM-software/arm-trusted-firmware.git
  • 1

里面已经包含了不少平台,但这些平台的基础代码有些是缺失的,尤其是和芯片部分和与UEFI联动部分。这里我推荐它的一个分支:NXP的2160A芯片的实现。

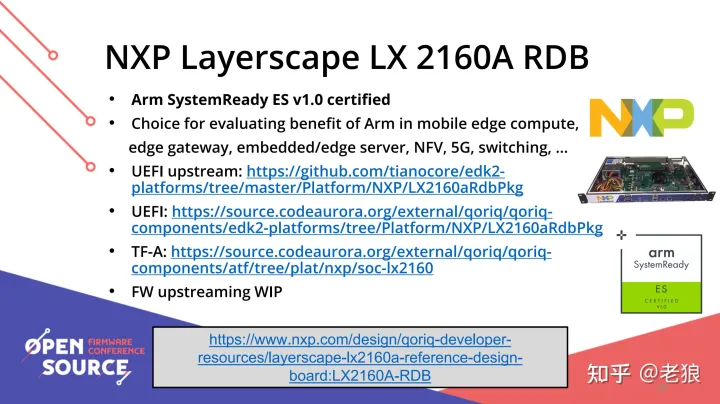

ARM推出了System Ready计划,效果相当不错,关于它我们今后再单独讲。2020年底,ARM在OSFC推出新的一批System Ready机型[4],NXP 2160A名列其中:

来源:参考资料4

ATF代码下载可以用:

git clone https://source.codeaurora.org/external/qoriq/qoriq-components/atf -b LX2160_UEFI_ACPI_EAR3
  • 1

UEFI代码下载可以用图片上的地址。我们可以把参考资料2和这些代码对照来看,加深理解。

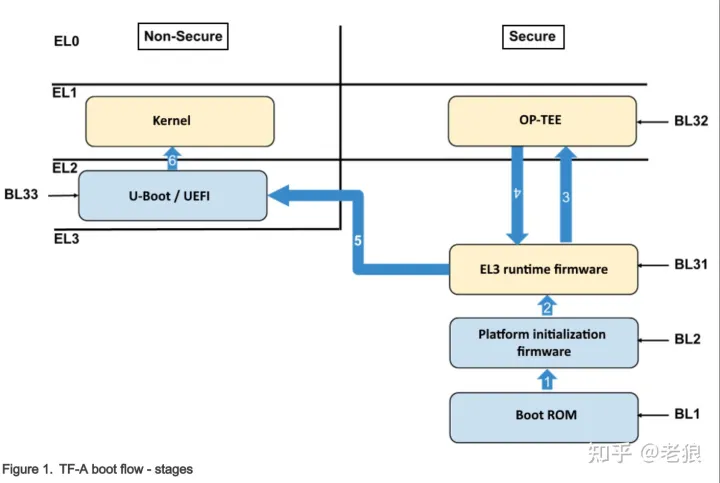

支持ATF的ARM机器,启动过程如下

来源:参考资料2

注意蓝色箭头上的数字,它是启动顺序。一切起源于在EL3的BL1。

BL1:Trusted Boot ROM

启动最早的ROM,它可以类比Boot Guard的ACM,

老狼:什么是Boot Guard?电脑启动中的信任链条解析269 赞同 · 44 评论文章​编辑

不过它是在CPU的ROM里而不是和BIOS在一起,是一切的信任根。它的代码在这里:

代码很简单(略去不重要内容):

func bl1_entrypoint
        ....
	bl	bl1_early_platform_setup
	bl	bl1_plat_arch_setup
        ....
	bl	bl1_main
        ....
	b	el3_exit
endfunc bl1_entrypoint
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9

bl1_main()开始就是c程序了,那c运行依靠的堆和栈空间在哪里呢?在CPU内部的SRAM里。SRAM一启动就已经可以访问了,bl1_plat_arch_setup()简单地在其中划分出来一块作为Trusted SRAM给c程序用,而不用像x86在cache里面扣一块出来,简单了很多。

BL1主要目的是建立Trusted SRAM、exception vector、初始化串口console等等。然后找到并验证BL2(验签CSF头),然后跳过去。

BL2:Trusted Boot Firmware

同样运行在EL3上的BL2和BL1一个显著的不同是它在Flash上,作为外置的一个Firmware,它的可信建立在BL1对它的验证上。它也有完整的源代码:

它也会初始化一些关键安全硬件和软件框架。更主要的是,也是我希望大家下载NXP 2160A的分支的重要原因,BL2会初始化很多硬件,而这些硬件初始化在x86中是BIOS完成的(无论是在PEI中还是包在FSP/AGESA中),而在ARM的ATF体系中,很多种CPU是在BL2中完成的。2160A在Plat目录下提供了很多开源的硬件初始化代码,供ATF BL2框架代码调用。比较重要的是bl2_main()

void bl2_main(void)
{
        ...
	bl2_arch_setup();
        ...
	/* initialize boot source */
	bl2_plat_preload_setup();
	/* Load the subsequent bootloader images. */
	next_bl_ep_info = bl2_load_images();
        ...
	bl2_run_next_image(next_bl_ep_info);
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12

最重要的两步都在这个函数中完成:初始化硬件和找到BL31。

bl2_plat_preload_setup()中会初始化一堆硬件,包括读取RCW初始化Serdes等,对内存初始化感兴趣的人(比如我)也可以在里面找到初始化DDR4的代码:dram_init(),它在Plat\nxp\drivers\ddr\nxp-ddr下。比较遗憾的是DDR4 PHY的代码是个Binary,不含源码,这里对DDR4的初始化仅仅聚焦设置timing寄存器和功能寄存器,而没有内存的Training过程。

Anyway,x86带内初始化硬件的很多代码ARM ATF体系都包括在BL2中,而不在UEFI代码中,这是和x86 UEFI代码的一个显著区别。部分原因这些代码都要求是Secure的。更加糟糕的是,很多ARM平台,BL1和BL2,甚至后面的BL31都是以二进制的形式提供,让定制显得很困难。BL2能否提供足够的信息和定制化选择给固件厂商和提供足够信息给UEFI代码,考验BL2的具体设计实现。NXP在两个方面都做的不错,不但提供RCW等配置接口,还开源了大部分代码,十分方便。

BL2在初始化硬件后,开始寻找BL3的几个小兄弟:BL31,BL32和BL33。它先找到BL31,并验签它,最后转入BL31。

BL31:EL3 Runtime Firmware

BL31作为EL3最后的安全堡垒,它不像BL1和BL2是一次性运行的。如它的runtime名字暗示的那样,它通过SMC为Non-Secure持续提供设计安全的服务。关于SMC的调用calling convention我们今后再详细介绍,这里只需要知道它的服务主要是通过BL32。它负责找到BL32,验签,并运行BL32。

BL32:OPTee OS + 安全app

BL32实际上是著名的Open Portable Trusted Execution Enveiroment[5] OS,它是由Linaro创立的。它是个很大的话题,我们今后再细聊。现在仅需要知道OPTee OS运行在 S-EL1,而其上的安全APP运行在S-EL0。OPTee OS运行完毕后,返回EL3的BL31,BL31找到BL33,验签它并运行。

BL33: Non-Trusted Firmware

BL33实际上就是UEFI firmware或者uboot,也有实现在这里直接放上Linux Kernel。2160A的实现是UEFI和uboot都支持。我们仅仅来看UEFI的路径。

第一次看到UEFI居然是Non-Trusted,我是有点伤心的。UEFI运行在NS_EL2,程序的入口点在ARM package

edk2/ArmPlatformPkg/PrePi/AArch64/ModuleEntryPoint.S
  • 1

做了一些简单初始化,就跳到C语言的入口点CEntryPoint( )。其中ArmPlatformInitialize()做了一些硬件初始化,调用了

edk2-platforms/Silicon/NXP/

的代码。重要的是PrimaryMain()。

PrimaryMain()有两个实例,2160A NXP选择的是PrePI的版本(edk2/ArmPlatformPkg/PrePi/MainUniCore.c),说明它跳过了SEC的部分,直接进入了PEI的后期阶段,在BL2已经干好了大部分硬件初始化的情况下,这个也是正常选择。PrePI的实例直接调用PrePiMain()(仅保留重要部分)

VOID
PrePiMain (
  IN  UINTN                     UefiMemoryBase,
  IN  UINTN                     StacksBase,
  IN  UINT64                    StartTimeStamp
  )
{
  ....
  ArchInitialize ();
  SerialPortInitialize ();
  InitializeDebugAgent (DEBUG_AGENT_INIT_POSTMEM_SEC, NULL, NULL);
  // Initialize MMU and Memory HOBs (Resource Descriptor HOBs)
  Status = MemoryPeim (UefiMemoryBase, FixedPcdGet32 (PcdSystemMemoryUefiRegionSize));
  BuildCpuHob (ArmGetPhysicalAddressBits (), PcdGet8 (PcdPrePiCpuIoSize));
  BuildGuidDataHob (&gEfiFirmwarePerformanceGuid, &Performance, sizeof (Performance));
  SetBootMode (ArmPlatformGetBootMode ());
  // Initialize Platform HOBs (CpuHob and FvHob)
  Status = PlatformPeim ();
  ....
  Status = DecompressFirstFv ();
  Status = LoadDxeCoreFromFv (NULL, 0);
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22

从中我们可以看到,这里几乎就是UEFI PEI阶段DXEIPL的阶段了,后面就是直接DXE阶段。

好了,我们来梳理一下,ATF整个信任链条是逐步建立的:

来源:参考资料2

从作为信任根的BL1开始,一步一步验签CSF头中的签名,最后来到BL33,后面就是OS了。那BL33后面怎么就断了呢?其实后面的验签就是UEFI Secure Boot了

老狼:趣话安全启动:迷思与启示152 赞同 · 24 评论文章​编辑

结语

ATF的官网一张图包含了更多的信息:

如果你仅仅对ATF的UEFI启动路径感兴趣,下面这张图可能更加简单明了:

NXP 2160A的开源和良好的文档,让我们可以在一个具体的平台上切片观察ATF的具体实现,建议大家仔细阅读参考资料2和下载代码来看看。

关于ATF启动这里先整个宏观的概念。

这个blog讲的很好,就不重复写了,自己写还写不到这么清晰,图页很漂亮。

原文链接:https://www.cnblogs.com/arnoldlu/p/14175126.html

启动正文

下图划分成不同EL,分别描述BL1、BL2、BL31、BL32、BL33启动流程,以及PSCI、SP处理流程。

1. 冷启动(Cold boot)流程及阶段划分

restart–冷启动
reset–热启动

ATF冷启动实现分为5个步骤:

  • BL1 - AP Trusted ROM,一般为BootRom。
  • BL2 - Trusted Boot Firmware,一般为Trusted Bootloader。
  • BL31 - EL3 Runtime Firmware,一般为SML,管理SMC执行处理和中断,运行在secure monitor中。
  • BL32 - Secure-EL1 Payload,一般为TEE OS Image。
  • BL33 - Non-Trusted Firmware,一般为uboot、linux kernel。

ATF输出BL1、BL2、BL31,提供BL32和BL33接口。
(我想提供的接口就是BL32和BL33的镜像可以是指定的,atf其实是一个启动框架,这其中包含的五个步骤,每个步骤你想要的内容,可以由厂商自己定义。)

启动流程如下:

在这里插入图片描述

1.1 BL1

BL1位于ROM中,在EL3下从reset vector处开始运行。(bootrom就是芯片上电运行的(chip-rom的作用就是跳转到bootrom))

BL1做的工作主要有:

  • 决定启动路径:冷启动还是热启动。
  • 架构初始化:异常向量、CPU复位处理函数配置、控制寄存器设置(SCRLR_EL3/SCR_EL3/CPTR_EL3/DAIF)
  • 平台初始化:使能Trusted Watchdog、初始化控制台、配置硬件一致性互联、配置MMU、初始化相关存储设备。
  • 固件更新处理
  • BL2镜像加载和执行:
    • BL1输出“Booting Trusted Firmware"。
    • BL1加载BL2到SRAM;如果SRAM不够或者BL2镜像错误,输出“Failed to load BL2 firmware.”。
    • BL1切换到Secure EL1并将执行权交给BL2.

1.2 BL2

BL2位于SRAM中,运行在Secure EL1主要工作有:

  • 架构初始化:EL1/EL0使能浮点单元和ASMID。
  • 平台初始化:控制台初始化、相关存储设备初始化、MMU、相关设备安全配置、
  • SCP_BL2:系统控制核镜像加载,单独核处理系统功耗、时钟、复位等控制。
  • 加载BL31镜像:BL2将控制权交给BL1;BL1关闭MMU并关cache;BL1将控制权交给BL31。
  • 加载BL32镜像:BL32运行在安全世界,BL2依赖BL31将控制权交给BL32。SPSR通过Secure-EL1 Payload Dispatcher进行初始化。
  • 加载BL33镜像:BL2依赖BL31将控制权交给BL33。

1.3 BL31

BL31位于SRAM中,EL3模式。除了做架构初始化和平台初始化外,还做了如下工作:

  • PSCI服务初始化,后续提供CPU功耗管理操作。
  • BL32镜像运行初始化,处于Secure EL1模式。
  • 初始化非安全EL2或EL1,跳转到BL33执行。
  • 负责安全非安全世界切换。
  • 进行安全服务请求的分发。

在这里插入图片描述

这两幅图真的不错,棒。

小结

ATF将系统启动从最底层进行了完整的统一划分,将secure monitor的功能放到了bl31中进行,这样当系统完全启动之后,在CA或者TEE OS中触发了smc或者是其他的中断之后,首先是遍历注册到bl31中的对应的service来判定具体的handle,这样可以对系统所有的关键smc或者是中断操作做统一的管理和分配。

在上述启动过程中,每个Image跳转到写一个image的方式各不相同,下面将列出启动过程中每个image跳转到下一个image的过程:

1. bl1跳转到bl2执行

在bl1完成了bl2 image加载到RAM中的操作,中断向量表设定以及其他CPU相关设定之后,在bl1_main函数中解析出bl2 image的描述信息,获取入口地址,并设定下一个阶段的cpu上下文,完成之后,调用el3_exit函数实现bl1到bl2的跳转操作,进入到bl2中执行.

2.bl2跳转到bl31执行

在bl2中将会加载bl31, bl32, bl33的image到对应权限的RAM中,并将该三个image的描述信息组成一个链表保存起来,以备bl31启动bl32和bl33使用在AACH64中,bl31位于EL3 runtime software,运行时的主要功能是管理smc指令的处理和中断的主力,运行在secure monitor状态中

bl32一般为TEE OS image,本章节以OP-TEE为例进行说明

bl33为非安全image,例如uboot, linux kernel等,当前该部分为bootloader部分的image,再由bootloader来启动linux kernel.(所以不会这么久就是为了整个bootloader吧,应该是kernel吧)

从bl2跳转到bl31是通过带入bl31的entry point info调用smc指令触发在bl1中设定的smc异常来通过cpu将全向交给bl31并跳转到bl31中执行。(这个handle是再bl1配置的)

3.bl31跳转到bl32执行

在bl31中会执行runtime_service_inti操作,该函数会调用注册到EL3中所有service的init函数, 其中有一个service就是为TEE服务,该service的init函数会将TEE OS的初始化函数赋值给bl32_init变量,当所有的service执行完init后,在bl31中会调用bl32_init执行的函数来跳转到TEE OS的执行

4.bl31跳转到bl33执行

当TEE_OS image启动完成之后会触发一个ID为TEESMC_OPTEED_RETURN_ENTRY_DONE的smc调用来告知EL3 TEE OS image已经完成了初始化,然后将CPU的状态恢复到bl31_init的位置继续执行。

bl31通过遍历在bl2中记录的image链表来找到需要执行的bl33的image。然后通过获取到bl33 image的镜像信息,设定下一个阶段的CPU上下文,退出el3然后进入到bl33 image的执行

这一步对宏观的步骤有所认识,下一步对每个步骤的细节进行认识。
