前沿技术|基于STM32的智能家居电器控制系统

引言
环境准备
2.1 硬件准备
2.2 软件准备
智能家居电器控制系统基础
3.1 控制系统架构
3.2 功能描述
代码实现：实现智能家居电器控制系统
4.1 数据采集模块
4.2 控制逻辑与设备管理
4.3 通信与远程控制实现
4.4 用户界面与数据可视化
应用场景：家庭自动化与节能优化
问题解决方案与优化
收尾与总结

1. 引言
随着物联网技术的发展，智能家居系统成为现代家庭中不可或缺的一部分。基于STM32微控制器的智能家居电器控制系统通过集成多种传感器和通信模块，实现了对家电设备的远程控制、自动管理和能耗优化。该系统可应用于灯光控制、空调调节、风扇管理等场景，为用户提供便捷的智能家居体验。

2. 环境准备
2.1 硬件准备
开发板：STM32F4系列开发板
传感器：温湿度传感器（如DHT11）、光敏传感器
执行器：继电器模块、电机驱动模块、LED灯、风扇
通信模块：ESP8266 Wi-Fi模块或蓝牙模块
显示屏：OLED显示屏
按键：用于本地模式切换和参数设置
电源：5V电源适配器

2.2 软件准备
集成开发环境：STM32CubeIDE或Keil MDK
调试工具：STM32 ST-LINK Utility或GDB
库和中间件：STM32 HAL库
安装步骤：

下载并安装STM32CubeMX和STM32CubeIDE
配置STM32CubeMX项目并生成代码
安装必要的通信和显示驱动库

3. 智能家居电器控制系统基础
3.1 控制系统架构
系统由以下部分组成：

数据采集模块：采集环境温湿度、光照强度等数据
控制逻辑模块：根据数据和用户指令控制家电设备状态
通信与远程控制：支持用户通过Wi-Fi或蓝牙模块远程控制设备
显示系统：显示设备状态及环境数据

3.2 功能描述
系统通过传感器采集环境数据（如温湿度、光照等），结合用户设置和环境条件，自动调节家电设备状态（如开启或关闭风扇、调节灯光亮度等）。用户还可通过Wi-Fi或蓝牙远程控制设备，并通过显示屏实时查看设备运行状态。

4. 代码实现：实现智能家居电器控制系统

4.1 数据采集模块

配置DHT11温湿度传感器


#include "dht11.h"

float temperature, humidity;

void Read_DHT11(void) {
    if (DHT11_Read_Data(&temperature, &humidity) == 0) {
        printf("Temp: %.1f°C, Humidity: %.1f%%\n", temperature, humidity);
    } else {
        printf("Sensor Error\n");
    }
}

配置光敏传感器


#include "stm32f1xx_hal.h"

uint16_t light_intensity;

void Read_Light(void) {
    HAL_ADC_Start(&hadc1);
    if (HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY) == HAL_OK) {
        light_intensity = HAL_ADC_GetValue(&hadc1);
    }
    HAL_ADC_Stop(&hadc1);
    printf("Light Intensity: %d\n", light_intensity);
}

4.2 控制逻辑与设备管理

根据环境数据调整设备状态（如控制风扇和灯光）。


#define LIGHT_THRESHOLD 500
#define TEMP_THRESHOLD 30.0

void Control_Devices(void) {
    // 控制灯光
    if (light_intensity < LIGHT_THRESHOLD) {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);  // 开启灯光
    } else {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);  // 关闭灯光
    }

    // 控制风扇
    if (temperature > TEMP_THRESHOLD) {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_SET);  // 开启风扇
    } else {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_RESET);  // 关闭风扇
    }
}

4.3 通信与远程控制实现

通过ESP8266模块上传设备状态到云端并接收控制指令。


#include "wifi.h"

void Upload_Data(void) {
    char buffer[128];
    sprintf(buffer, "Light: %d, Temp: %.1f, Humidity: %.1f", light_intensity, temperature, humidity);
    WiFi_Send(buffer);
}

void Receive_Commands(void) {
    char command[32];
    WiFi_Receive(command, sizeof(command));
    if (strcmp(command, "FAN_ON") == 0) {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_SET);
    } else if (strcmp(command, "FAN_OFF") == 0) {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_RESET);
    }
}

4.4 用户界面与数据可视化

使用OLED显示屏显示当前环境和设备状态。


#include "oled.h"

void Display_Status(void) {
    char buffer[32];
    sprintf(buffer, "Light: %d", light_intensity);
    OLED_PrintLine(0, buffer);
    sprintf(buffer, "Temp: %.1f°C", temperature);
    OLED_PrintLine(1, buffer);
    sprintf(buffer, "Humidity: %.1f%%", humidity);
    OLED_PrintLine(2, buffer);
}

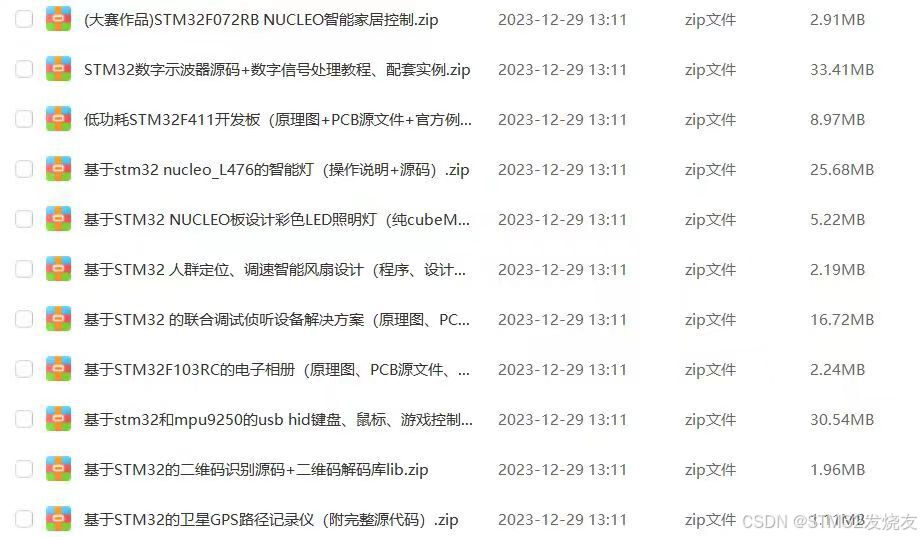

⬇帮大家整理了单片机的资料

包括stm32的项目合集【源码+开发文档】

点击下方蓝字即可领取，感谢支持！⬇

点击领取更多嵌入式详细资料

问题讨论，stm32的资料领取可以私信！

5. 应用场景：家庭自动化与节能优化
本系统适用于家庭环境管理和节能优化，如智能灯光控制、空调自动调节等场景。通过实时监测环境数据并自动控制设备状态，系统能够提升用户的生活质量，同时实现能源的高效利用。

6. 问题解决方案与优化

常见问题及解决方案

传感器读取不准确
增加滤波算法稳定数据输出。
通信中断
优化Wi-Fi模块的重连机制，确保通信可靠。
控制响应延迟
使用中断或RTOS优化任务调度，提高响应速度。

优化建议

增加更多家电的控制功能，如空调、电视等。
引入AI算法，学习用户习惯并自动调节设备状态。
结合语音助手，实现更自然的人机交互。

7. 收尾与总结
本设计通过STM32实现了一个功能丰富的智能家居电器控制系统，集成了环境数据采集、智能控制、远程通信和用户交互功能。系统运行稳定，操作简便，适合家庭环境管理和自动化优化。未来可结合更多传感器和AI技术，进一步提升系统智能化水平，满足复杂的家庭管理需求。
